LTC1778
LTC1778-1

量产

宽工作范围、No RSENSE™ 降压型控制器

数据手册 (Rev. B)
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 无需检测电阻器
  • 真正的电流模式控制
  • 专为高降压比而优化
  • tON(MIN) ≤ 100ns
  • 极快的瞬态响应
  • 可在采用陶瓷 COUT 时保持稳定
  • 双路 N 沟道 MOSFET 同步驱动
  • 电源良好输出电压监视器 (LTC1778)
  • 可调的导通时间 (LTC1778-1)
  • 宽 VIN 范围：4V 至 36V
  • ±1% 0.8V 电压基准
  • 可调的电流限制
  • 可调的开关频率
  • 可编程软启动
  • 输出过压保护
  • 任选的短路停机定时器
  • 微功率停机模式：IQ < 30μA

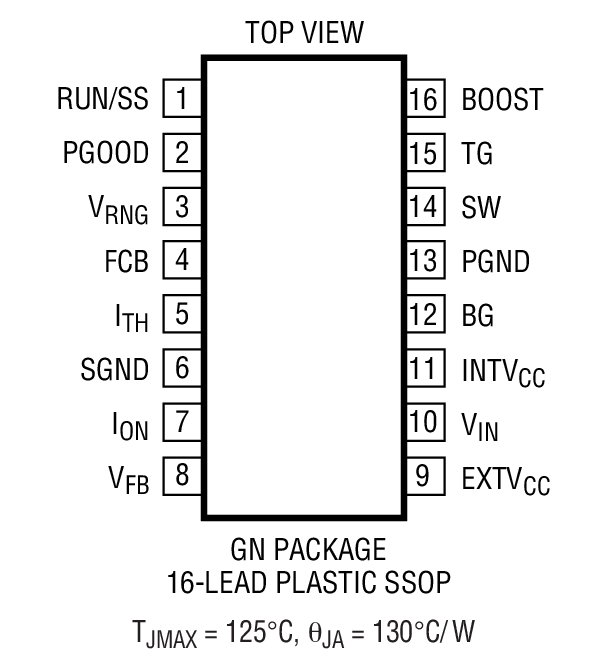

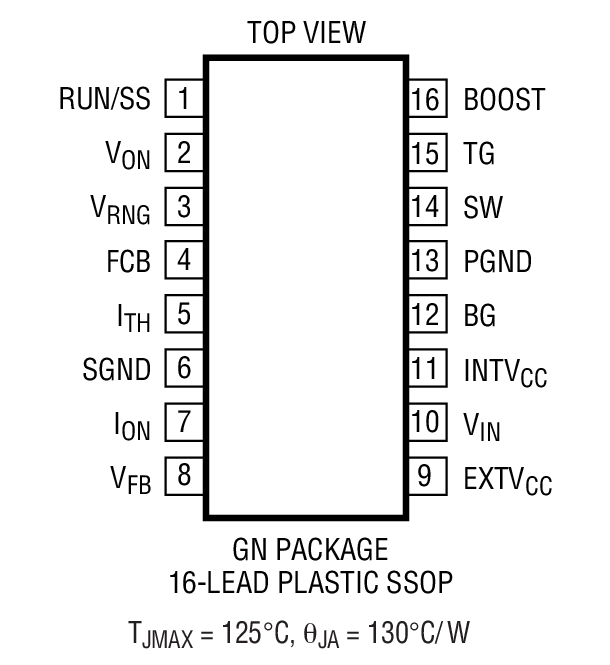

  • 采用 16 引脚窄体 SSOP 封装
LTC1778
LTC1778-1
宽工作范围、No RSENSE™ 降压型控制器

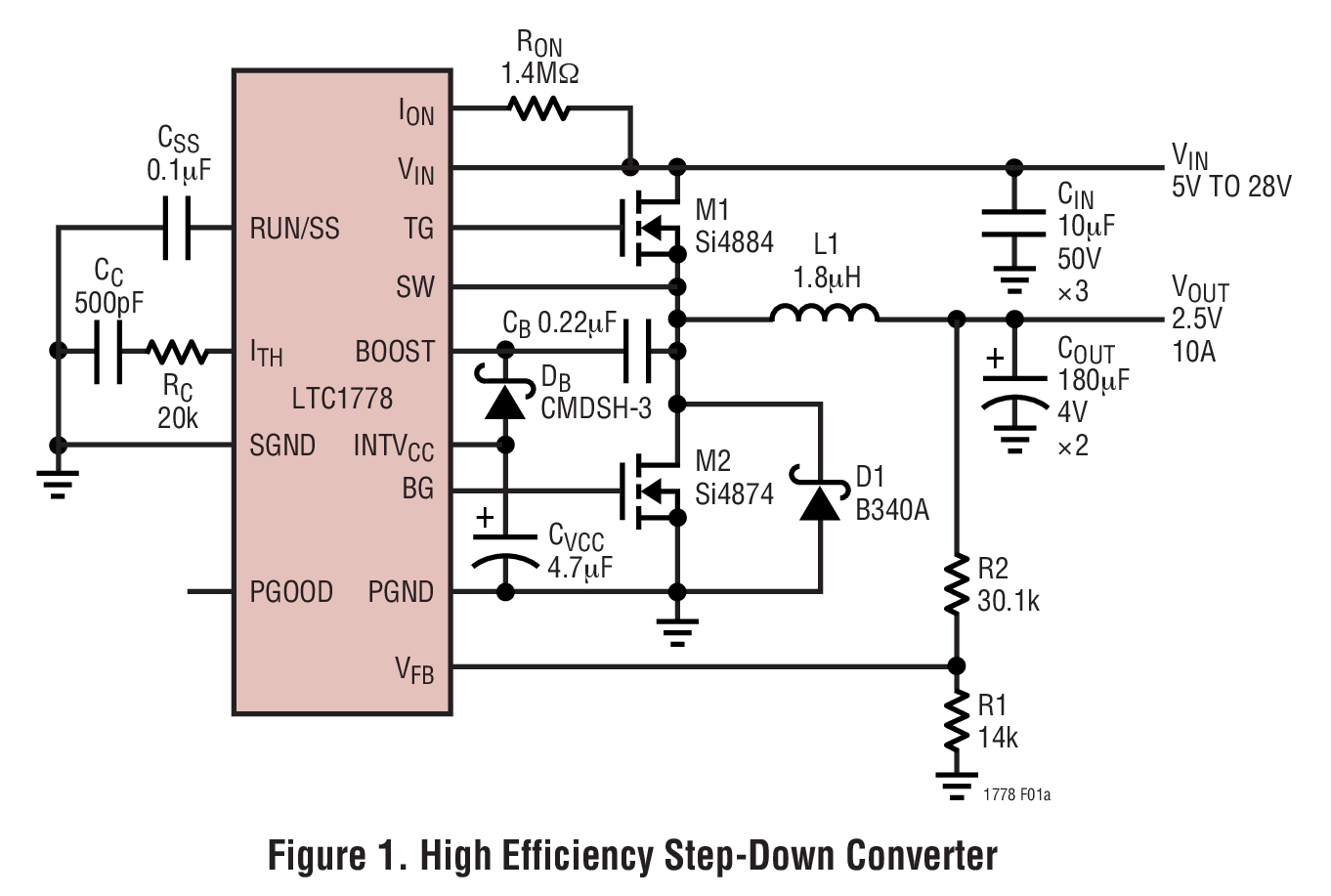

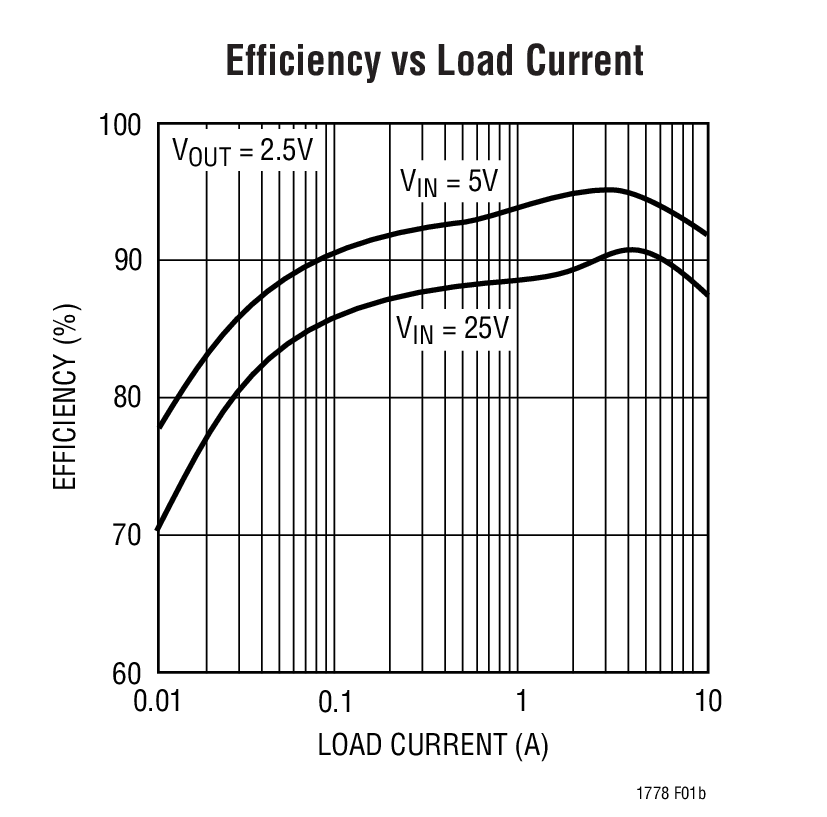

Figure 1. High Efficiency Step-Down Converter Efficiency vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

设计笔记 3

技术文章 4

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
LTC3878
量产 快速、宽工作范围、No RSENSE、降压型控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC385A

LTC1778EGN演示板 | IMVPII I/O电源， VIN = 5V-25V， VOUT = 1.2V (6A)

立即购买 更多内容

产品详情

演示电路DC385是一款采用LTC1778无RSENSE开关稳压器控制器的高密度同步降压稳压器。该控制器使用谷值电流控制架构提供极低的占空比，无需检测电阻。该演示板的输入电压范围为5V至25V，可提供1.2V (6A)输出。

eval board
schematic 2
DC378A

LTC1778EGN | 无 RSENSE, 5V ≤ VIN ≤ 25V， VOUT = 2.5V (10A)

立即购买 更多内容

产品详情

演示电路DC378是一款采用LTC1778无RSENSE开关稳压器控制器的同步降压稳压器。该控制器使用谷值电流控制架构提供极低的占空比，无需检测电阻。该演示板采用5V至25V电源电压工作，提供2.5V (10A)输出。

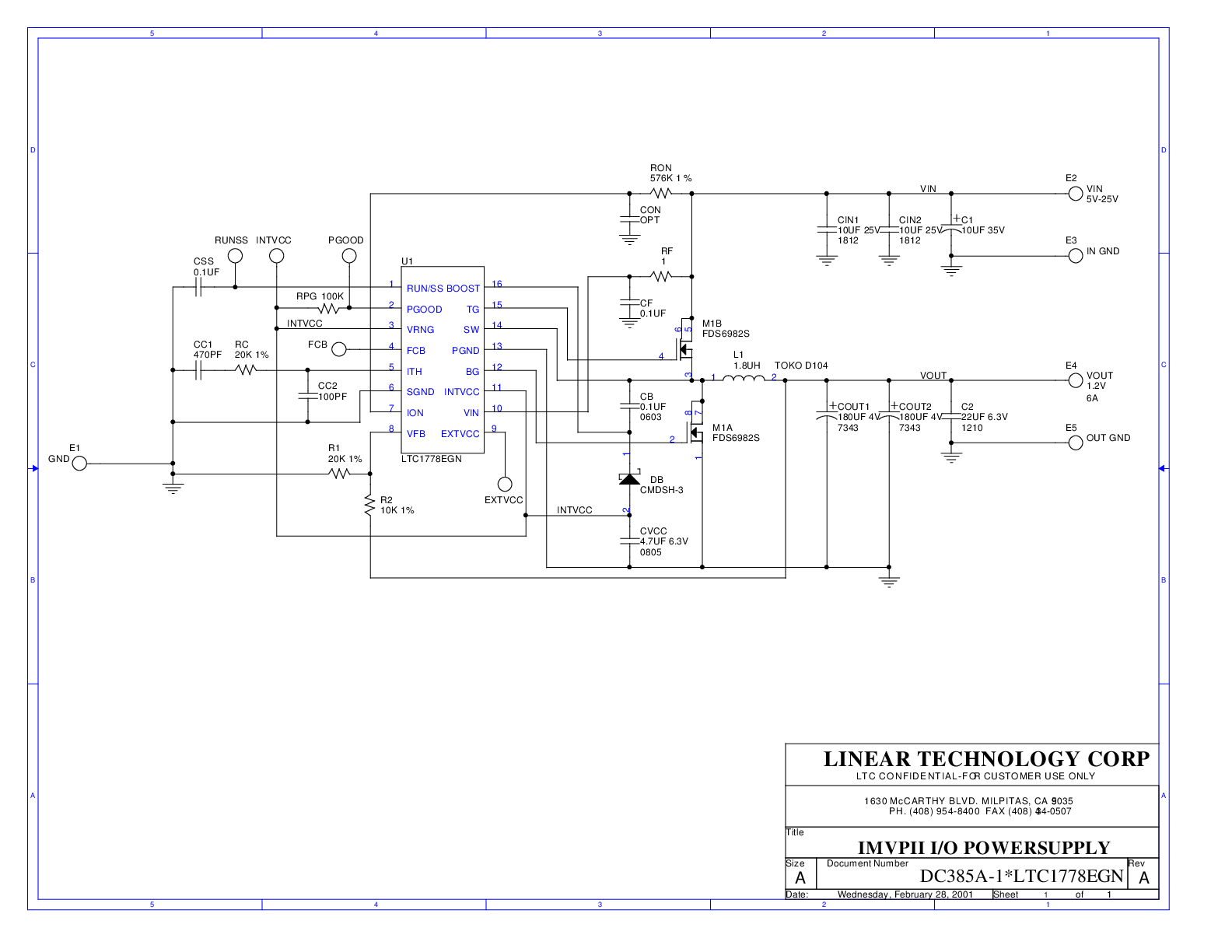

DC385A
LTC1778EGN演示板 | IMVPII I/O电源， VIN = 5V-25V， VOUT = 1.2V (6A)
DC385A - Schematic

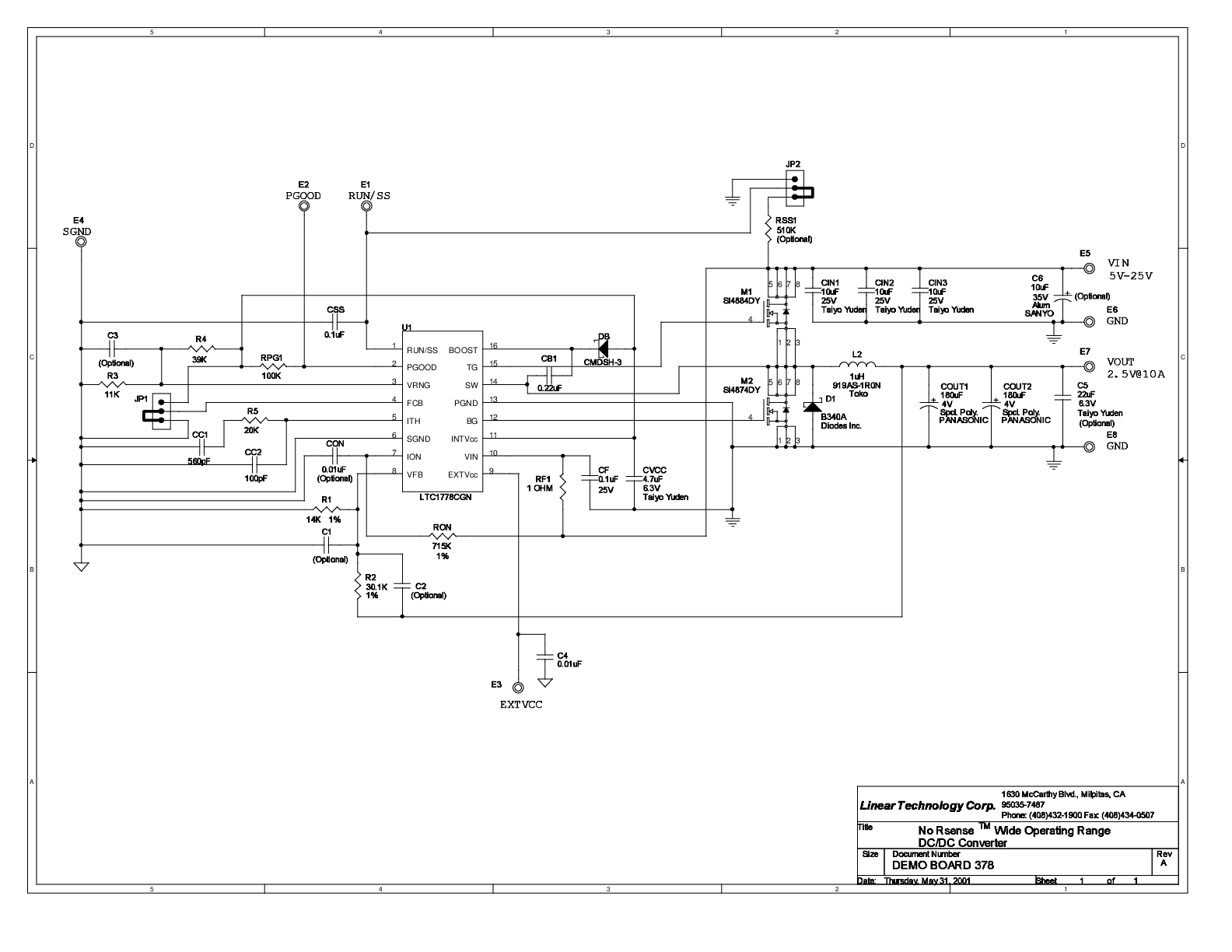

DC378A
LTC1778EGN | 无 RSENSE, 5V ≤ VIN ≤ 25V， VOUT = 2.5V (10A)
DC378A - Schematic
