LTC3376

推荐新设计使用

具有 8 个可配置 1.5A 功率级的 20V、4 通道降压 DC/DC

数据手册 (Rev. 0)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 宽 VIN 范围：3V 至 20V
  • 宽 VOUT 范围：0.4V 至 0.83 • VIN
  • 8× 1.5A 降压功率级，可配置为 1 至 4 个输出通道
  • 15 种独特的引脚可选输出配置（每个通道 1.5A 至 12A）
  • 内部升压电容器可减小 PCB 空间
  • 空载 IQ 27µA 支持 1 个降压；42µA 支持全部降压
  • 所有通道上的精度为 1% VOUT
  • 峰值电流模式控制（Burst Mode® 运行/强制连续）
  • 精确 RUN 输入，为上电时序控制提供单独的 PGOOD 输出
  • 1MHz 至 3MHz 频率（RT 可编程，PLL 同步或内部 2MHz 振荡器）
  • TEMP 引脚输出可指示裸片温度
  • 输出电流监控器
  • 差分输出检测
LTC3376
具有 8 个可配置 1.5A 功率级的 20V、4 通道降压 DC/DC

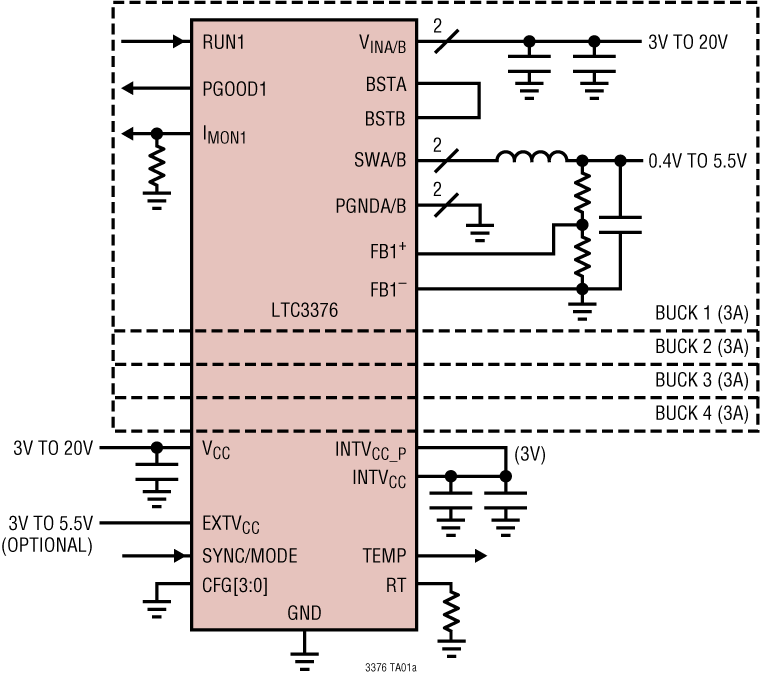

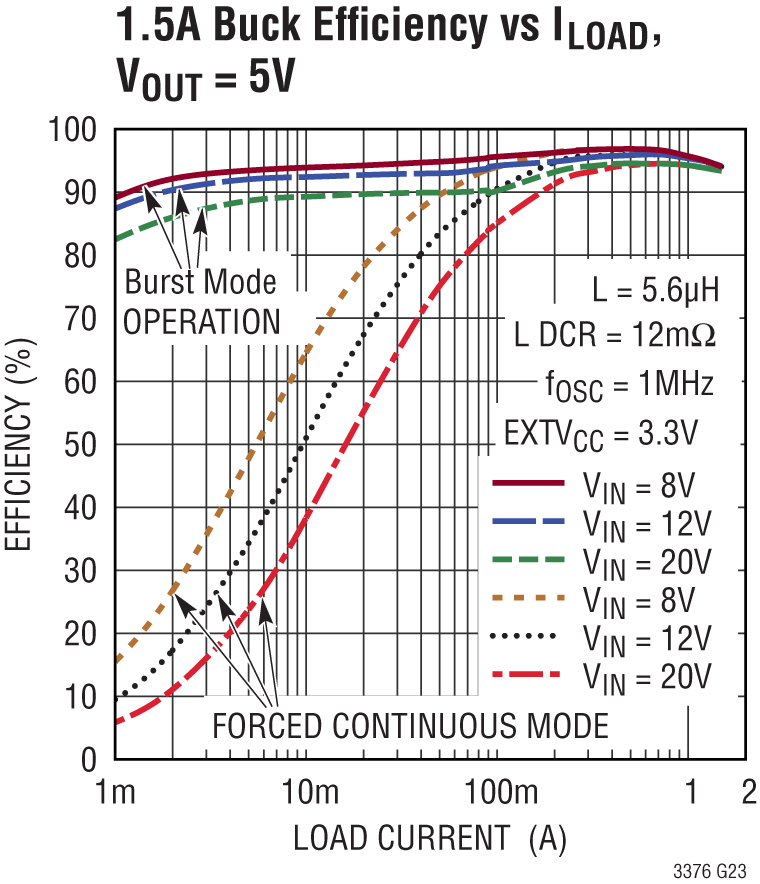

LTC3376 Application Circuit LTC3376 Pin Configuration LTC3376 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTC3376
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC2966A

LTC3376 演示板 | 具有 8 个可配置 1.5A 功率级 (配置 CFG[3:0] = 0000) 的 20V、4 通道降压 DC/DC

立即购买 更多内容

产品详情

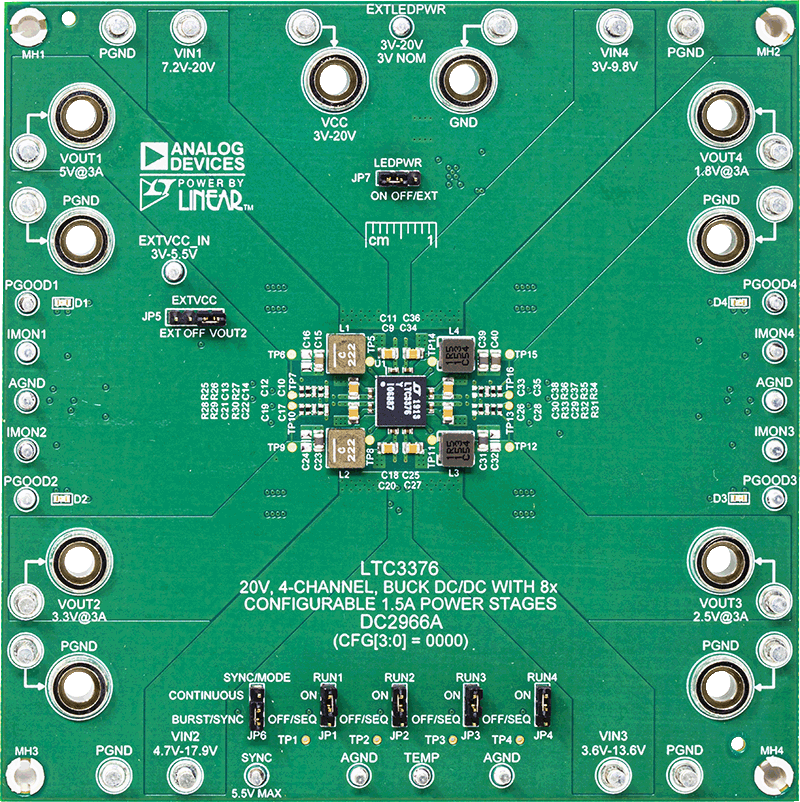

演示电路 DC2966A 展示了在配置 CFG[3:0] = 0000 下运行的 LTC3376 4 通道可配置降压稳压器。这将 LTC3376 设置为充当四路降压稳压器，此时它具有全部四个可能的输出，每个输出能够提供 3A。默认情况下，输出 1～4 被分别设定为 5V、3.3V、2.5V 和 1.8V。

可以个别地启用、停用输出，或对其进行排序。默认情况下，所有通道输入都是独立的，但可以将电路板配置为通过一个公共输入为所有或某些通道供电。每个通道具有一个 PGOOD LED 指示灯，用于指示其输出在期望的范围内处于调节状态。开关操作能够支持突发模式，以在低负载电流下实现高效率操作，但是也可以强制进入连续 PWM 模式，以实现更具确定性的 EMI。。

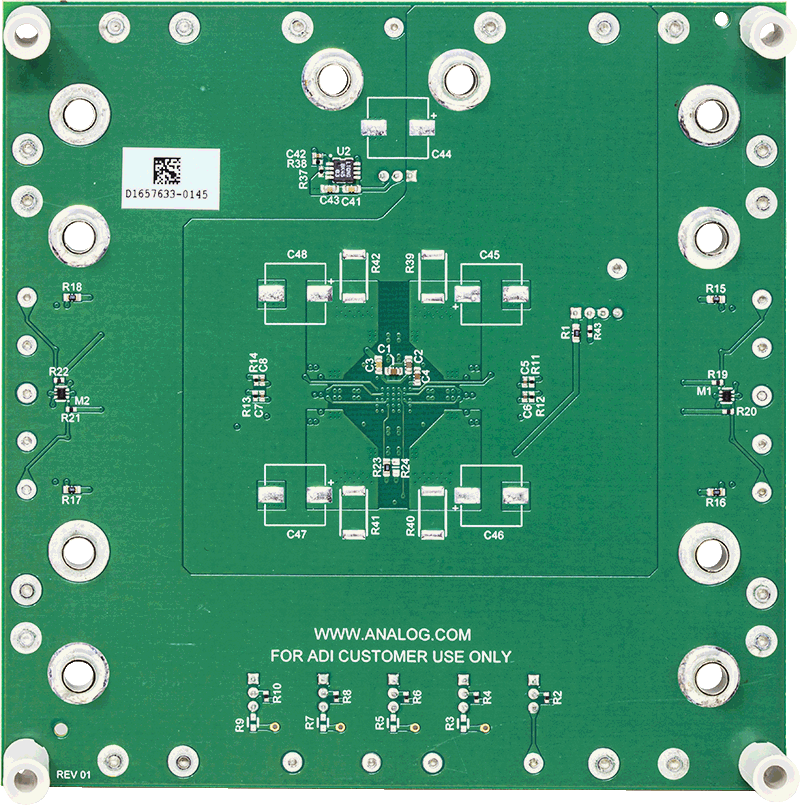

PCB 布局分为 6 层，而且演示电路提供对 LTC3376 所有功能的访问。
DC2966A
LTC3376 演示板 | 具有 8 个可配置 1.5A 功率级 (配置 CFG[3:0] = 0000) 的 20V、4 通道降压 DC/DC
