LTC3859A

量产

低 I_Q、三输出降压/升降压同步控制器，具有改进的 Burst Mode 操作

产品模型: 16

Viewing:

产品详情

双降压加单升压同步控制器
通过低至 2.5V 的冷启动，输出保持稳定
低工作 I_Q：55μA（一个通道接通）
宽偏置输入电压范围：4.5V 至 38V
降压型输出电压范围：0.8V ≤ V_OUT ≤ 24V
升压输出电压高达 60V
R_SENSE 或 DCR 电流检测
适用于升压同步 MOSFET 的 100% 占空比，即使在 Burst Mode^® 操作时

可锁相频率（75kHz 至 850kHz）
可编程固定频率（50kHz 至 900kHz）
轻负载时可选择连续、脉冲跳跃或低纹波 Burst Mode 操作
极低降压工作压差：99% 占空比
可调输出电压软启动或跟踪
低关断 I_Q：14μA
小型 38 引脚 5mm × 7mm QFN 和 TSSOP 封装

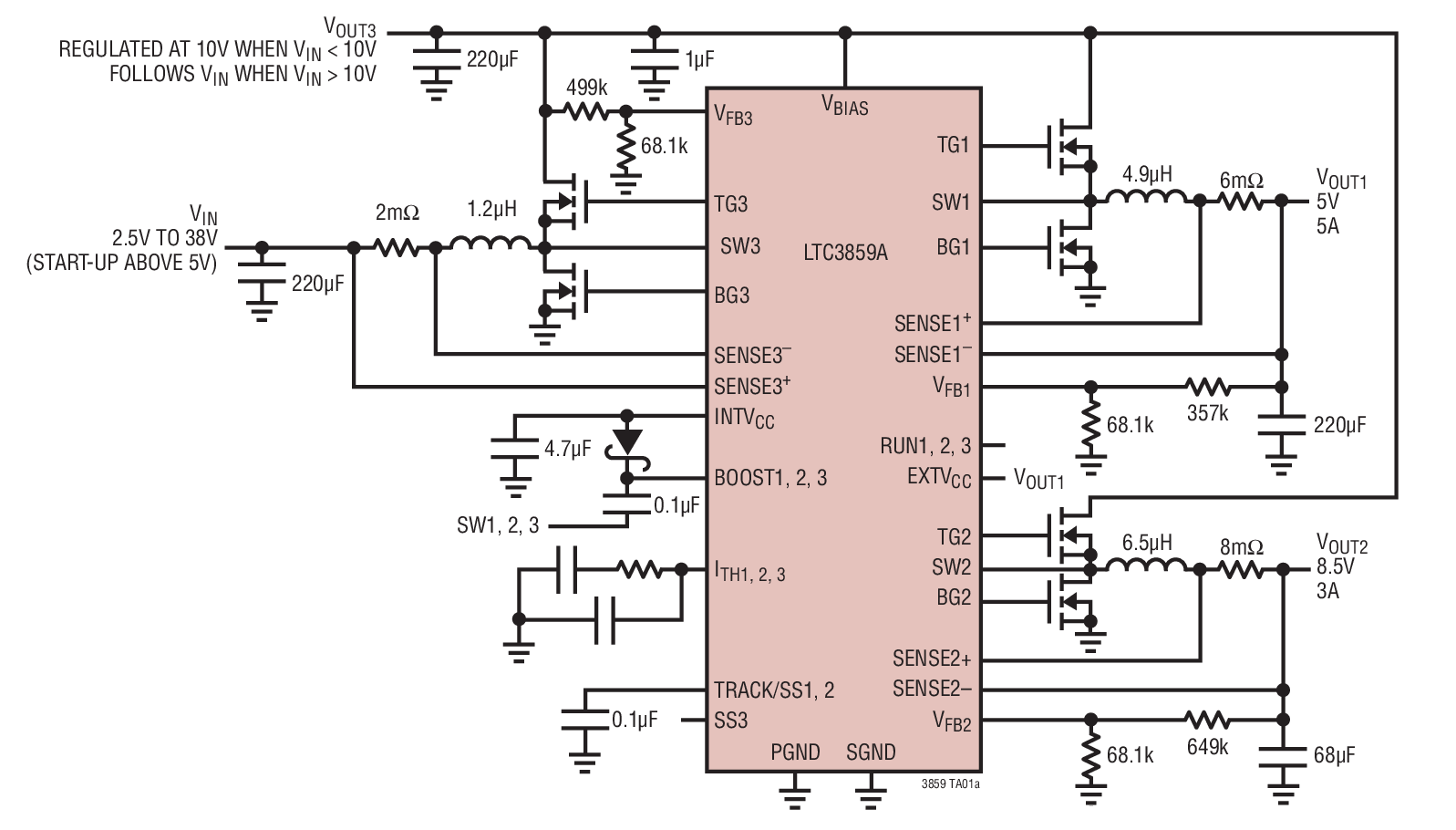

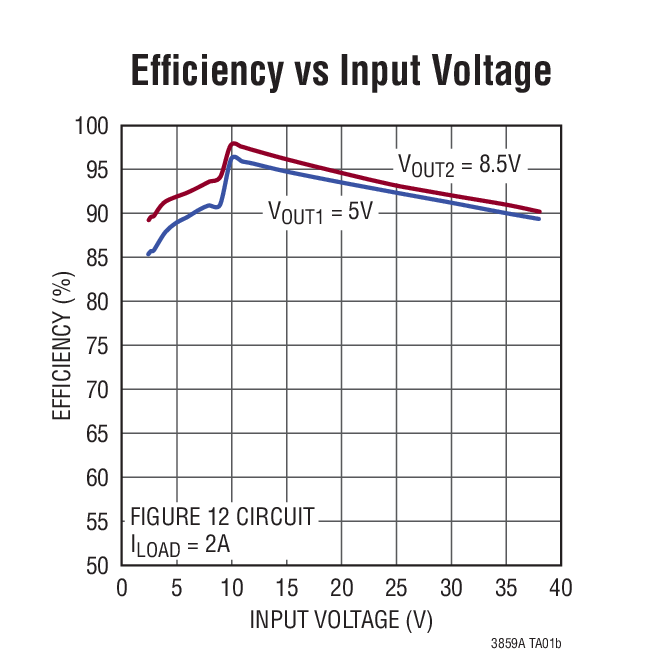

LTC3859A 是一款高性能三输出（降压/升降压）同步 DC/DC 开关稳压器控制器，可驱动全部 N 通道功率 MOSFET 级。恒定频率电流模式架构允许高达 850kHz 的可锁相开关频率。LTC3859A 在 4.5V 至 38V 的宽输入电源范围内工作。当偏离升压转换器的输出或其他辅助电源时，LTC3859A 可在启动后以低至 2.5V 的输入电源电压运行。

55μA 空载静态电流可延长电池供电系统的运行时间。OPTI-LOOP 补偿可以在较大的输出电容和 ESR 值范围内优化瞬态响应。LTC3859A 具有针对降压的精确的 0.8V 基准电压、针对升压的 1.2V 基准电压，以及电源正常输出指示器。轻负载时，PLLIN/MODE 引脚选择以 Burst Mode 操作、脉冲跳跃模式或连续电感器电流模式操作。

相较于 LTC3859，LTC3859A 的升压控制器提高了当输入电压高于稳压输出电压时 Burst Mode 操作的性能。


	静态电流 (Burst Mode)	注意
LTC3859AL	28μA - 一个通道接通，降压型 38μA - 三个通道全部接通	INTVCC 引脚上的内箝位
LTC3859A	55μA - 一个通道接通，降压型 80μA - 三个通道全部接通	INTVCC 引脚上的内箝位。对于新设计，我们建议使用 LTC3859AL
LTC3859	55μA - 一个通道接通，降压型 80μA - 三个通道全部接通	对于新设计，我们建议使用 LTC3859AL

应用

汽车始终开启系统和启停系统
电池供电的数字设备
分布式直流电源系统
多输出升降压应用

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3859AEFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AEFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AEUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AEUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AHFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AHFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AHUHF#PBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AHUHF#TRPBF	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AIFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AIFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AIUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AIUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AMPFE#PBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AMPFE#TRPBF	38-Lead TSSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AMPUHF#PBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3859AMPUHF#TRPBF	38-Lead QFN (5mm x 7mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
		PCN22_0068_Form Material_Report Delta Qualification Matrix
LTC3859AEFE#PBF	量产
LTC3859AEFE#TRPBF	量产
LTC3859AHFE#PBF	量产
LTC3859AHFE#TRPBF	量产
LTC3859AIFE#PBF	量产
LTC3859AIFE#TRPBF	量产
LTC3859AMPFE#PBF	量产
LTC3859AMPFE#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC3859AEFE#PBF	量产
LTC3859AEFE#TRPBF	量产
LTC3859AEUHF#PBF	量产
LTC3859AEUHF#TRPBF	量产
LTC3859AHFE#PBF	量产
LTC3859AHFE#TRPBF	量产
LTC3859AHUHF#PBF	量产
LTC3859AHUHF#TRPBF	量产
LTC3859AIFE#PBF	量产
LTC3859AIFE#TRPBF	量产
LTC3859AIUHF#PBF	量产
LTC3859AIUHF#TRPBF	量产
LTC3859AMPFE#PBF	量产
LTC3859AMPFE#TRPBF	量产
LTC3859AMPUHF#PBF	量产
LTC3859AMPUHF#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
Circuit Monitors 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
Protection Switches & Controllers 3
LTC4359	推荐新设计使用	具反向输入保护功能的理想二极管控制器
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器
LTC2955	推荐新设计使用	具自动接通功能的按钮接通 / 关断控制器

部分模型	产品周期	描述
LTC3859AL	量产	三输出Buck/Buck/Boost同步控制器，具有 28μA Burst Mode I_Q

工具及仿真模型

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LTC3859AL(BOOST)
LTC3859AL(BUCK)

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC3859A演示板 | 三输出，降压/升降压，4.5V ≤ VIN ≤ 36V，VOUT1 = 5V @ 5A，VOUT2 = 8.5V @ 3A，VOUT3 = 10V @ 2A

立即购买更多内容

产品详情

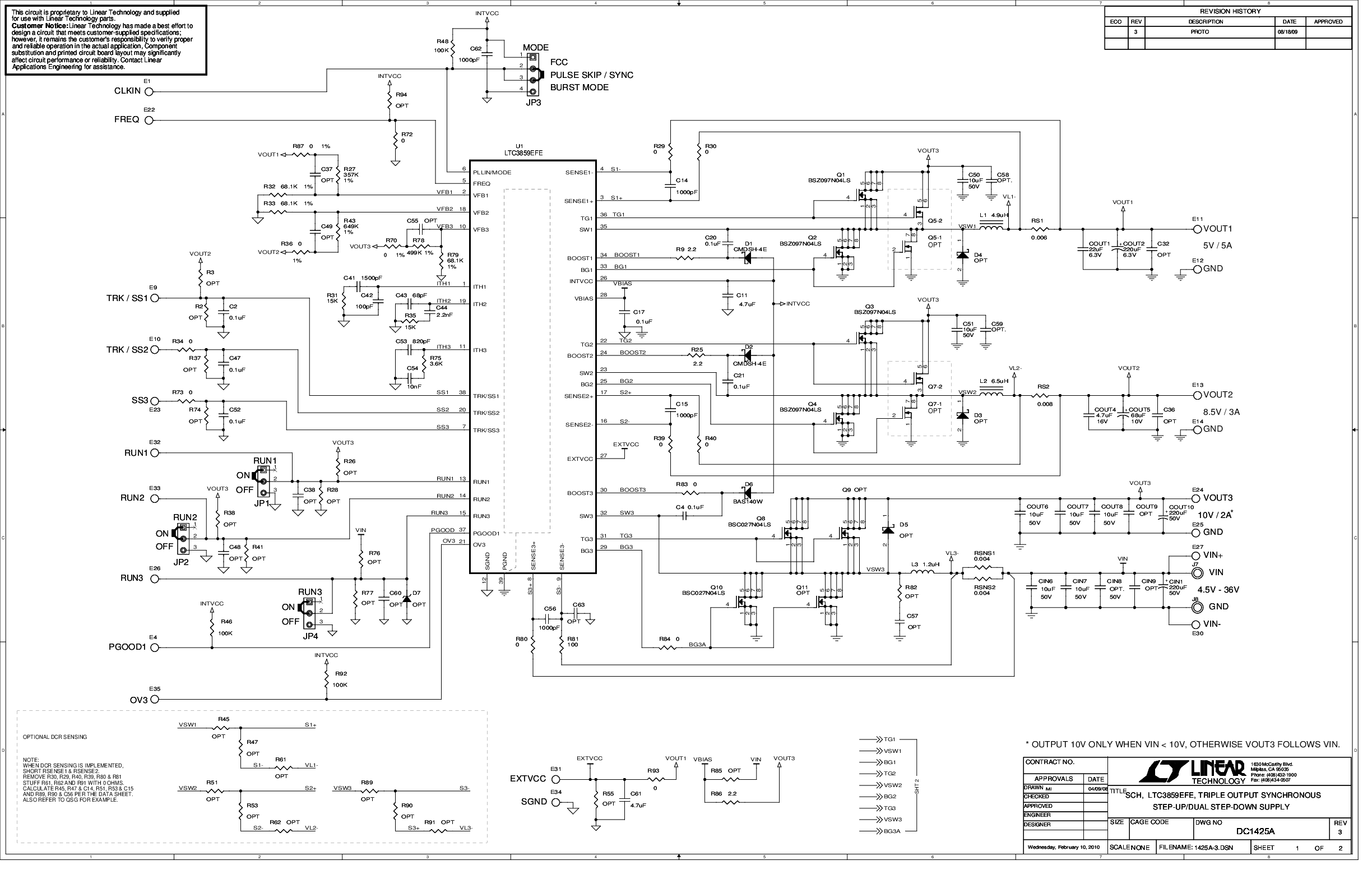

<p>演示电路DC1425A是一款三路输出同步升压/双通道降压电源，内置LTC3859AIFE。该演示板能够通过升压输出提供LTC3859AIFE降压输入。通过此升压-降压拓扑，降压输出可在整个4.5V至36V输入范围内保持稳压，非常适合低静态电流至关重要的汽车或其他电池供电应用。当降压器件消耗最大负载电流时，降压控制器可提供5V (5A)和8.5V (3A)电压，升压控制器可提供10V (2A)电压。</p>
