LTC3870

推荐新设计使用

用于数字电源系统管理的多相降压型从属控制器

产品模型: 4

Viewing:

产品详情

LTC3880 系列相位扩展器支持 LTC3880 / LTC3880-1、LTC3883 / LTC3883-1、LTC3886 和 LTC3887 主控制器
可与多颗芯片级联以满足非常大电流应用的需要
准确的多相均流
EXTV_CC 能接受 5V 至 14V 输入
宽 V_IN 范围：4.5V 至 60V
宽输出电压范围：0.5V 至 14V
宽 SYNC 频率范围：100kHz 至 1MHz
可通过引脚进行设置的 CCM / DCM 操作
可通过引脚进行设置的相移控制
强大的集成型 N 沟道 MOSFET 栅极驱动器

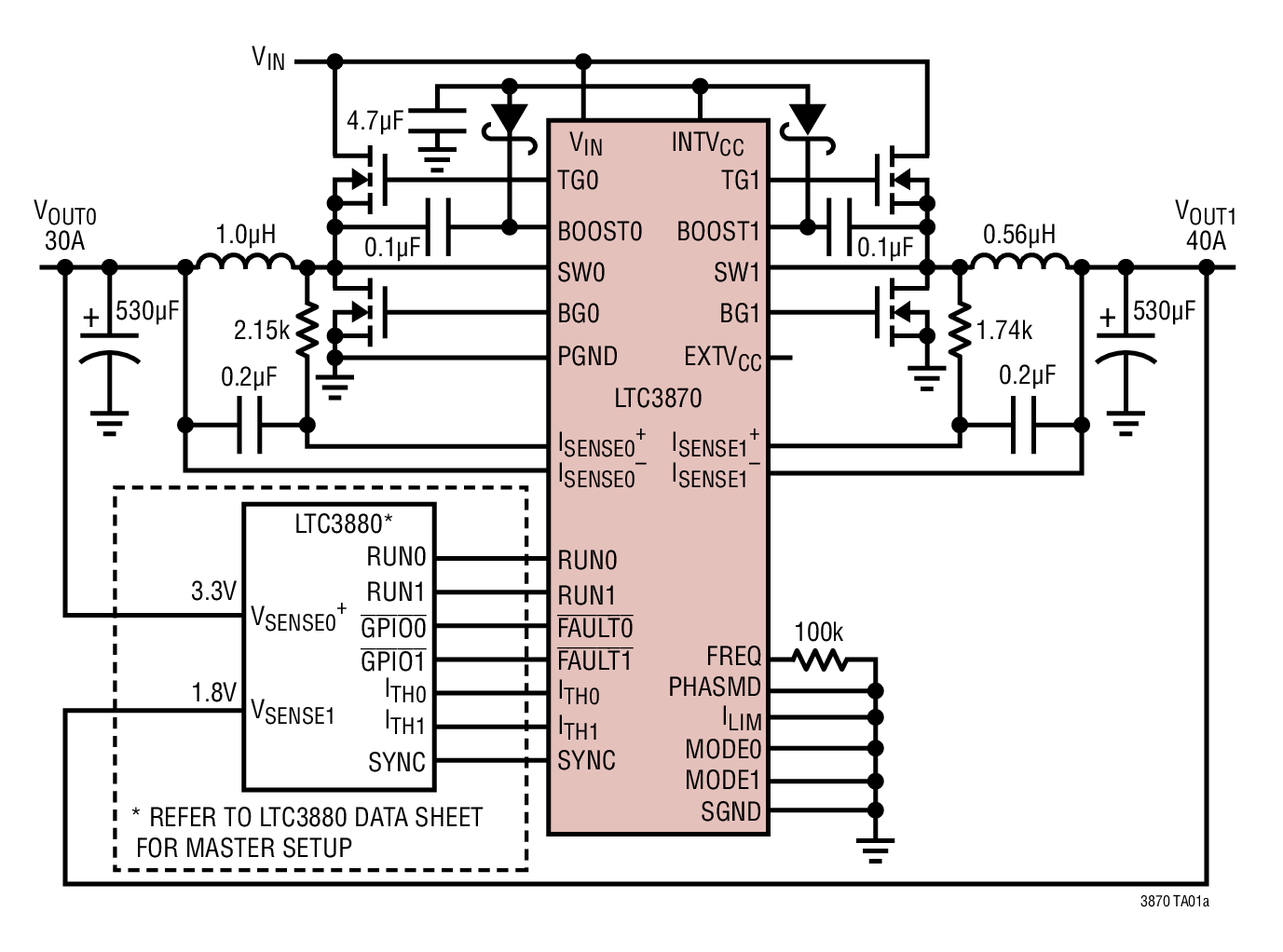

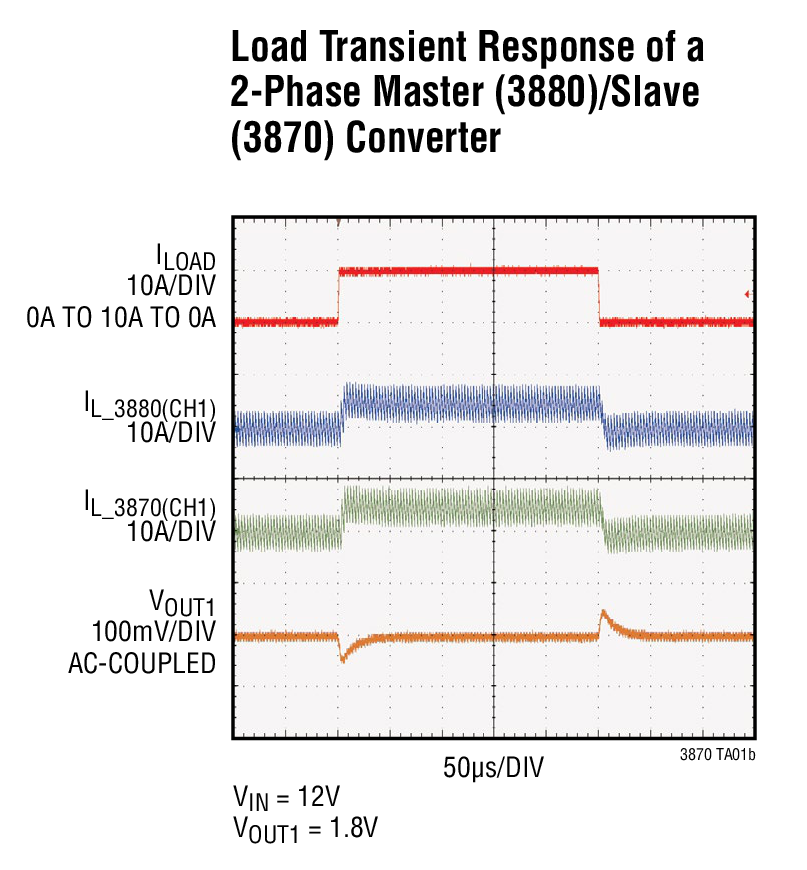

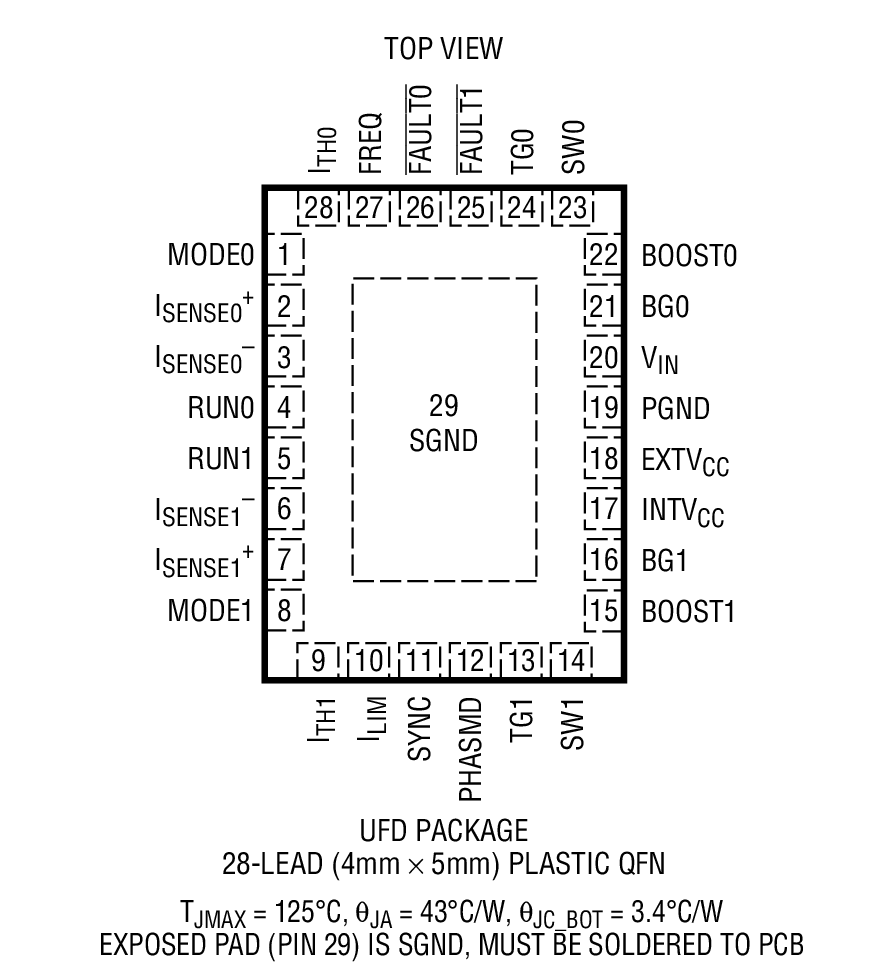

采用 28 引脚 (4mm x 5mm) QFN 封装

参考资料

数据手册 1

LTC3870: PolyPhase Step-Down Slave Controller for Digital Power System Management Data Sheet 07/22/2015

可靠性数据 1

R526 Reliability Data 03/26/2018

用户手册 2

DC2155A - Demo Manual (Rev.C) 06/10/2016

DC2089A - Demo Manual 09/10/2014

技术文章 1

The Evolution of High Voltage Digital Power System Management 02/01/2016

信息 1

Power Systems Management 02/12/2018

产品信息 1

Design Checklist for LTC388X Family of PSM Buck Converters 06/04/2015

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3870EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3870EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3870IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3870IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC3870EUFD#PBF	量产
LTC3870EUFD#TRPBF	量产
LTC3870IUFD#PBF	量产
LTC3870IUFD#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
开关稳压器 4
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
LTC3883 LTC3883-1		具有数字电源系统管理功能的单相降压型 DC/DC 控制器
LTC3886 LTC3886-1		具数字电源系统管理功能的 60V、双输出、降压型控制器
LTC3887	推荐新设计使用	具数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC 控制器

部分模型	产品周期	描述
LTC3870-1	推荐新设计使用	用于数字电源系统管理的多相降压型从属控制器

工具及仿真模型

LTspice 1

LTC3880 - Step-Down (Buck) Regulators, LTC3870 - Step-Down (Buck) Regulators

LTpowerCAD 3

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

schematic 1

LTC3886UKG/LTC3870UFD演示板(RSENSE) | 4相单输出PMBus降压器件，18V≤VIN≤54V，VOUT=12V（48A，150kHz）

立即购买更多内容

产品详情

演示电路2155A提供两种配置。DC2155A-A是一款双路输出同步降压转换器，内置双相电流模式控制器LTC3886。DC2155A-B是一款单路输出同步降压转换器，采用四种相位工作：两种来自LTC3886，两种来自LTC3870相位扩展器。两种版本均具有PMBus接口和数字电源系统管理功能。

资料

DC2155A - Demo Manual (Rev.C)
2016/6/10

DC2155A-B - Schematic
2016/6/6

DC2155A-B - Design Files
2016/6/6

schematic 3

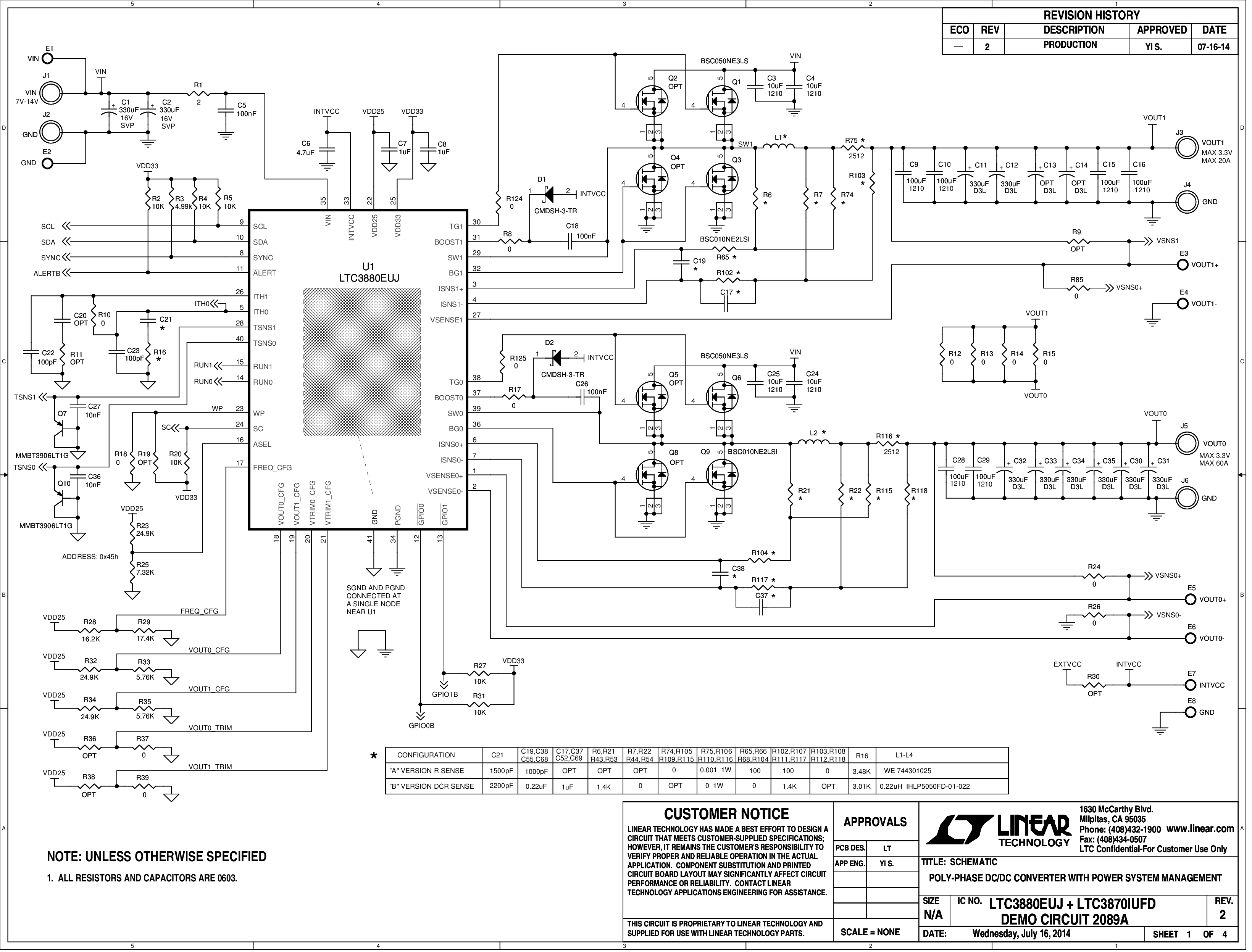

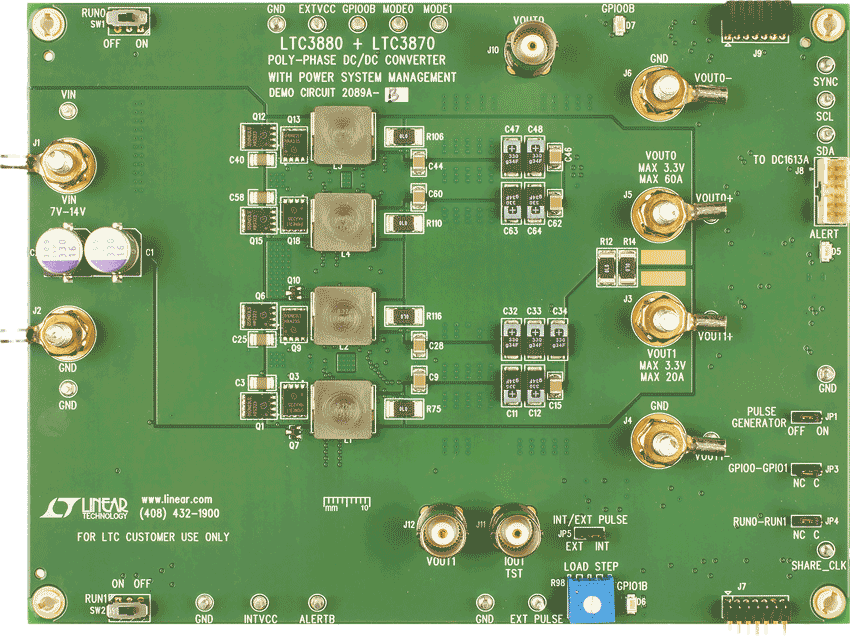

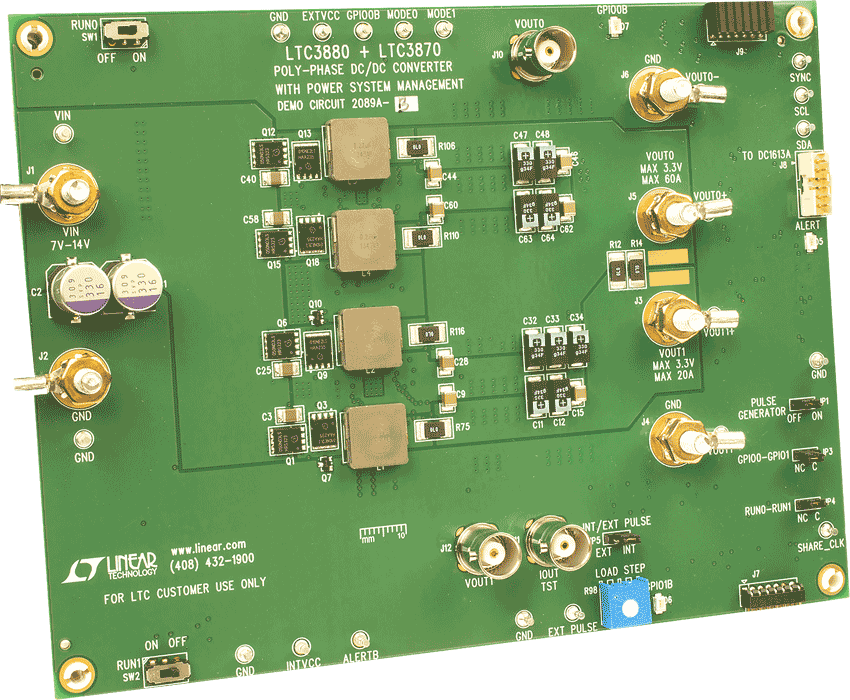

LTC3880EUJ/LTC3870EUFD DCR SENSE 演示板 | 7V ≤ VIN ≤ 14V；VOUT = 0.8V - 1.8V @ 80A

立即购买更多内容

产品详情

演示电路 2089A 是一款高电流、高效率的多相同步降压转换器，采用了双相电流模式控制器LTC380EUJ 和双相从属控制器 LTC3870EUFD。LTC3880 具有PMBus 接口和电源系统管理功能。

该板的输入范围在 7V 至 14V，而且输出电压可在 0.8V 至 1.8V 的范围内进行设置。4 相运行的输出电流高达 80A。DC2089A 有两种版本，DC2089A-A 采用了电流检测电阻器，DC2089A–B 则采用了 DCR 电流检测。输出电压的出厂默认设置为 1.0V。

可以使用 PC 重新配置 LTC3880 的电源管理功能，例如：标称 V_OUT、裕量设定值、OV/UV 限值、温度故障限值、时序监控参数、故障日志、故障响应、GPIO 以及其他功能。

资料

DC2089A - Demo Manual
2014/9/10

DC2089A - Design Files
2014/9/10

DC2089A - Schematic
2014/9/10

schematic 8

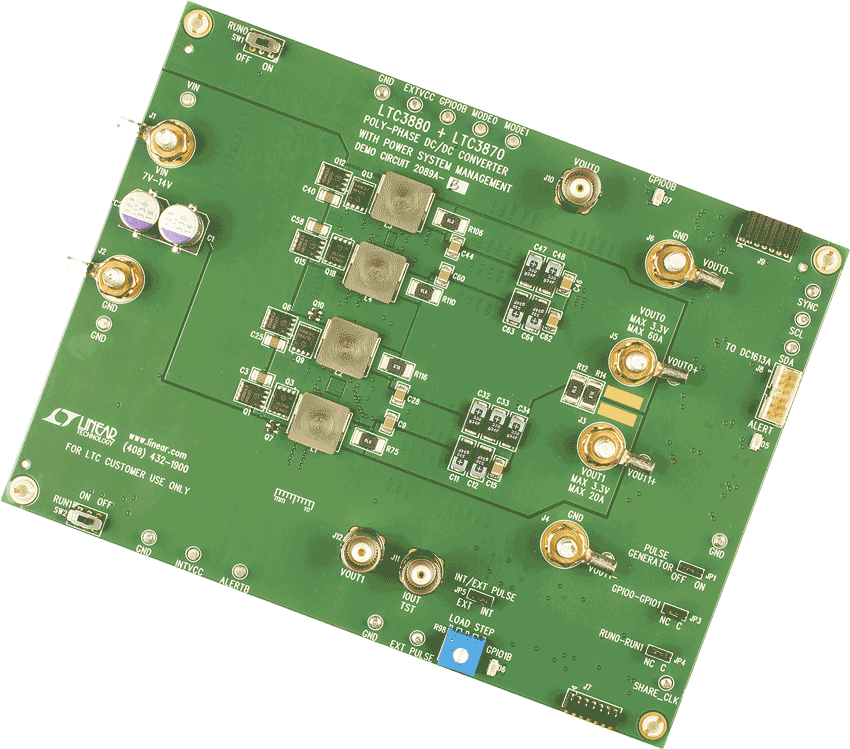

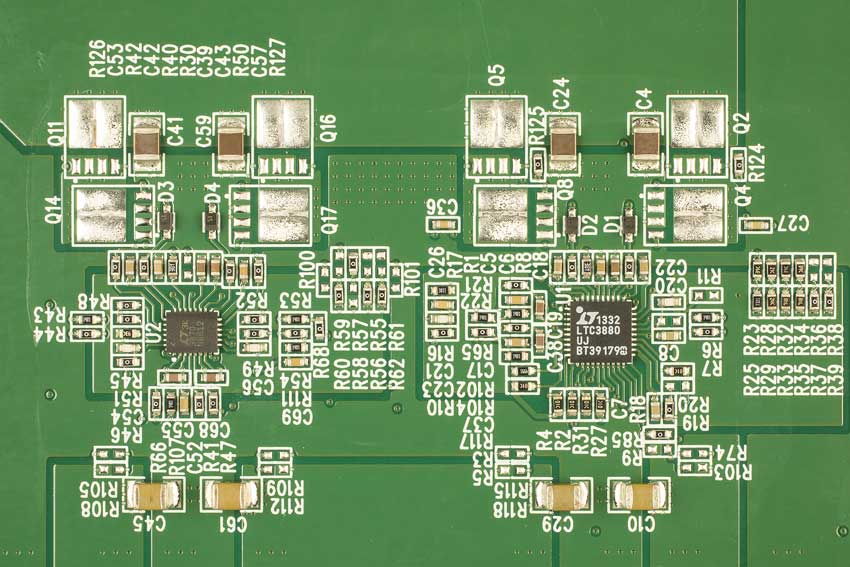

LTC3880EUJ/LTC3870EUFD RSENSE演示板| 7V ≤ VIN≤ 14V；VOUT = 0.8V至1.8V (80A)

立即购买更多内容

产品详情

演示电路2089A是一款高电流、高效率、三相同步降压转换器，内置双相电流模式控制器LTC3880EUJ和双相从控制器LTC3870EUFD。LTC3880具有PMBus接口和电源系统管理功能。

此演示板的输入范围为7V至14V，且输出电压可在0.8V至1.8V范围内进行编程。4相操作时输出电流可高达80A。DC2089A有两个版本：DC2089A-A使用电流检测电阻，而DC2089A–B具有DCR电流检测功能。输出电压的出厂默认设置为1.0V。

可以使用PC重新配置LTC3880的电源管理功能，例如：标称 V_OUT、裕量设定点、OV/UV限值、温度故障限值、时序参数、故障日志、故障响应、GPIO和其他功能。

资料

DC2089A - Demo Manual
2014/9/10

DC2089A - Design Files
2014/9/10

DC2089A - Schematic
2014/9/10
