LTC6908
量产具有扩频调制功能的电阻器组 SOT-23 振荡器
- 产品模型
- 28
产品详情
- LTC6908-1：互补输出 (0°/180°)
- LTC6908-2：正交输出 (0°/90°)
- 50kHZ 至 10MHz 频率范围
- 使用一个外部电阻器设置频率
- 可选的展频调制改善 EMC 性能
- ±10% 展频
- 400µA 电源电流典型值 (V+ = 5V, 50kHz)
- 频率误差 ≤1.5% 最大 (TA = 25°C, V+ = 3V)
- ±40ppm/°C 温度稳定性
- 快速启动时间：260µs 典型值 (1MHz)
- 输出静音直至稳定
- 2.7V-5.5V 单电源供电

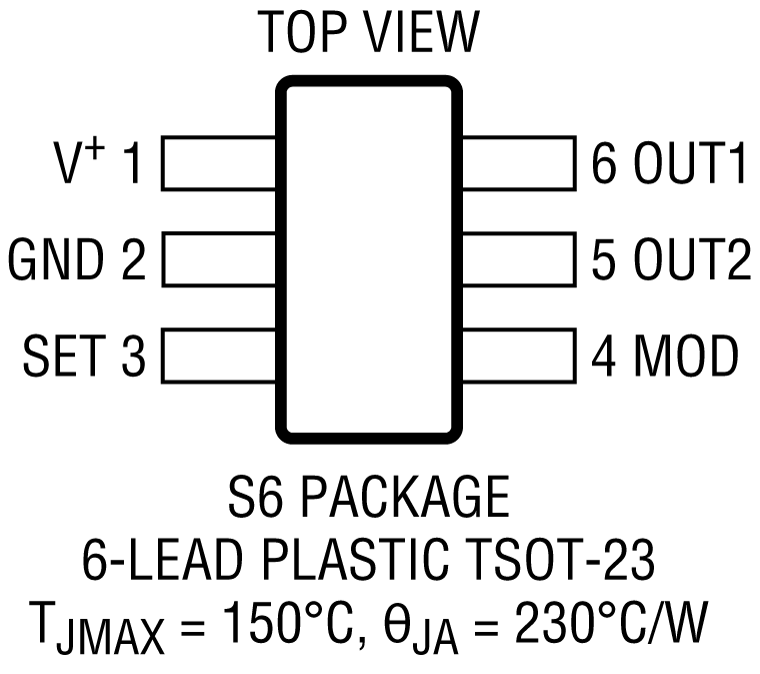

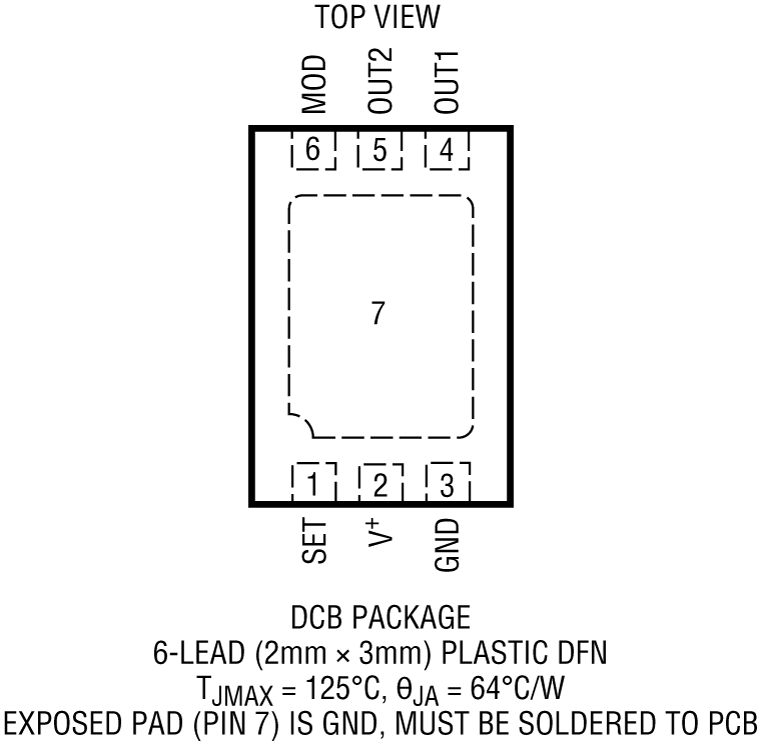

- 可提供纤薄型 (1mm) ThinSOT 和 DFN (2mm × 3mm) 封装
- 符合汽车应用的 AEC-Q100 标准
LTC6908 是一款易于使用的精密振荡器，通过移位 180° 或 90° 可提供 2 个输出。振荡器频率通过一个外部电阻器 (RSET) 进行设置，而且可以激活展频 (SSFM) 以改善电磁兼容性 (EMC) 性能。
LTC6908 使用电压为 2.7 V 至 5.5 V 的单电源供电，并且提供 50% 占空比的轨到轨方波输出。使用一个 10k-2M 的电阻器在 50kHz 到 10MHz（5V 电源）的范围内选择振荡器频率。振荡器可以利用下面给出的简单公式轻松编程：

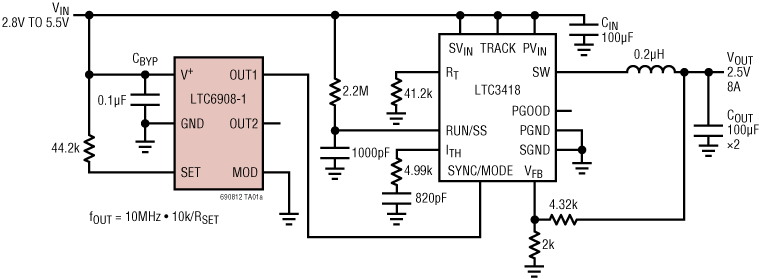

fOUT =10MHz • 10k/RSET

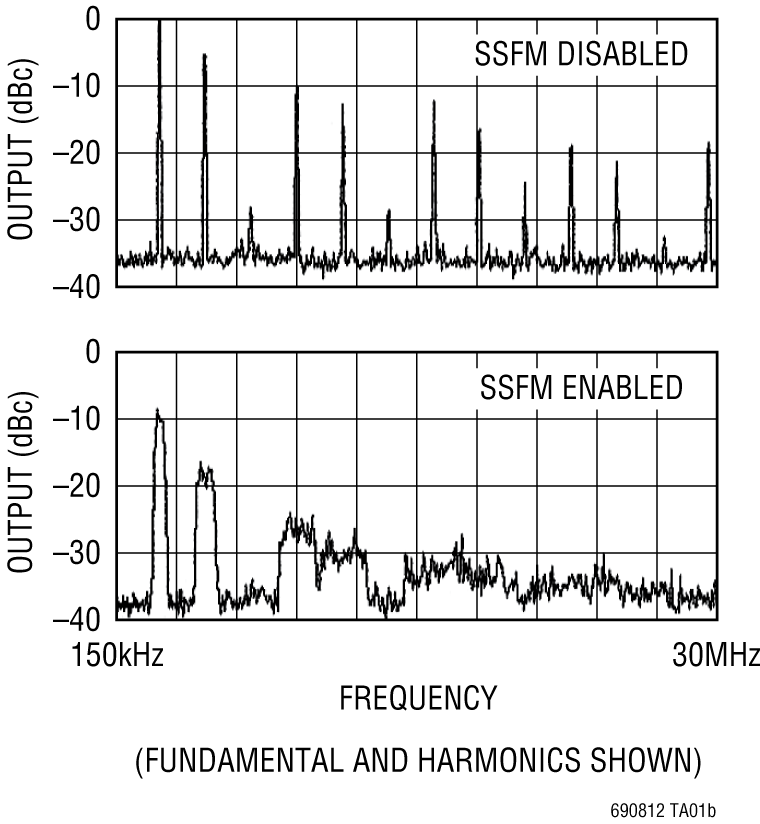

LTC6908’的SSFM 功能通过伪随机噪声 (PRN) 信号调节输出频率，从而降低电磁辐射峰值水平和改善 EMC 性能。展频量固定为中心频率 ±10%。当启用 SSFM 时，由用户选择调制速率。三种可能的调制速率为 fOUT/16、fOUT/32 和 fOUT/64。
应用
- 开关式电源基准时钟
- 便携式电池供电设备
- 精密可编程振荡器
- 电荷泵驱动器
参考资料
数据手册 1
可靠性数据 1
用户手册 3
技术文章 5
产品选型卡 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC6908CDCB-1#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908CDCB-1#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908CDCB-2#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908CDCB-2#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908CS6-1#TRMPBF | 6-Lead TSOT-23 | ||
| LTC6908CS6-1#TRPBF | 6-Lead TSOT-23 | ||
| LTC6908CS6-2#TRMPBF | 6-Lead TSOT-23 | ||
| LTC6908CS6-2#TRPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-1#TRMPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-1#TRPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-1#WTRMPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-1#WTRPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-2#TRMPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-2#TRPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-2#WTRMPBF | 6-Lead TSOT-23 | ||
| LTC6908HS6-2#WTRPBF | 6-Lead TSOT-23 | ||
| LTC6908IDCB-1#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908IDCB-1#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908IDCB-2#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908IDCB-2#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
| LTC6908IS6-1#TRMPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-1#TRPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-1#WTRMPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-1#WTRPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-2#TRMPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-2#TRPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-2#WTRMPBF | 6-Lead TSOT-23 | ||
| LTC6908IS6-2#WTRPBF | 6-Lead TSOT-23 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 30, 2020 - 20_0244 Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan) |
||
| LTC6908CDCB-1#TRMPBF | 量产 | |
| LTC6908CDCB-1#TRPBF | 量产 | |
| LTC6908CDCB-2#TRMPBF | 量产 | |
| LTC6908CDCB-2#TRPBF | 量产 | |
| LTC6908CS6-1#TRMPBF | 量产 | |
| LTC6908CS6-1#TRPBF | 量产 | |
| LTC6908CS6-2#TRMPBF | 量产 | |
| LTC6908CS6-2#TRPBF | 量产 | |
| LTC6908HS6-1#TRMPBF | 量产 | |
| LTC6908HS6-1#TRPBF | 量产 | |
| LTC6908HS6-1#WTRMPBF | ||
| LTC6908HS6-1#WTRPBF | ||
| LTC6908HS6-2#TRMPBF | 量产 | |
| LTC6908HS6-2#TRPBF | 量产 | |
| LTC6908HS6-2#WTRMPBF | ||
| LTC6908HS6-2#WTRPBF | ||
| LTC6908IDCB-1#TRMPBF | 量产 | |
| LTC6908IDCB-1#TRPBF | 量产 | |
| LTC6908IDCB-2#TRMPBF | 量产 | |
| LTC6908IDCB-2#TRPBF | 量产 | |
| LTC6908IS6-1#TRMPBF | 量产 | |
| LTC6908IS6-1#TRPBF | 量产 | |
| LTC6908IS6-1#WTRMPBF | ||
| LTC6908IS6-1#WTRPBF | ||
| LTC6908IS6-2#TRMPBF | 量产 | |
| LTC6908IS6-2#TRPBF | 量产 | |
| LTC6908IS6-2#WTRMPBF | ||
| LTC6908IS6-2#WTRPBF | ||
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 压控振荡器(VCO) 1 | ||
| LTC6909 | 量产 | 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器 |
