LTC7061

推荐新设计使用

带浮地和可调死区的100V半桥驱动器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 独特的对称浮栅驱动器架构
  • 高抗扰度，可承受 ±10 V 接地差
  • 100 V 最大输入电压（独立于 IC 电源电压）VCC
  • 5 V ~ 14 V VCC 工作电压
  • 4 V ~ 14 V 栅极驱动器电压
  • 0.8Ω 下拉， 1.5Ω 上拉以快速开启/关闭
  • 自适应直通保护
  • 可调死区时间
  • TTL/CMOS 兼容输入
  • VCC UVLO/OVLO 和浮动电源 UVLO
  • 双驱动 N 通道 MOSFET
  • 漏极开路故障指示器（VCC UVLO/OVLO、栅极驱动器 UVLO 和热关断）
  • 提供耐热性能增强型 12 引脚 MSOP
  • AEC-Q100 汽车认证正在进行中
LTC7061
带浮地和可调死区的100V半桥驱动器

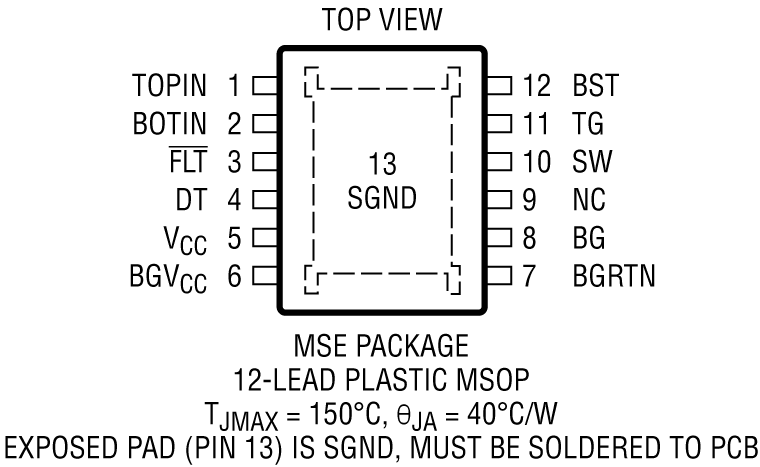

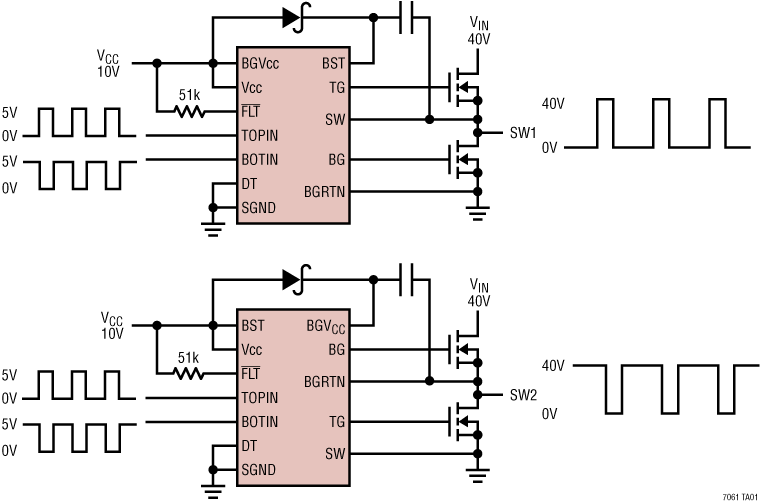

LTC7061 Application Circuit LTC7061 Pin Configuration
