LTC7066

推荐新设计使用

150V半桥驱动器，浮动接地且死区时间可调

数据手册 (Rev. 0) 产品选型表

产品模型: 4

Viewing:

产品详情

独特的对称浮栅驱动器架构
高抗扰度，可承受 ±10 V 接地差
140 V 最大输入电压，独立于 IC 电源电压 V_CC
5 V ~ 14 V V_CC 工作电压
4 V ~ 14 V 栅极驱动器电压
0.8Ω 下拉，1.5Ω 上拉以快速开启/关闭
自适应直通保护

可调死区时间
TTL/CMOS 兼容输入
V_CC UVLO/OVLO 和浮动电源 UVLO
双驱动 N 通道 MOSFET
漏极开路故障指示器（V_CC UVLO/OVLO、栅极驱动器 UVLO 和热关断）

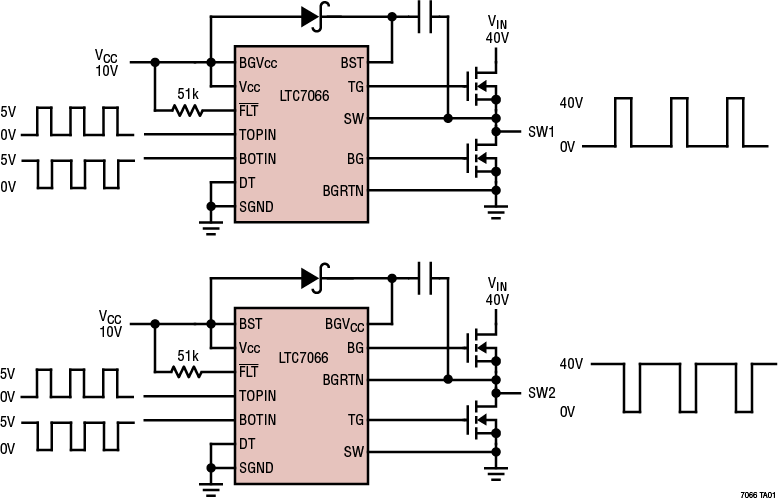

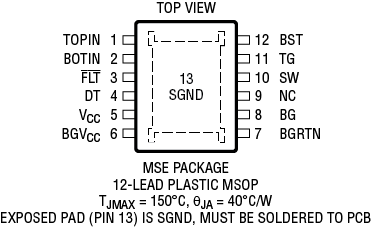

提供耐热性能增强型 12 引脚 MSOP
通过 AEC-Q100 汽车应用认证

参考资料

数据手册 1

LTC7066: 150V Half Bridge Driver with Floating Grounds and Adjustable Dead Time Data Sheet (Rev.0) 04/20/2023

用户手册 1

EVAL-LTC7066-AZ User Guide: 150V Half-Bridge Driver with Floating Grounds and Adjustable Dead-Time (Rev.0) 08/15/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC7066RMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7066RMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7066RMSE#WPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7066RMSE#WTRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTC7066 - Power Monitor, Control, and Protection

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

150V 半桥驱动器，浮动接地且死区时间可调节

立即购买更多内容

产品详情

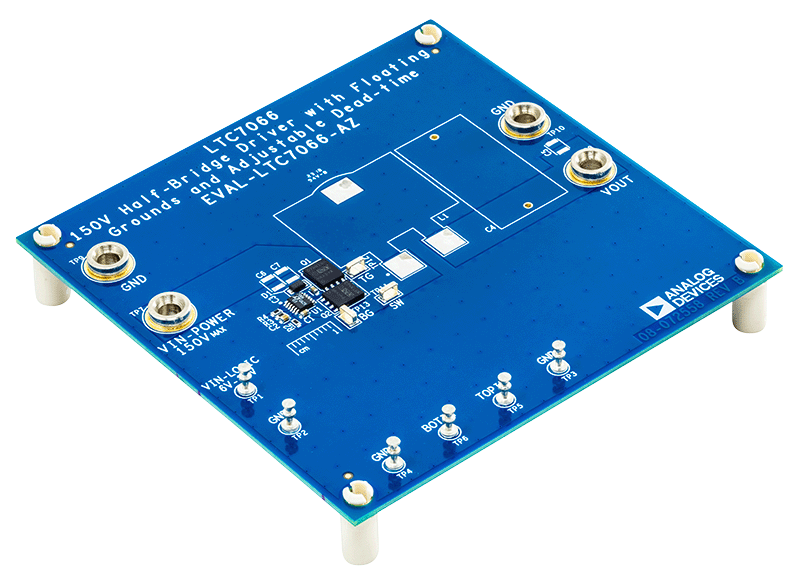

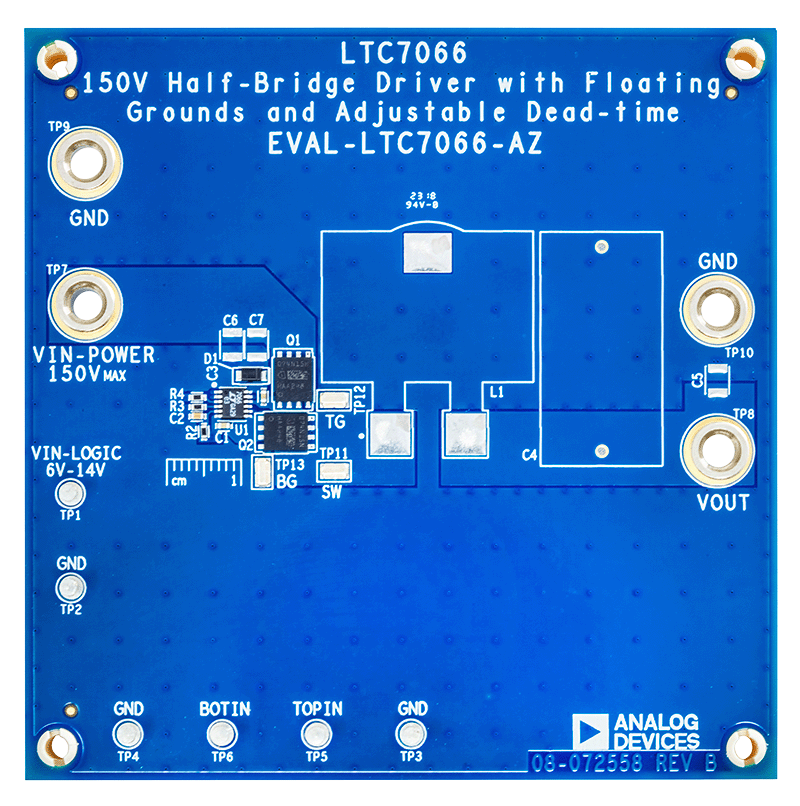

EVAL-LTC7066-AZ 评估电路是一款驱动两个 N 通道 MOSFET 的半桥驱动器。两个 5V 逻辑兼容 PWM 输入独立驱动每个 MOSFET 的两个 N 通道栅极输出。该评估套件具有多个未填充的 PCB 焊盘，可帮助用户根据应用定制电路板。

LTC7066 驱动器具有强大的 0.8Ω 下拉和 1.5Ω 上拉 MOSFET 驱动器，可驱动两个 150V N 通道 MOSFET。LTC7066 的栅极驱动器能够驱动具有不同地基准电压源的 MOSFET；但是，该评估套件已经采用了这些接地基准电压源。

资料

EVAL-LTC7066-AZ User Guide: 150V Half-Bridge Driver with Floating Grounds and Adjustable Dead-Time (Rev.0)
2023/8/15

EVAL-LTC7066-AZ - Schematic
2023/8/15

EVAL-LTC7066-AZ - Design Files
2023/8/15
