LTC7851

推荐新设计使用

具准确均流功能的四通道输出、多相、降压型电压模式 DC/DC 控制器

数据手册 (Rev. A)

产品模型: 8

Viewing:

产品详情

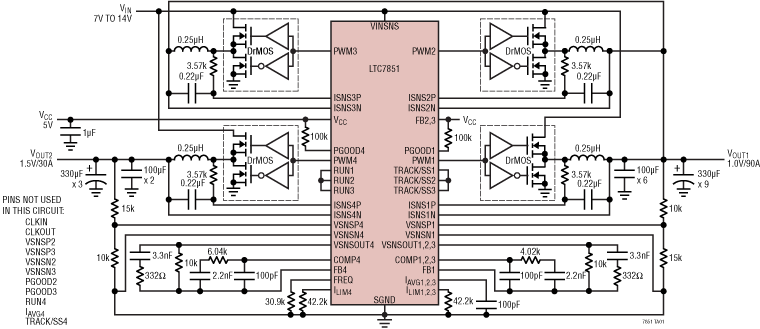

采用电源模块 (Power Block)、DrMOS 或外部栅极驱动器和 MOSFET 进行运作
具准确均流功能的电压模式控制
±0.75% 0.6V 电压基准
四通道差分输出电压检测放大器
多相能力
可锁相的固定频率：250kHz 至 2.25MHz
采用电感器 DCR 的无损耗电流检测，或者采用检测电阻器或具集成型均流功能电路之 DrMOS 的精准电流检测
V_CC 范围：3V 至 5.5V
V_OUT 范围：0.6V 至 V_CC – 0.5V
电源良好输出电压监视器
输出电压跟踪能力和软起动

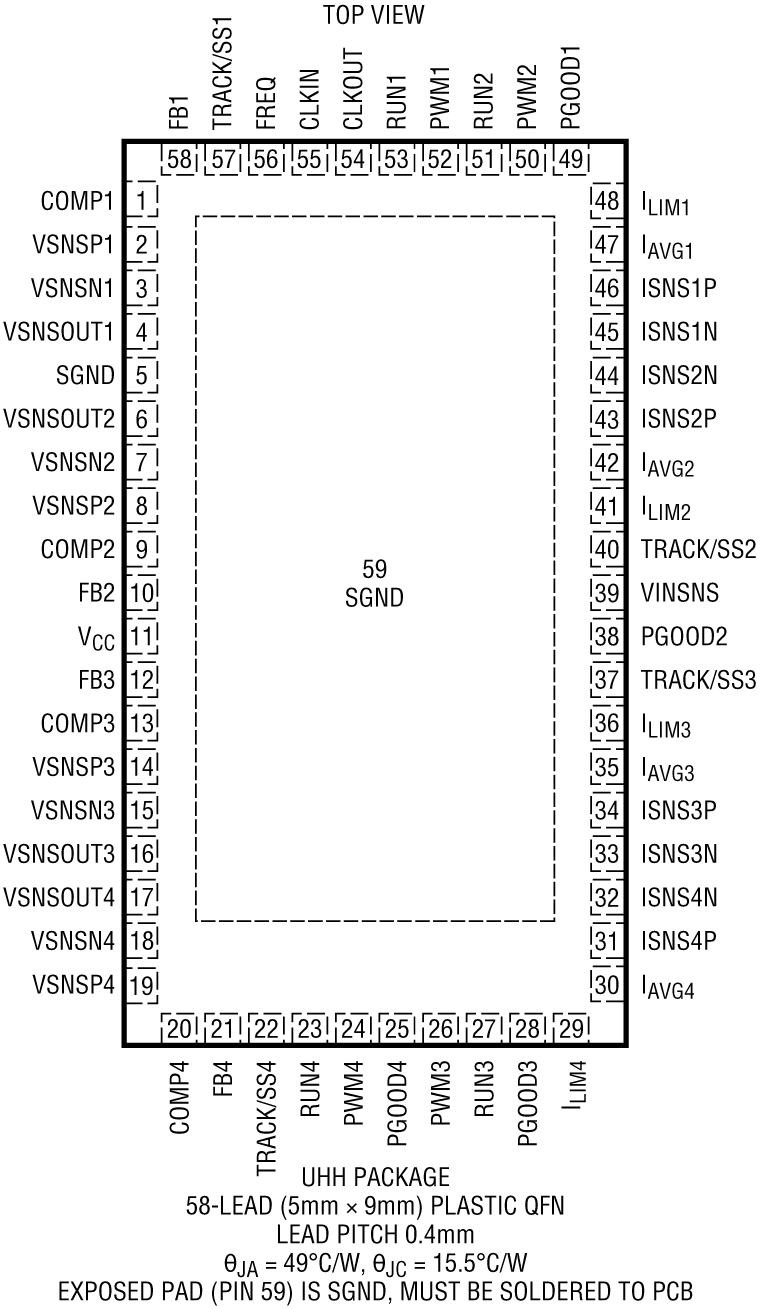

采用 58 引脚 5mm x 9mm QFN 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC7851EUHH#PBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851EUHH#TRPBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851EUHH-1#PBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851EUHH-1#TRPBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851IUHH#PBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851IUHH#TRPBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851IUHH-1#PBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC7851IUHH-1#TRPBF	58-Lead QFN (5mm x 9mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
Power System Managers & Sequencers 1
LTC2975	推荐新设计使用	具准确输入电流和能量测量功能的 4 通道 PMBus 电源系统管理器
Protection Switches & Controllers 1
LTC4370	推荐新设计使用	双电源二极管 “合路” 电流平衡控制器

部分模型	产品周期	描述
LTC3861	推荐新设计使用	具准确均流功能的双通道、多相、降压型电压模式 DC/DC 控制器

工具及仿真模型

LTspice 3

LTpowerCAD 2

LTpowerCAD中提供以下器件的设计工具：

LTC7851
LTC7851-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

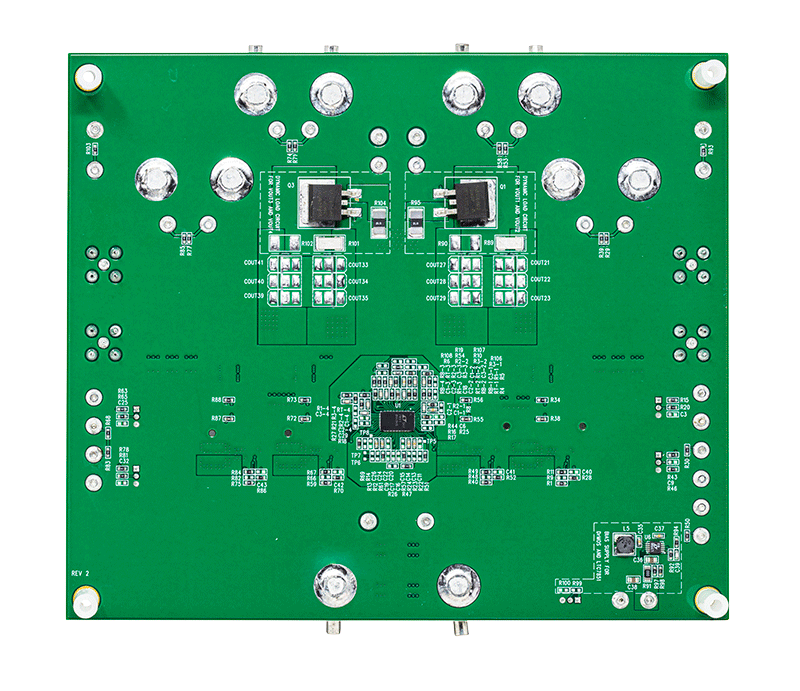

LTC7851EUHH演示板 | 4相电压模式降压控制器，7V ≤ VIN ≤ 14V；VOUT1 = 1.8V (30A)，VOUT2 = 1.5V (30A)，VOUT3 = 1.2V (30A)，VOUT4 = 1V (30A)

立即购买更多内容

产品详情

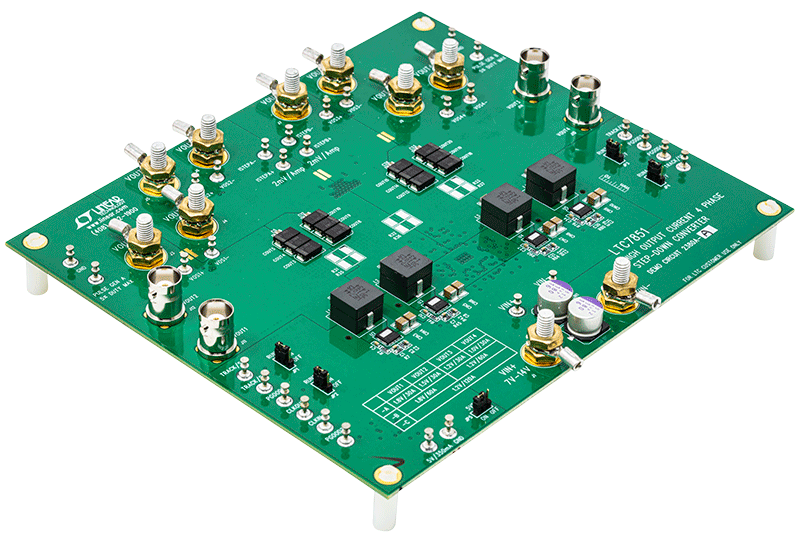

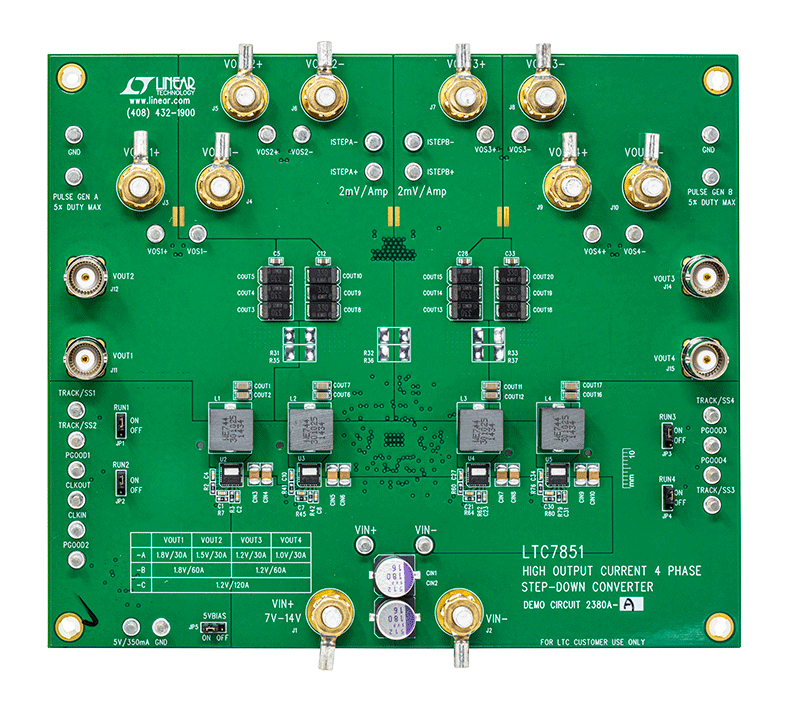

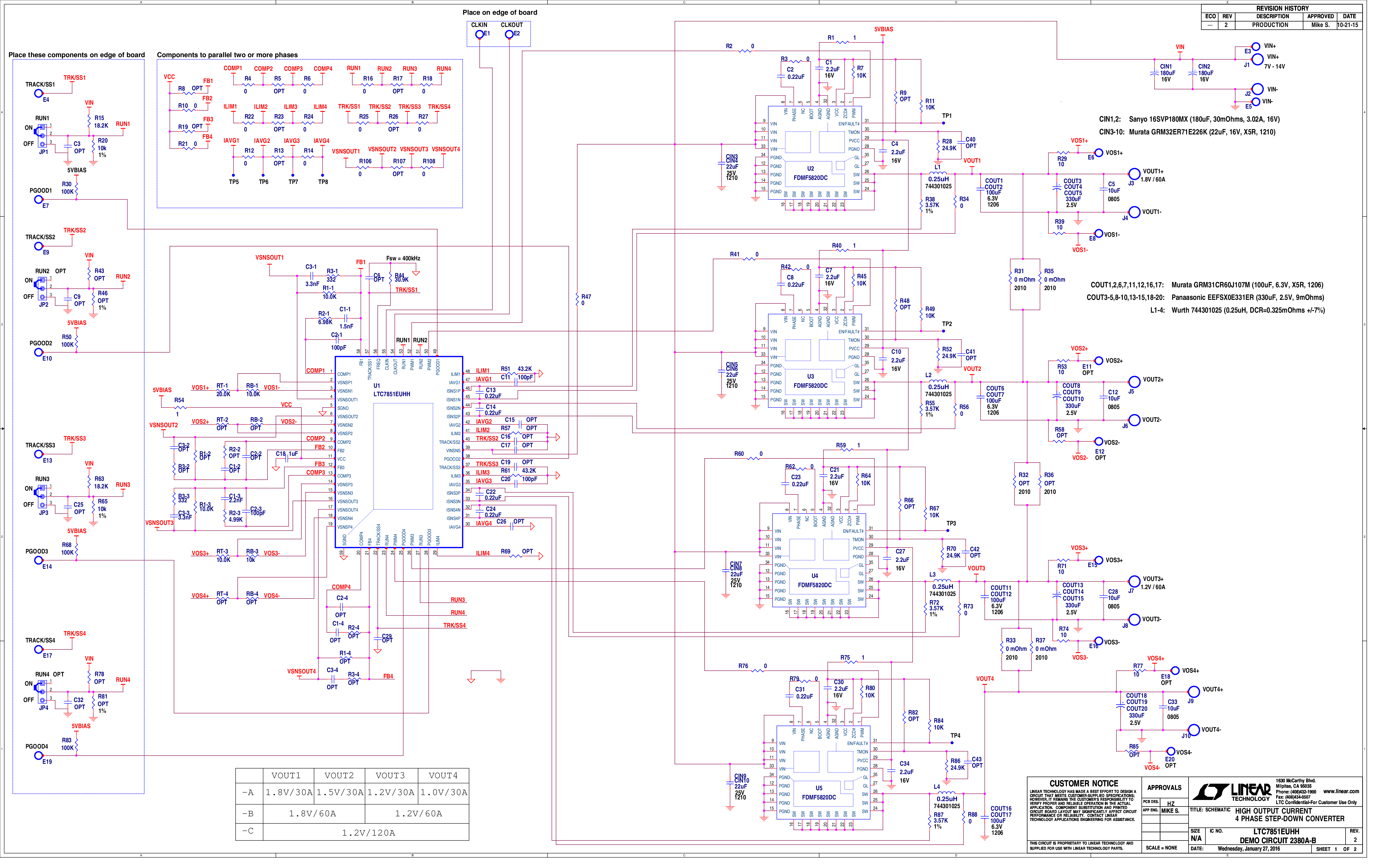

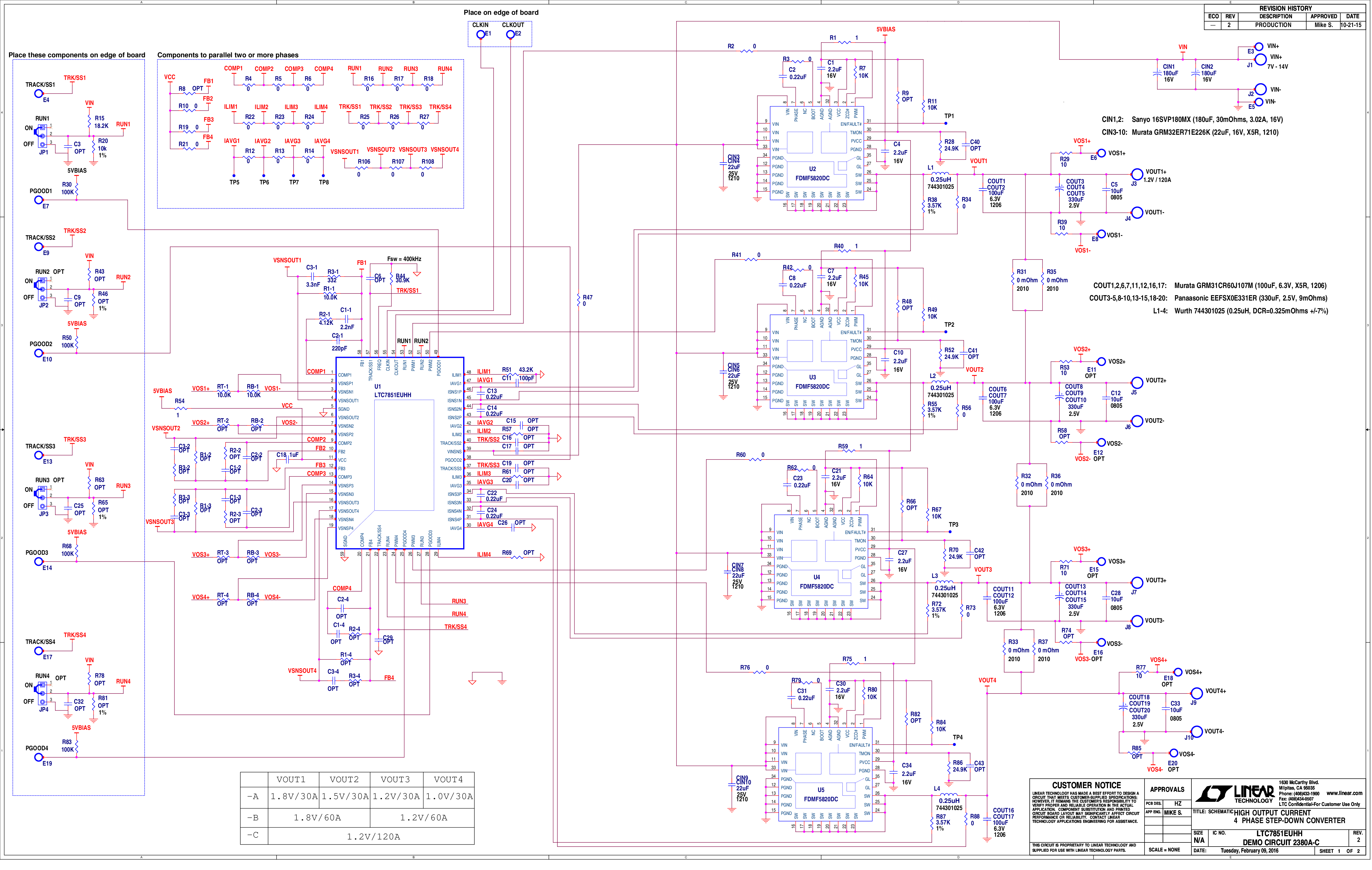

演示电路DC2380A内置LTC7851，一款高性能4相降压型电压模式控制器。DC2380A-A采用7V至14V输入电源电压工作，提供以下四个高电流输出：1.8V (30A)、1.5V (30A)、1.2V (30A)和1.0V (30A)。由于LTC7851不包括MOSFET驱动器，因此其PWM输出可驱动外部DrMOS器件。

资料

DC2380A - Design Files
2017/5/1

DC2380A - Demo Manual
2016/3/29

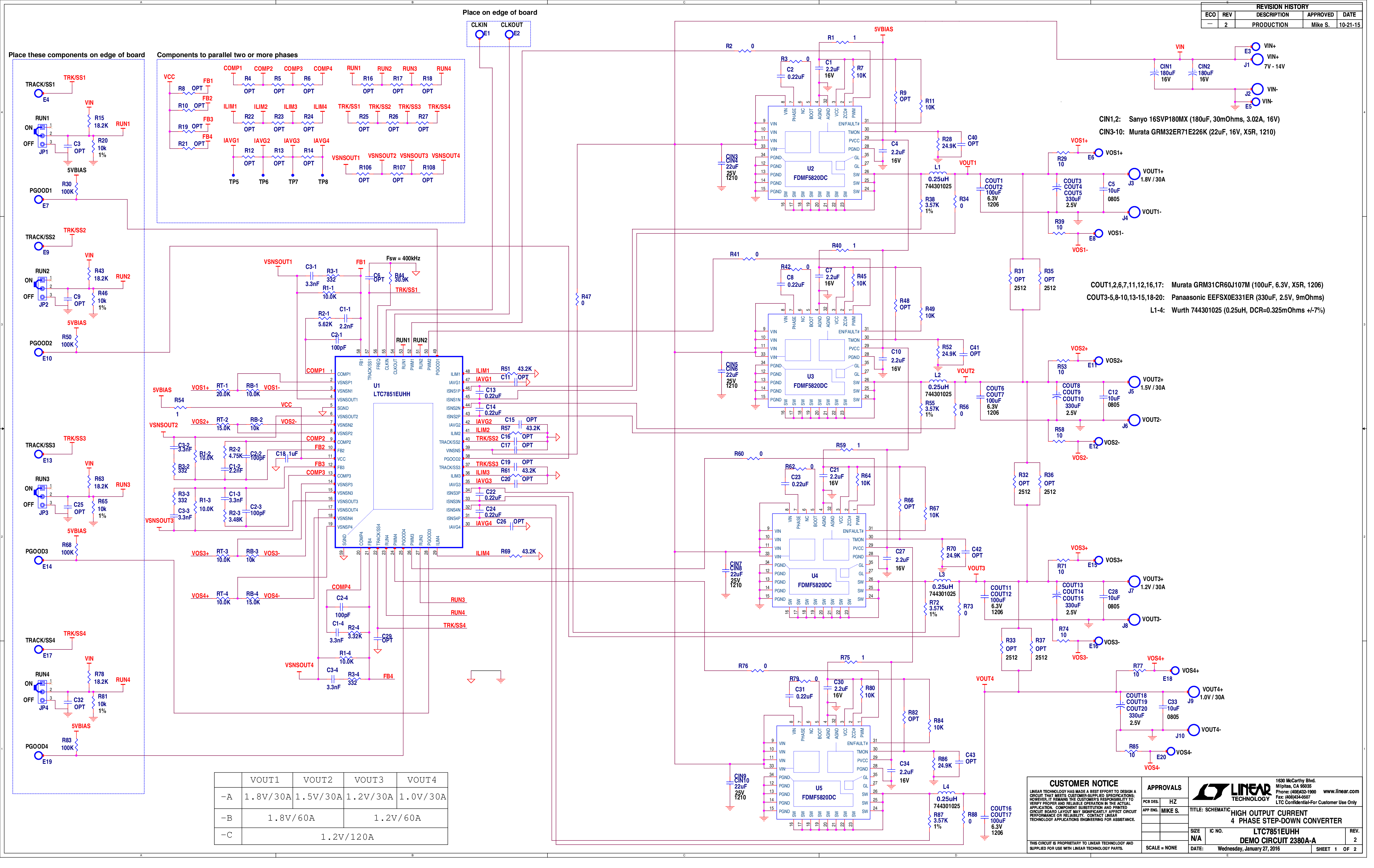

DC2380A-A - Schematic
