LTC9101-2

推荐新设计使用

12/24端口IEEE 802.3bt 4对PoE PSE数字控制器

数据手册 (Rev. A)

产品模型: 2

Viewing:

产品详情

完全符合 IEEE 802.3bt 3 类和 4 类标准的 PSE
多达 24 个 PSE 端口，每个端口有两个电源通道
可耐受 +80V/–20V 面向引脚的端口
受 ECC 保护的 eFlash 和数据 RAM
每个通道均具有低功耗路径损耗
- 100mΩ 检测电阻
- 30mΩ 或低 MOSFET R_DS(ON)
芯片组提供电气隔离
- 不再需要光电元件和隔离式 3.3V 电源

可靠性极高的多点 PD 检测
- 连接检查可以区分单签名和双签名 PD
持续的每端口电压和电流监控
与 1MHz I²C 兼容的串行控制接口
引脚或 I²C 可编程 PD 电源

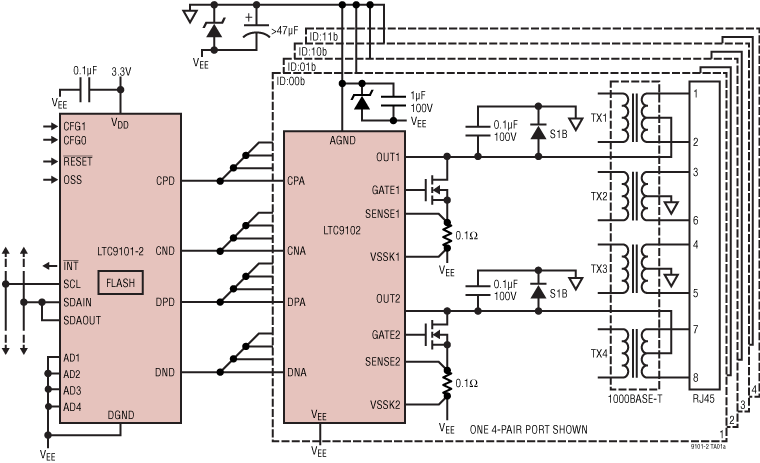

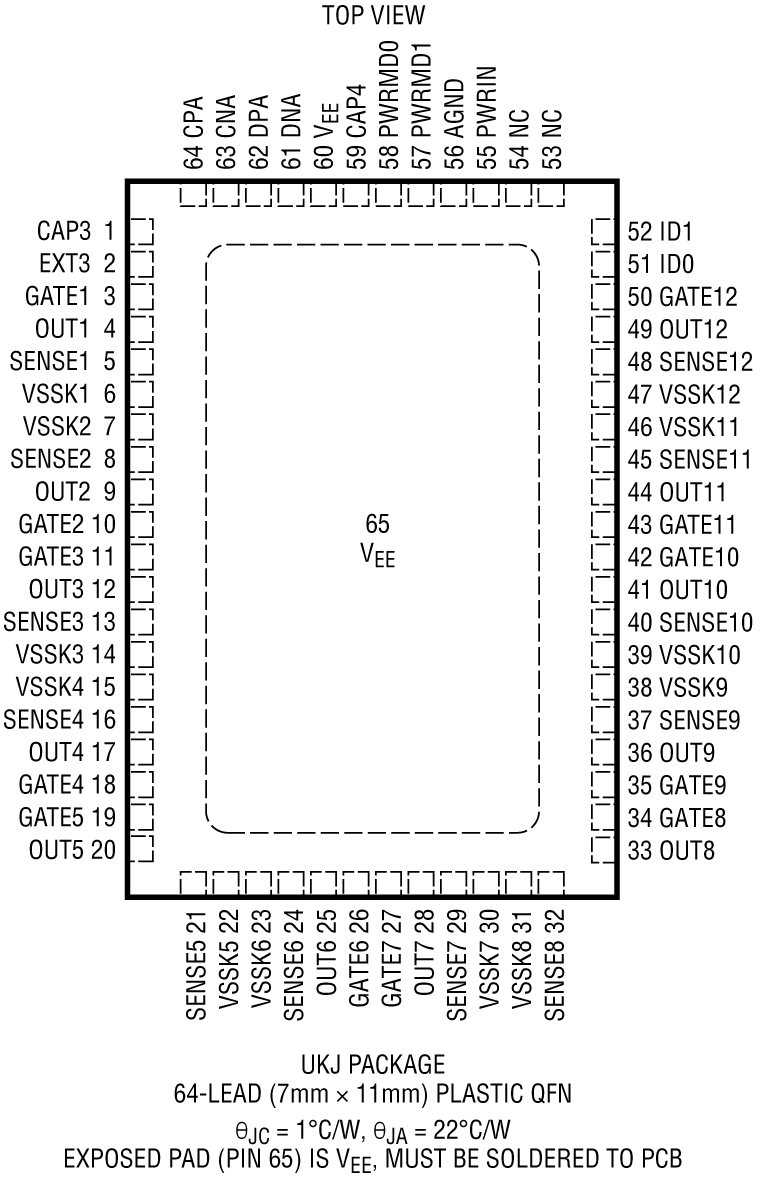

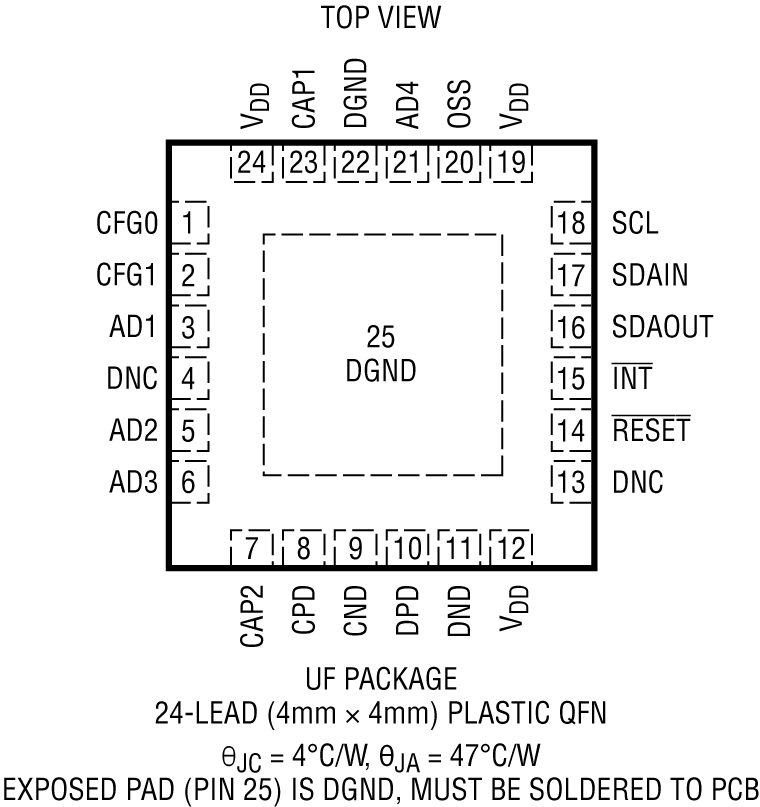

采用 24 引脚 4mm × 4mm (LTC9101‑2) 和 64 引脚 7mm × 11mm (LTC9102) QFN 封装

参考资料

数据手册 1

LTC9101-2/LTC9102: 12/24-Port IEEE 802.3bt PoE PSE Controller Data Sheet (Rev.A) 03/24/2023

用户手册 1

UG-2131: Evaluating the LTC9101-2A/LTC9101-2 and LTC9102 48-Channel IEEE 802.3at/bt PSE (Rev.0) 10/06/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC9101AUF-2#PBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC9101AUF-2#TRPBF	24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

Evaluation Software 1

Software Interface Datasheet

The software interface datasheet for this PSE may be requested from the Software Request Form (SRF). This datasheet describes the I²C interface and programming details for the respective PSE controller.

Software Request Form

评估套件

评估 LTC9101-2A/LTC9101-2 和 LTC9102 48 通道 IEEE 802.3at/bt PSE

立即购买更多内容

产品详情

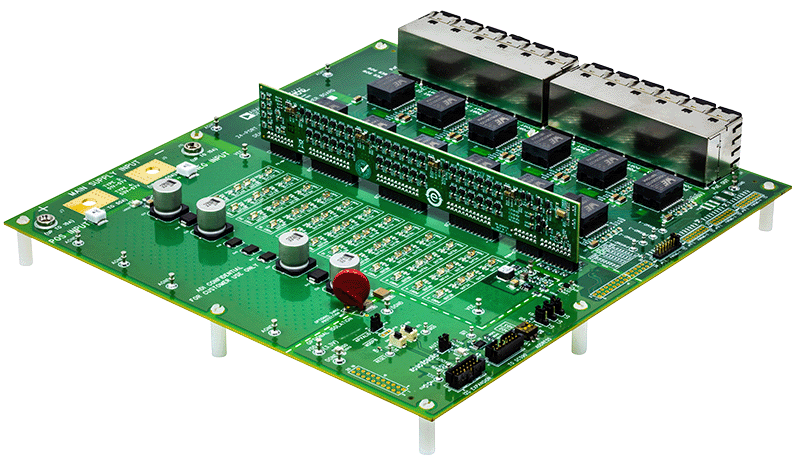

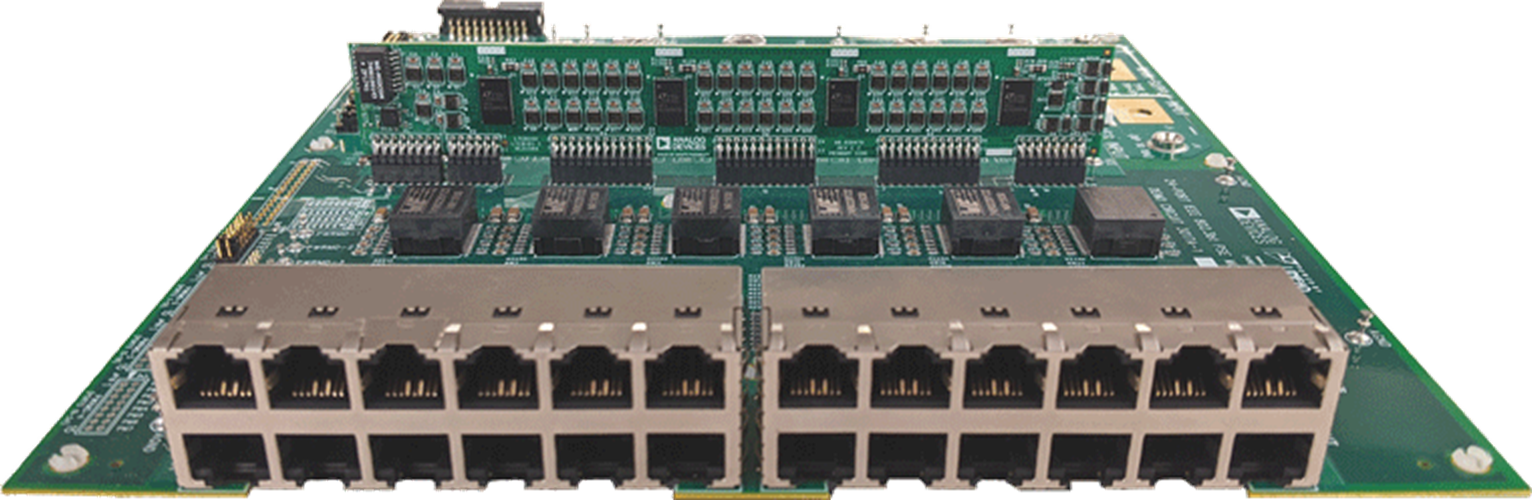

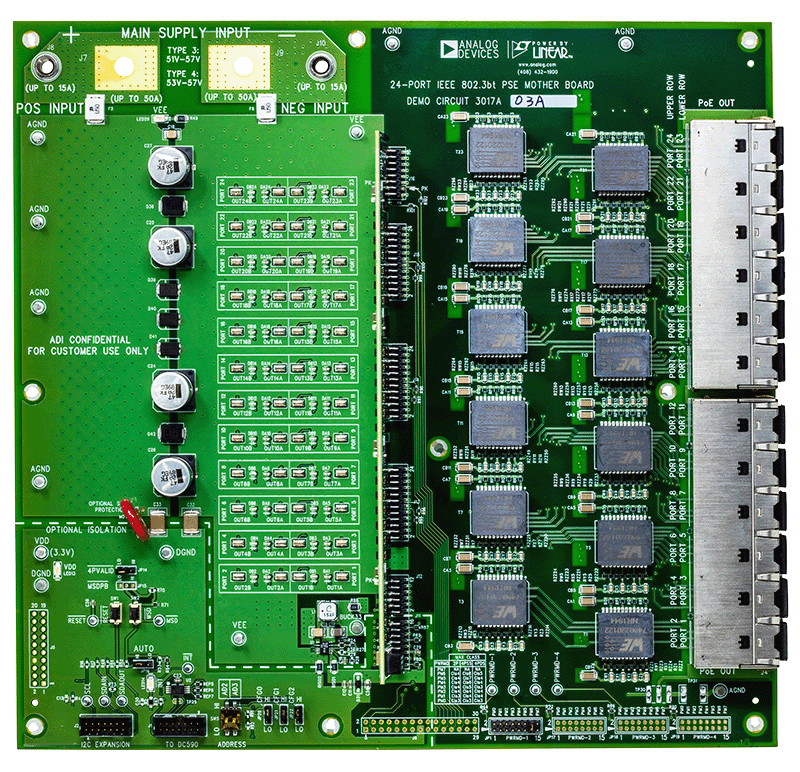

EVAL-LTC9101-2 是一款符合 IEEE 802.3at/bt 标准的 48 通道电源设备 (PSE)。EVAL-LTC9101-2 套件包括 DC3159A-D 或 DC3159A-C 子卡、DC3017A-B 主板，并采用 LTC9101-2A/LTC9101-2 和 LTC9102 芯片组。

在 EVAL-LTC9101-2 KIT 中，子卡具有单个 LTC9101-2A 或 LTC9101-2 数字控制器。DC3159A-D 子卡具有 LTC9101-2A，DC3159A-C 具有 LTC9101-2。该数字控制器与四个 LTC9102（12 通道）模拟控制器连接，总共 48 个 PSE 通道。

LTC9101-2A/LTC9101-2 使用专有的隔离数据接口，允许 LTC9101-2 直接连接到主机控制器 I²C 接口，无需昂贵的光耦合器和额外的 3.3 V 电源。

EVAL-LTC9101-2A 套件可连接最多 48 个 802.3af/at PD，每两个端口有一个以太网分路器，以进行 2 对功率评估。该套件版本需要通过 I²C 控制主机。

EVAL-LTC9101-2 套件可在每个端口直接连接最多 24 个 802.3af/at/bt PD，以进行 4 对功率评估。该套件版本可以自主运行或通过 I²C 控制主机。

LED 指示灯快速显示 48 个电源通道的通道状态。可选的板载降压稳压器可从 V_EE 电源提供 3.3V 电压来为数字电路供电。该演示手册提供了 EVAL-LTC9101-2 KIT 概述和快速启动程序。
