LTM4663

推荐新设计使用

超薄1.5A µModule热电冷却器(TEC)调节器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 内置两个零漂移、轨到轨斩波放大器
  • 输入电压范围：2.7V至5.5V
  • 1.5A驱动能力
  • 1%精度2.5V内部基准电压输出
  • 独立的可编程加热和冷却限流
  • TEC电压和电流监控
  • 可编程最大TEC电压
  • 默认2MHz开关频率
  • 可在1.85MHz至3.25MHz之间同步
  • 支持NTC、PTC和RTD热传感器
  • 3.5mm × 4mm × 1.3mm LGA封装
LTM4663
超薄1.5A µModule热电冷却器(TEC)调节器

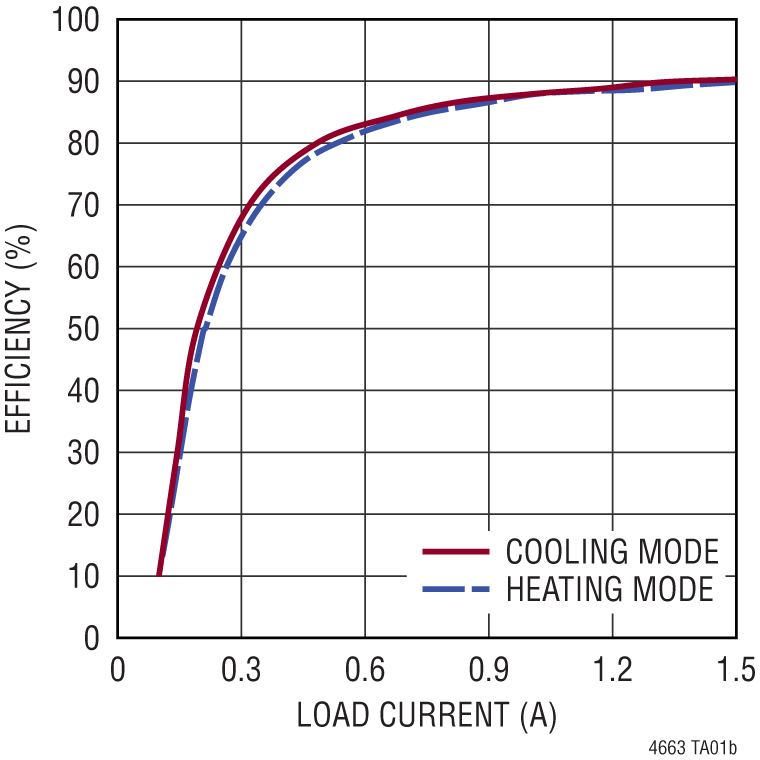

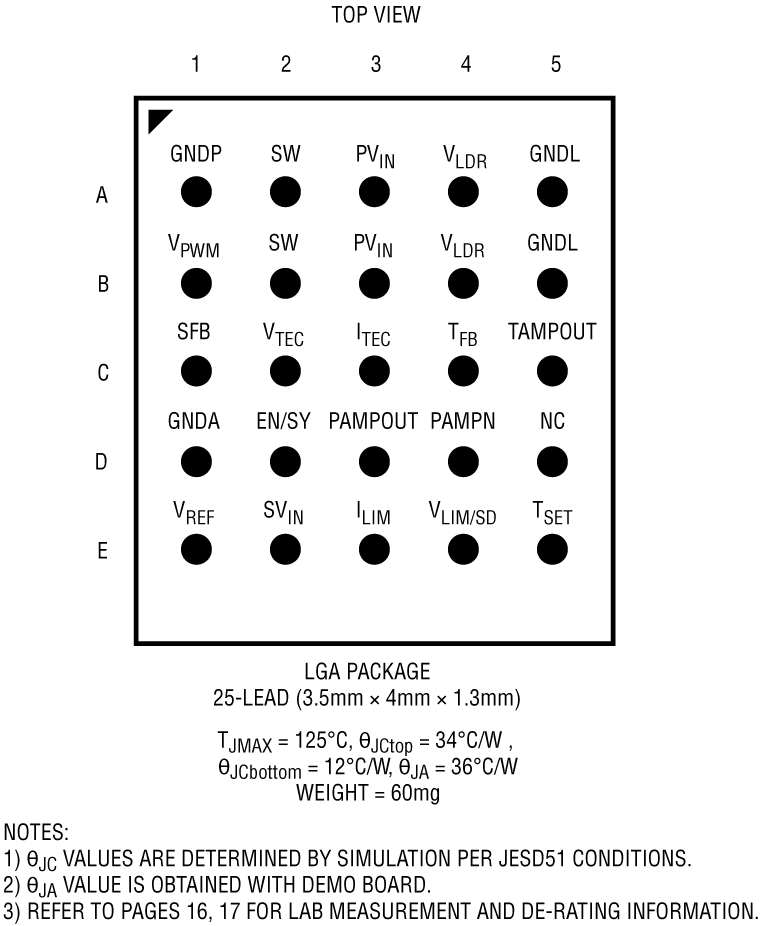

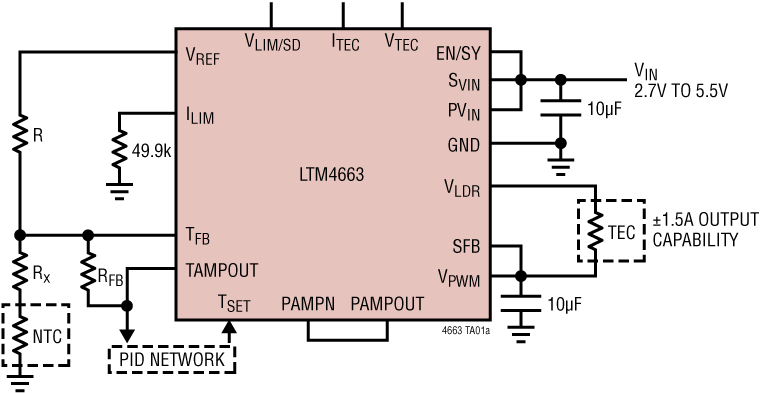

LTM4663 Application Circuit LTM4663 Performance Graph LTM4663 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1

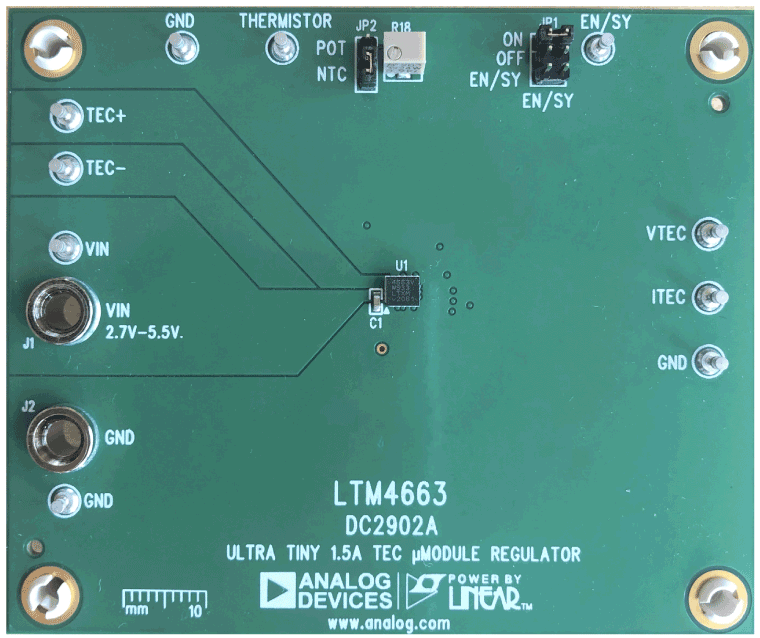

DC2902A

LTM4663 演示板 | 超薄 1.5A 热电冷却器 (TEC) μModule 稳压器

立即购买 更多内容

产品详情

演示电路 DC2902A 是一款采用 LTM4663 μModule 稳压器的热电冷却器稳压器。该演示板的输入电压范围为 2.7V 至 5.5V，可提供高达 1.5A 的灌电流或拉电流。在 LTM4663 内，一个线性功率级与一个 PWM 功率级一起，形成一个 H 桥配置。通过 TEC 馈入的电流的方向可以为正（冷却模式），也可以为负（加热模式）。LTM4663 具有两个内置的零点漂移和轨至轨斩波放大器，这些放大器可用作热敏电阻输入放大器，并形成模拟温度控制环路。LTM4663 提供 1％ 精度的 2.5V 内部基准电压，以偏置热敏电阻温度检测电路，并为冷却和加热模式编程最大 TEC 电流和电压限值。

该演示板具有默认的 2MHz 开关频率，可以与施加到 EN/SY 输入引脚 (JP1：EN/SY) 的 1.85MHz 至 3.25MHz 的外部时钟同步。时钟高电平必须高于 2.1V，时钟低电平必须低于 0.8V。最大 TEC 限流值可以通过电阻 R7（默认值：冷却模式：1.5A； 加热模式：–1.5A）进行编程。最大 TEC 限压值可以通过电阻 R10（默认值：冷却模式：5V；加热模式：–4.8A）进行编程。其他功能包括用于 TEC 电压监控器的 VTEC 输出和用于 TEC 电流监控器的 ITEC 输出

LTM4663 数据手册提供了完整的运行和应用说明。数据手册必须与演示手册配合阅读。
DC2902A
LTM4663 演示板 | 超薄 1.5A 热电冷却器 (TEC) μModule 稳压器
DC2902A Evaluation Board
