LTM8063

推荐新设计使用

40VIN、2A Silent Switcher µModule 稳压器

数据手册 (Rev. C)
产品模型
3
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低噪声 Silent Switcher® 架构
  • 宽输入电压范围：3.2V 至 40V
  • 宽输出电压范围：0.8V 至 15V
  • 12VIN、5VOUT、TA = 85°C 时的连续输出电流为 2A
  • 2.5A 峰值电流
  • 可选的开关频率：200kHz 至 2.2MHz
  • 外部同步
  • 可配置为逆变器
  • 6.25mm × 4mm × 2.22mm BGA 封装
LTM8063
40VIN、2A Silent Switcher µModule 稳压器

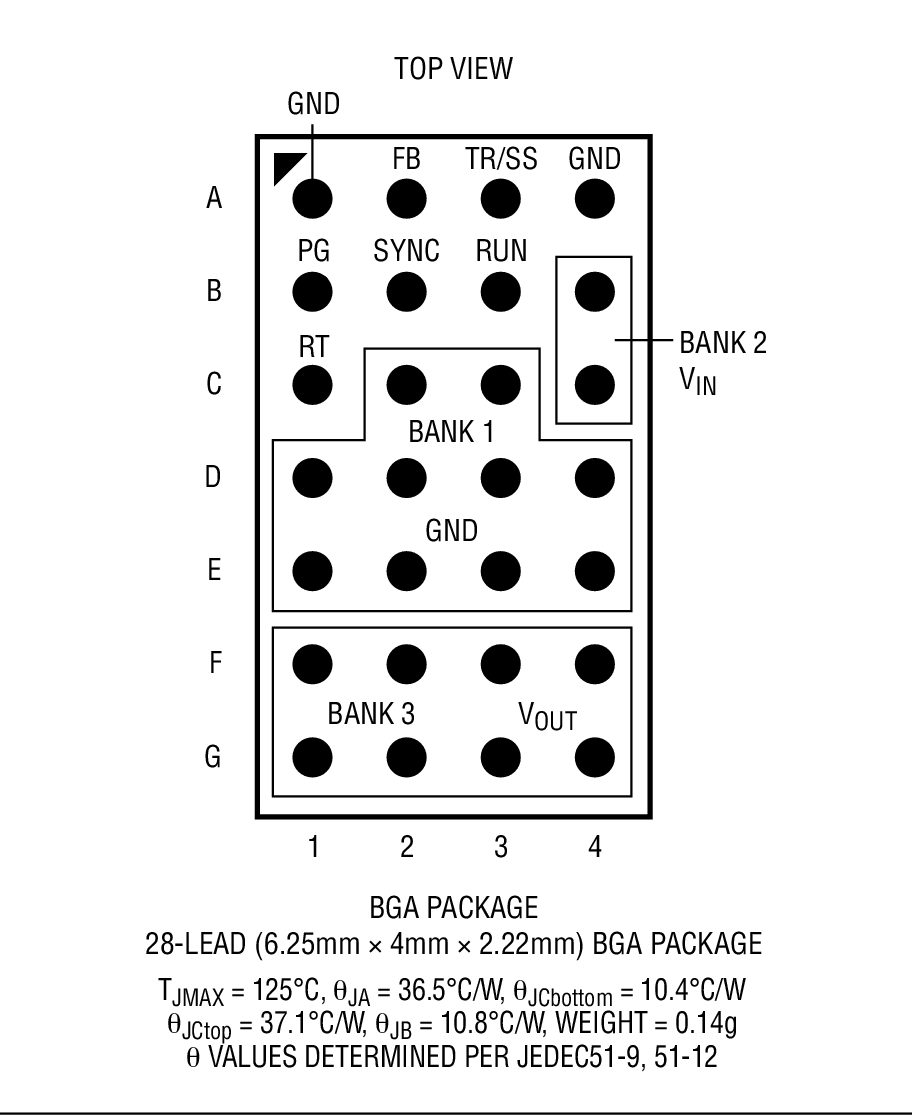

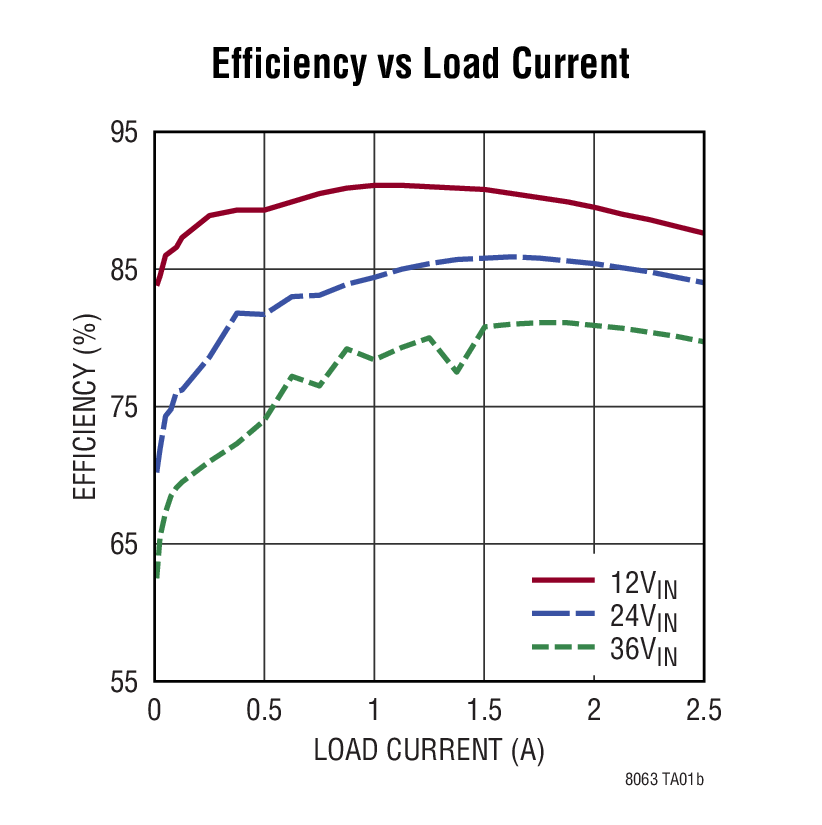

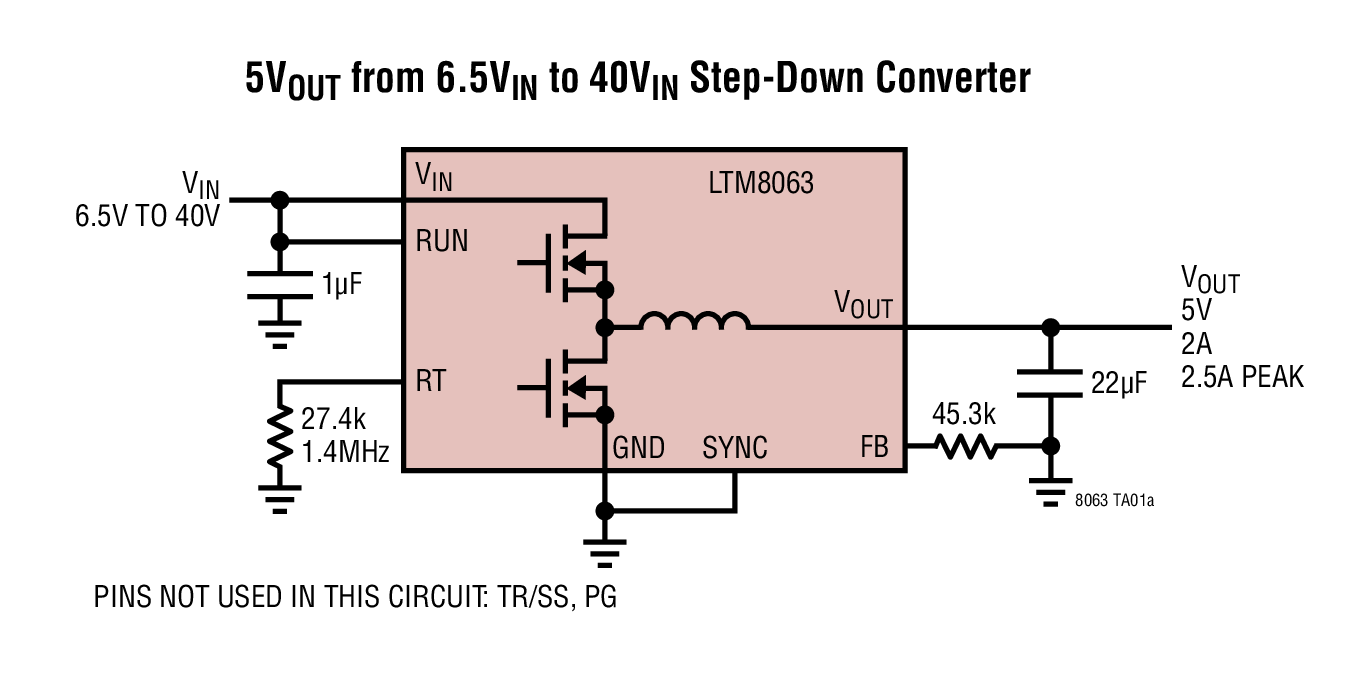

5VOUT from 6.5VIN to 40VIN Step-Down Converter Efficiency vs Load Current Package Image 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

硬件生态系统

部分模型 产品周期 描述
Protection Switches & Controllers 2
LTC4380
推荐新设计使用 低静态电流浪涌抑制器
LTC4231
推荐新设计使用 微功率热插拔控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTM8063
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1

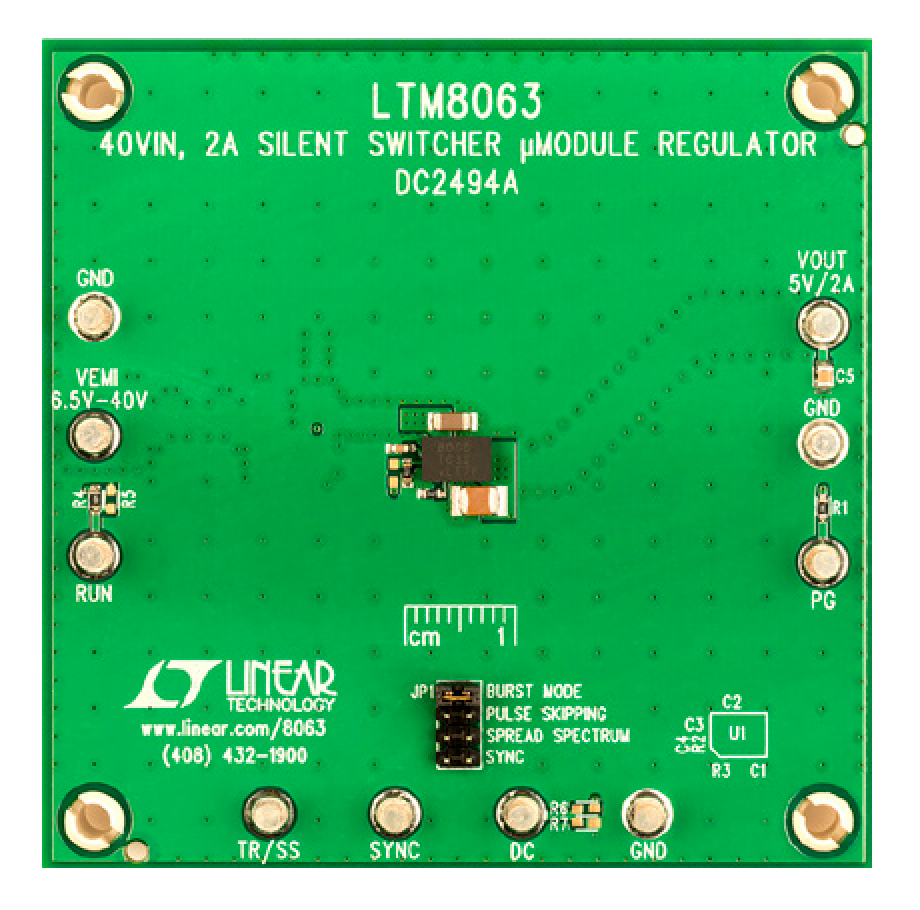

DC2494A

LTM8063 演示板 | 40V、2A 降压型 μModule 稳压器

立即购买 更多内容

产品详情

演示电路 2494A 是一款采用 LTM8063 的 40V、2A 降压型 μModule® 稳压器。该演示板专为采用 6.5V 至 40V 输入产生 5V 输出而设计。宽输入范围允许使用多种输入源，例如汽车电池和工业电源。只需通过修改适当的电阻器和/或电容器，即可在 DC2494A 上变更 LTM8063 的输出电压、开关频率、软启动和电源良好等用户可调特性。
DC2494A
LTM8063 演示板 | 40V、2A 降压型 μModule 稳压器
DC2494A
