LTM9013
最后购买期限300MHz 宽带接收器
- 产品模型
- 2
产品详情
- 集成型 I/Q 解调器、IF 放大器、和双通道 14 位、310Msps 高速 ADC
- 外部高通滤波器允许进行带宽调节
- 用于每个通道的 300MHz 低通滤波器
- RF 输入频率范围：0.7GHz 至 4GHz
- 50Ω 单端 RF 端口
- 50Ω 差分 LO 端口
- 频率平坦度：1.3dB (典型值)
- 在 -7dBFS 具有 66dBc IM3 电平
- 在 -1dBFS 具有 59dB SNR
- 并联 DDR LVDS 输出
- 时钟占空比稳定器
- 低功率：2.6W
- 停机和打盹模式
- 15mm x 15mm BGA 封装

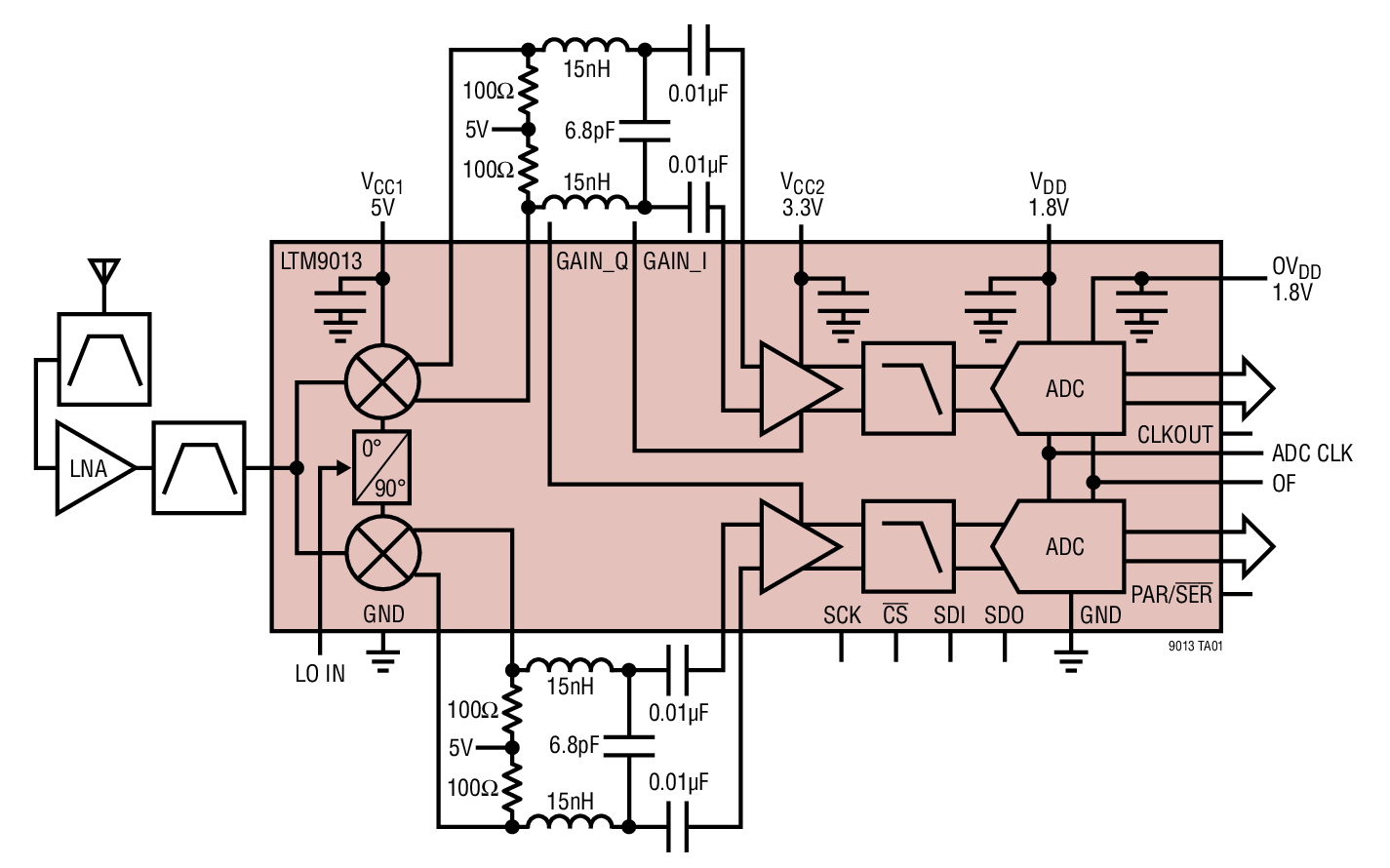

LTM®9013 是一款 300MHz 宽带接收器。该器件采用集成系统级封装 (SiP) 技术，是 μModule® (微型模块) 接收器，内置一个双通道高速 14 位 A/D 转换器、低通滤波器、差分增益级和一个正交解调器。
LTM9013 非常适合于宽带 I/Q 接收器应用，其 AC 性能包括 59dB SNR 和 1.3dB 频率平坦度 (从 DC 至 300MHz)。在该器件的外部使用一个高通滤波器或简单的 AC 耦合，以实现设计灵活性。集成型片内宽带变压器在 RF 输入端上提供了一个 50Ω 单端接口。
一个 5V 电源负责为解调器供电，而一个 3.3V 电源则用于给 IF 放大器供电，以实现较小的失真。一个 1.8V 电源允许执行低功率 ADC 操作。一个单独的输出电源使得 DDR LVDS 输出能够驱动 1.8V 逻辑电路。一个可任选的多路复用器允许两个通道共用一根数字输出总线。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
应用
- 电信
- 宽带、低 IF 接收器
- 数字预失真接收器
- 蜂窝基站
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

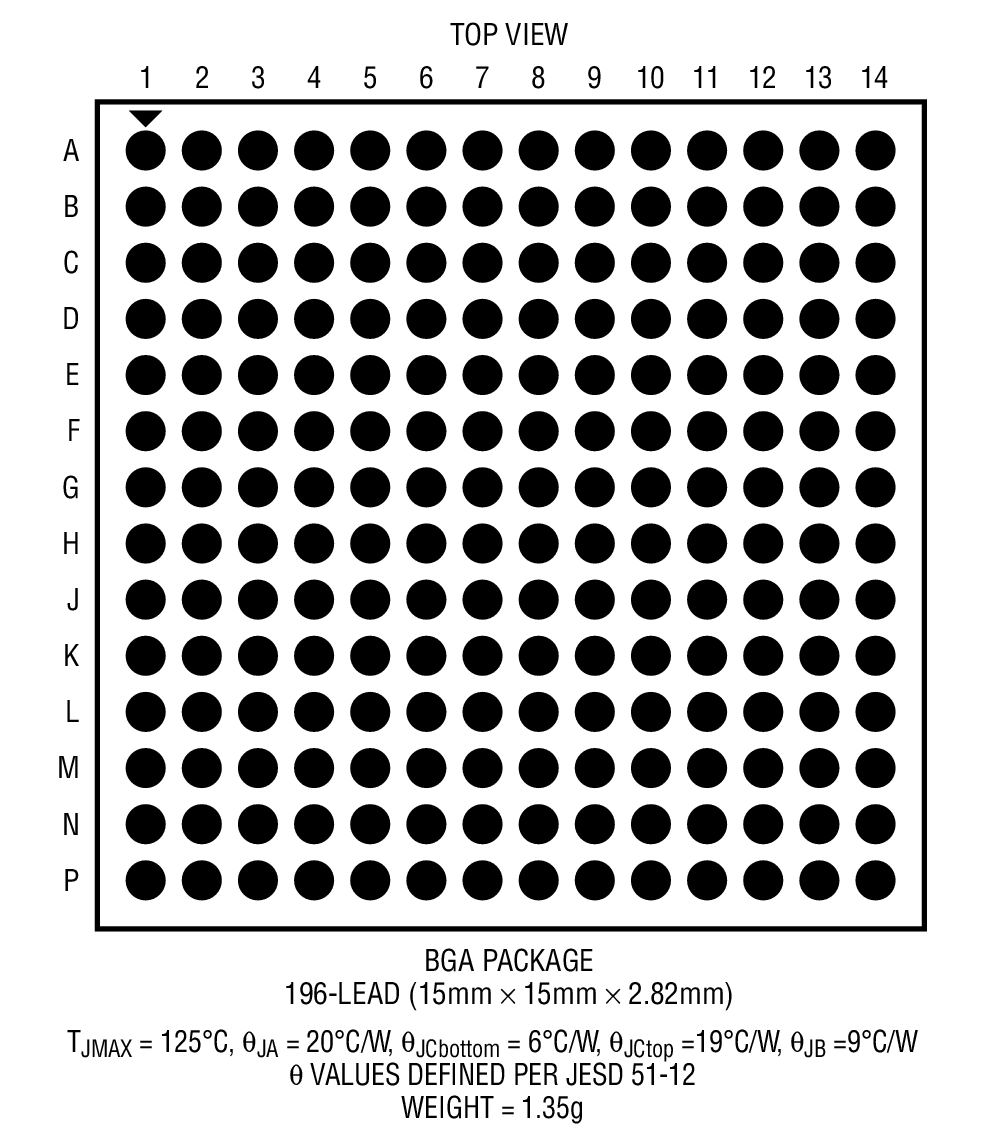

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM9013CY-AA#PBF | 196-Lead BGA (15mm x 15mm x 2.82mm) | ||
| LTM9013IY-AA#PBF | 196-Lead BGA (15mm x 15mm x 2.82mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule |
||
| LTM9013CY-AA#PBF | 最后购买期限 | |
| LTM9013IY-AA#PBF | 最后购买期限 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

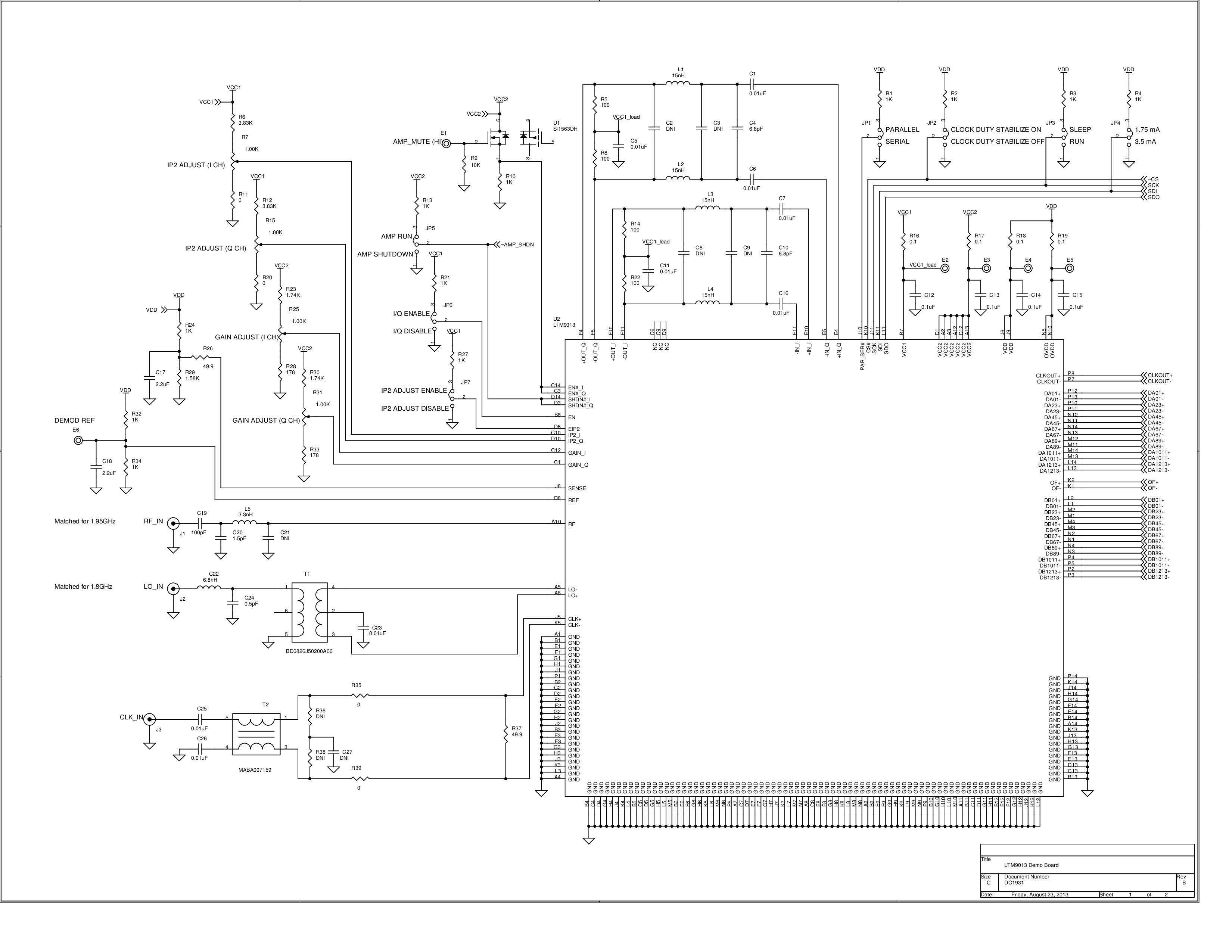

DC1931B LTM9013-AA Demo Board, 300MHz Digital Pre-Distortion Receiver, Requires DC1371
