MAX1232
量产微处理器监测器
升级后的MAX1232使功耗降低10倍
- 产品模型
- 12
Viewing:
产品详情
- 功耗只有DS1232的1/10
- 精密电压监控器——可调+4.5V或+4.75V
- 电源正常/复位脉冲宽度——250ms（最小值）
- 无需外部元件
- 可调看门狗定时器——150ms、600ms或1.2s
- 用于外部覆盖的去抖手动复位输入
- 采用8引脚PDIP/SO和16引脚宽SO封装

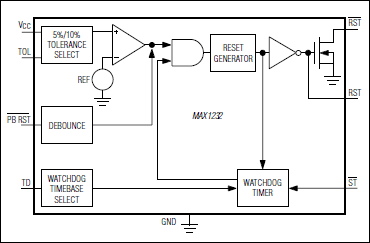

MAX1232微处理器(µP)监控电路提供µP管理和电源监控功能，而功耗仅为DS1232的1/10。MAX1232通过监控电源、监控软件执行和提供去抖手动复位输入来增强µP系统的电路可靠性。MAX1232是Dallas DS1232的直接升级产品。
在上电、关断和低压掉电条件下（可通过数字方式选择5%或10%的电源容差）提供持续时间至少250ms的复位脉冲。还具有去抖手动复位输入，用于强制复位输出保持活动状态至少250ms。数字可编程看门狗定时器用于监控软件执行，并可编程为150ms、600ms或1.2s的超时设置。MAX1232无需外部元件。
应用
- 计算机
- 控制器
- 重要µP电源监控
- 智能仪器
参考资料
数据手册 3
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1232CPA+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MAX1232CSA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX1232CSA+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX1232CWE+ | Small-Outline IC, Wide (0.3in) | ||
| MAX1232CWE+T | Small-Outline IC, Wide (0.3in) | ||
| MAX1232EPA+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MAX1232ESA+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX1232ESA+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX1232EWE+ | Small-Outline IC, Wide (0.3in) | ||
| MAX1232EWE+T | Small-Outline IC, Wide (0.3in) | ||
| MAX1232MJA | Ceramic Dual-In-Line, Narrow (0.3in) | ||
| MAX1232MJA/883B | Ceramic Dual-In-Line, Narrow (0.3in) |
