MAX17570

推荐新设计使用

4.5V 至 60V、300mA、超小型、高效率同步降压 DC-DC 转换器

数据手册 (Rev. 1)
产品模型
12
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 减少外部元件数量并降低总成本
    • 无肖特基同步操作
    • 内部补偿
    • 内部软启动
    • 全陶瓷电容器，超紧凑布局
  • 灵活支持系统中的多个电源轨
    • 宽输入电压范围：4.5V 至 60V
    • 3.3V 和 5V 固定输出电压
    • 可调输出范围为 0.9V 至 VIN 的 97%
    • 提供高达 300mA 的负载电流
    • 200kHz 至 1MHz 可调开关频率，具有外部时钟同步功能
  • 降低功耗
    • 95.8% 峰值效率（VIN = 15V、VOUT = 12V、IOUT = 150mA）
    • 关断电流 = 2.2μA（典型值）
    • PFM 选项，可实现出色的轻负载效率
  • 在恶劣工业环境中可靠运行
    • 打嗝模式限流和自动重试启动
    • 开漏电源正常输出（RESET 引脚）
    • 可编程 EN/UVLO 阈值
    • 单调启动至预偏置输出
    • 过温保护
    • -40°C 至 +125°C 工业级高工作温度范/-40°C 至 +150°C 结温范围
    • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求
MAX17570
4.5V 至 60V、300mA、超小型、高效率同步降压 DC-DC 转换器

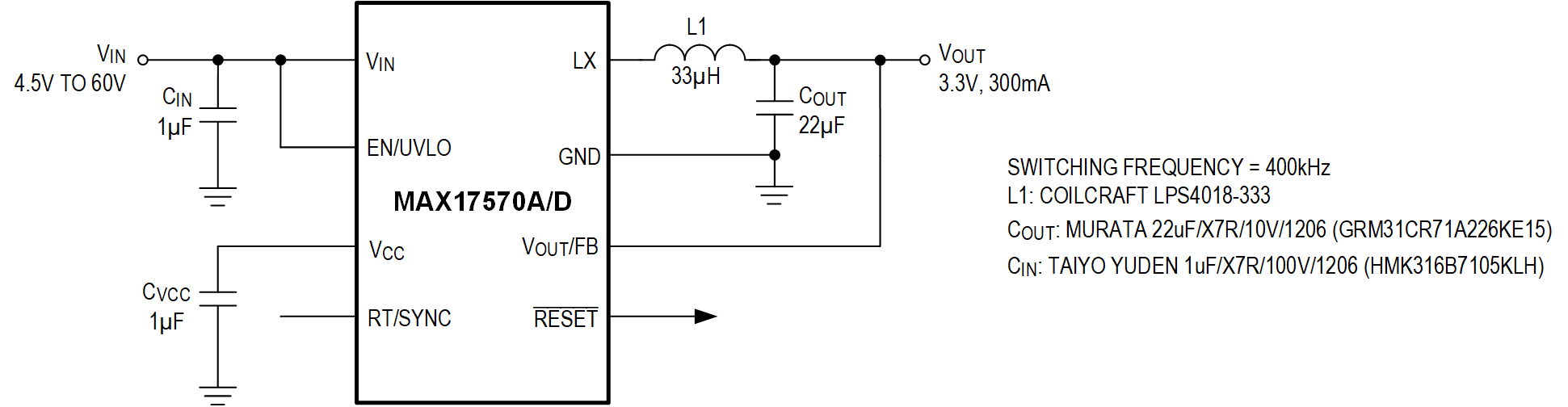

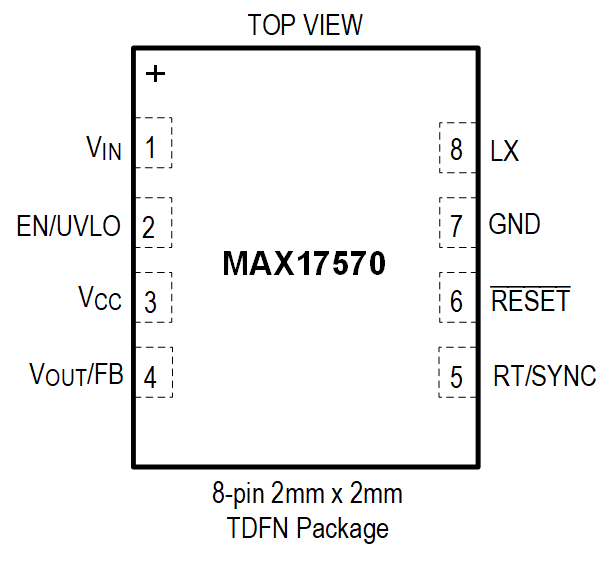

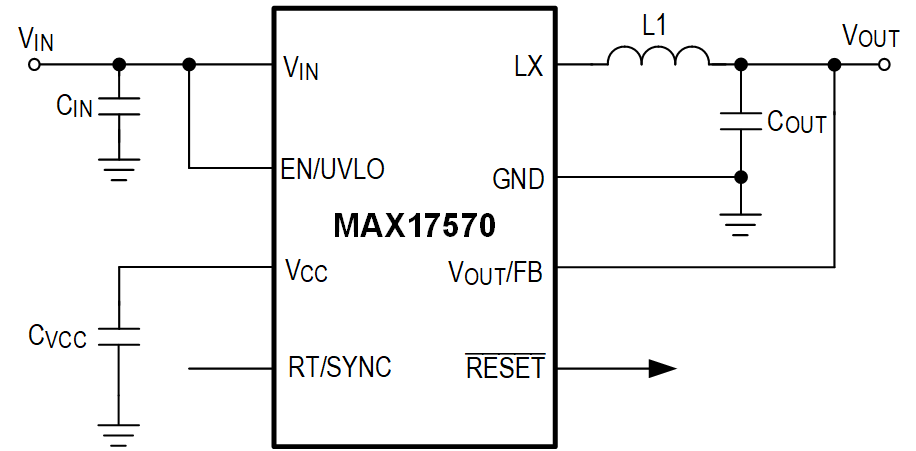

MAX17570 Simplified Application Diagram MAX17570 Typical Application Circuit MAX17570 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

EE-Sim Power®工具 1

EE-Sim DC-DC转换器工具可根据您的要求快速创建完整的电源设计，包括原理图、BOM（采用市售部件）、时域和频域仿真。您可以下载自定义原理图，在独立EE-Sim OASIS仿真器中进一步分析，其中采用SIMPLIS和SIMetrix SPICE引擎。

立即开始EE-Sim

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX17570A/MAX17570D Evaluation Kits

适用于 MAX17570A/MAX17570D 的评估套件

立即购买 更多内容

特性和优点

  • 工作输入电源电压高达 60V
  • 固定 3.3V PWM 和 PFM 应用电路
  • 高达 300mA 的负载电流
  • 400kHz 开关频率
  • 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
  • 开漏 RESET 输出
  • 为了将 MAX17570A 同步到外部时钟源而提供
  • 过流和过温保护
  • 经过验证的 PCB 布局
  • 全面装配且经过测试
  • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

MAX17570A/MAX17570D 评估套件（EV 套件）设计可靠，用于评估 MAX17570A/MAX17570D 高压、高效、同步降压型 DC-DC 转换器的性能。MAX175-70A/MAX17570D EV 套件在 4.5V 至 60V 输入电压范围内工作，可在固定 3.3V 输出下提供高达 300mA 的电流。MAX17570A 在所有负载下以 PWM 模式工作，而 MAX17570D 在轻负载下以 PFM 模式工作。

该 EV 套件具有可调输入欠压锁定、开漏 RESET、过流保护和外部频率同步和热关断功能。The MAX17570 IC 数据手册提供了有关零件的完整描述，在使用此 EV 套件之前应同时参阅该描述与本 EV 套件数据手册。

eval board
schematic 4
schematic 5
schematic 6
MAX17570B/MAX17570E Evaluation Kits

用于 MAX17570B/MAX17570E 转换器的评估套件

立即购买 更多内容

特性和优点

  • 工作输入电源电压高达 60V
  • 固定 5V PWM 和 PFM 应用电路
  • 高达 300mA 的负载电流
  • 400kHz 开关频率
  • 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
  • 开漏 RESET 输出
  • 为了将 MAX17570B 同步到外部时钟源而提供
  • 过流和过温保护
  • 经过验证的 PCB 布局
  • 全面装配且经过测试
  • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

MAX17570B/MAX17570E 评估套件（EV 套件）设计可靠，用于评估 MAX17570B/MAX17570E 高压、高效、同步降压型 DC-DC 转换器的性能。MAX17570B/MAX17570E EV 套件在 6.5V 至 60V 输入电压范围内工作，可在固定 5V 输出下提供高达 300mA 的电流。MAX17570B 在所有负载下以 PWM 模式工作，而 MAX17570E 在轻负载下以 PFM 模式工作。

该 EV 套件具有可调输入欠压闭锁 (UVLO)、开漏 RESET、过流保护、外部频率同步和热关断特性。MAX17570 IC 数据手册提供了有关零件的完整描述，在使用这些 EV 套件之前应同时参阅该描述与本 EV 套件数据手册。

eval board
schematic 7
schematic 8
schematic 9
MAX17570C/MAX17570F Evaluation Kits

用于 MAX17570C/MAX17570F 转换器的评估套件

立即购买 更多内容

特性和优点

  • 工作输入电源电压高达 60V
  • 可调 12V PWM 和 PFM 应用电路
  • 高达 300mA 的负载电流
  • 400kHz 开关频率
  • 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
  • 开漏 RESET 输出
  • 为了将 MAX17570C 同步到外部时钟源而提供
  • 过流和过温保护
  • 经过验证的 PCB 布局
  • 全面装配且经过测试
  • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

MAX17570C/MAX17570F 评估套件（EV 套件）设计可靠，用于评估 MAX17570C/MAX17570F 高压、高效、同步降压型 DC-DC 电源模块的性能。MAX175-70C/MAX17570F EV 套件在 15V 至 60V 输入电压范围内工作，可在可调 12V 输出下提供高达 300mA 的电流。MAX17570C 在所有负载下以 PWM 模式工作，而 MAX17570F 在轻负载下以 PFM 模式工作。

该 EV 套件具有可调输入欠压锁定、开漏 RESET 信号、过流保护、外部频率同步和热关断功能。MAX17570 IC 数据手册提供了有关零件的完整描述，在使用这些 EV 套件之前应同时参阅该描述与本 EV 套件数据手册。
MAX17570A/MAX17570D Evaluation Kits
适用于 MAX17570A/MAX17570D 的评估套件

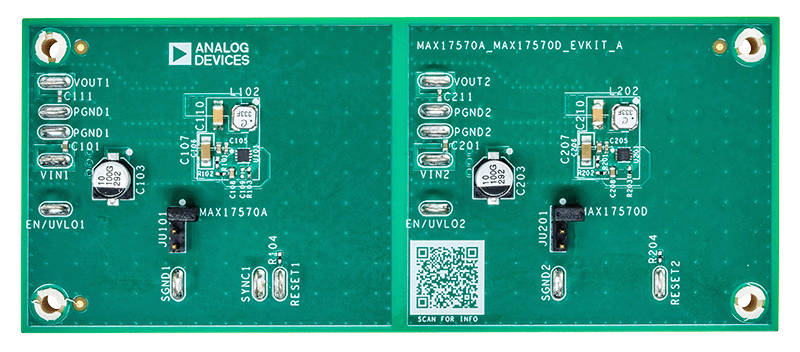

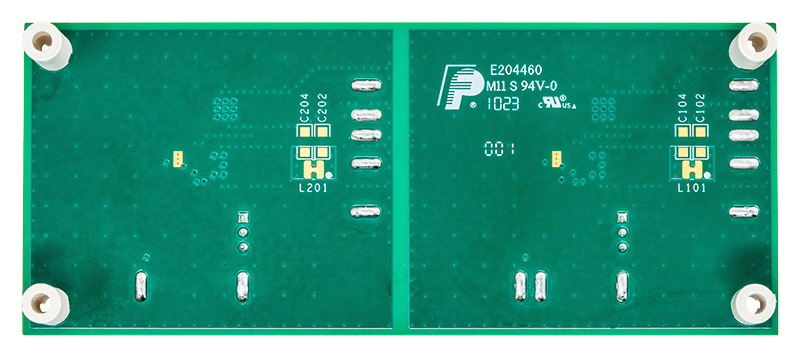

MAX17570A_MAX17570D_EVKIT ANGLE Board Photo MAX17570A_MAX17570D_EVKIT Top Board Photo MAX17570A_MAX17570D_EVKIT Bottom Board Photo
MAX17570B/MAX17570E Evaluation Kits
用于 MAX17570B/MAX17570E 转换器的评估套件

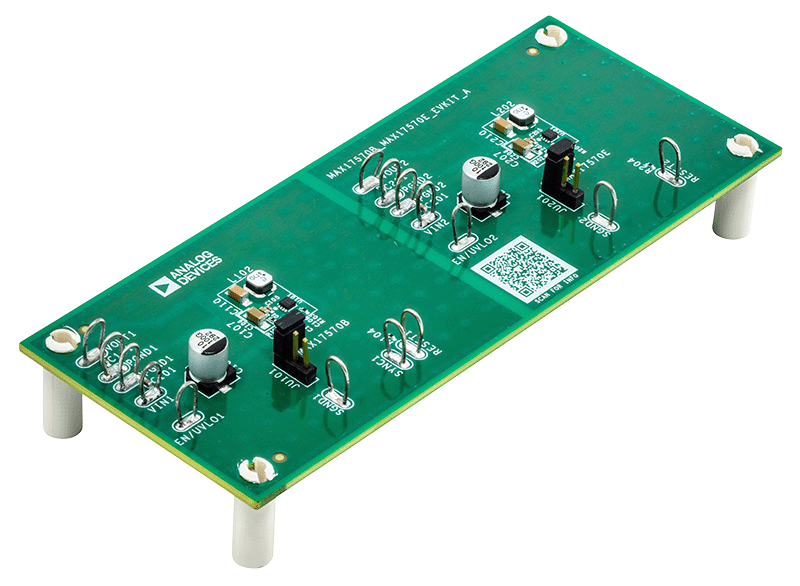

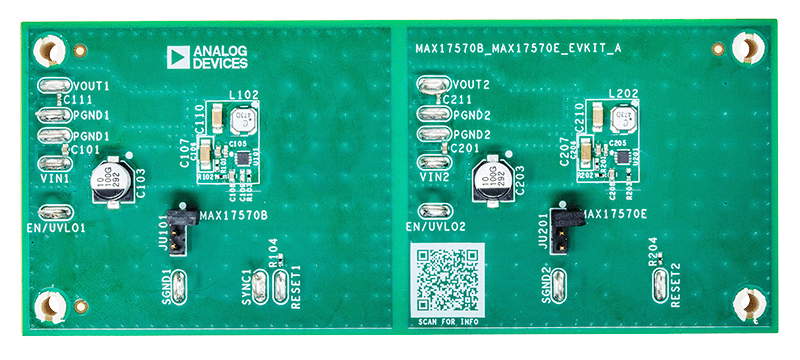

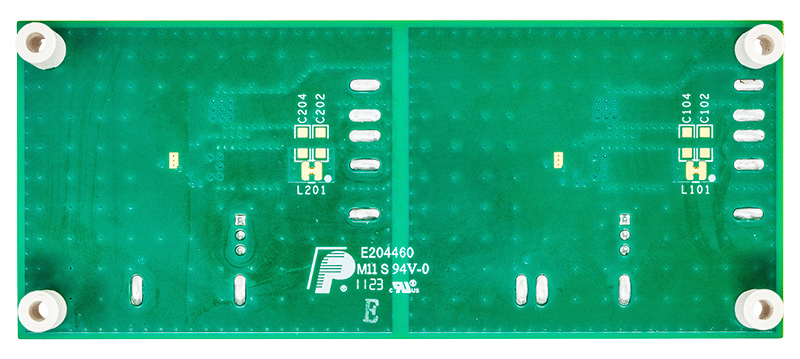

MAX17570B_MAX17570E_EVKIT Board Photo Angle MAX17570B_MAX17570E_EVKIT Board Photo Top MAX17570B_MAX17570E_EVKIT_Board Photo Bottom
MAX17570C/MAX17570F Evaluation Kits
用于 MAX17570C/MAX17570F 转换器的评估套件

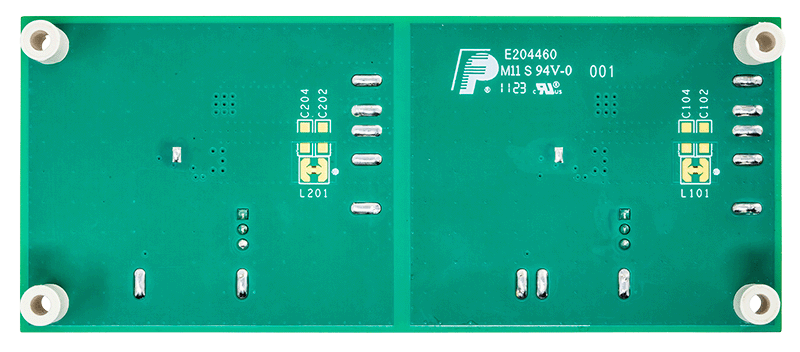

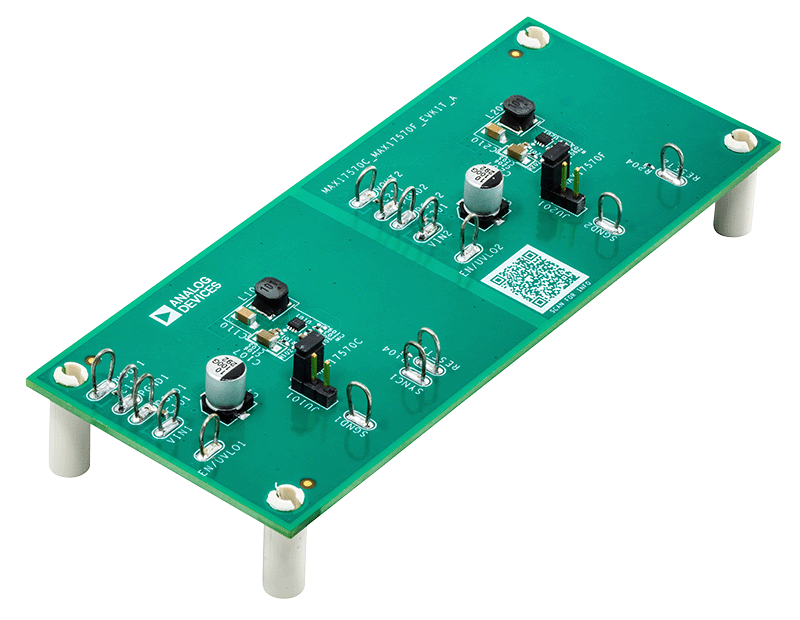

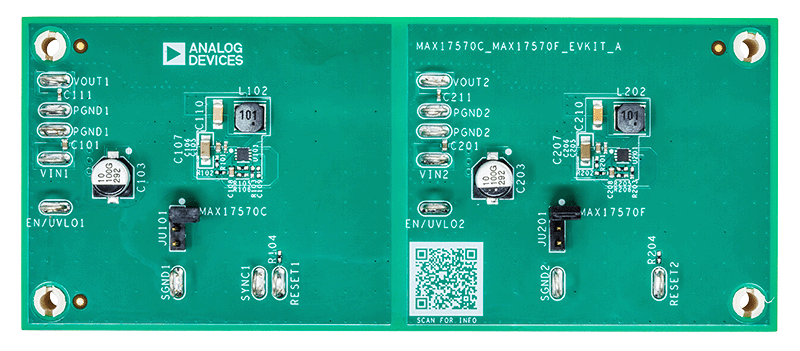

MAX17570C_MAX17570F_EVKIT Board Photo Angle MAX17570C_MAX17570F_EVKIT Board PhotoTop MAX17570C_MAX17570F_EVKIT Board Photo Bottom
