MAX25512B

预发布

I2C-Controlled 4-Channel Low-Voltage 120mA LED Backlight Driver with Integrated Boost Converter

数据手册 (Rev. 2)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • Operates down to 3V on Battery Input after Startup
    • Wide Boost Duty Cycle to Support Low Input Voltage
  • Boost or SEPIC Current-Mode DC-DC Controller
    • 400kHz to 2.2MHz Operating Frequency Range
    • Spread Spectrum Available
    • Ability to Synchronize to an External Clock
  • LED Current Sinks
    • Up to 120mA Output Current per String with Fine-Adjust DAC for brightness calibration
    • Low OUT_ Regulation Voltage for Best Efficiency
    • Optional Phase-Shifting of Outputs
  • I2C Control for Enhanced Flexibility
  • 16667:1 Dimming Ratio at 200Hz
  • NTC Input for LED Current Foldback at HighTemperature
  • Hybrid Dimming Capable
  • Built-inProgrammable Automatic Fading Functionality
  • Detailed Diagnostic Using I2C and FLTB Output
    • Shorted or Open LEDs
    • Continuous Short-to-GND Monitoring
    • Thermal Shutdown
    • Output Undervoltage
  • Compact, 4mm x 4mm TQFN Package
  • AEC-Q100 Grade 1
MAX25512B
I2C-Controlled 4-Channel Low-Voltage 120mA LED Backlight Driver with Integrated Boost Converter

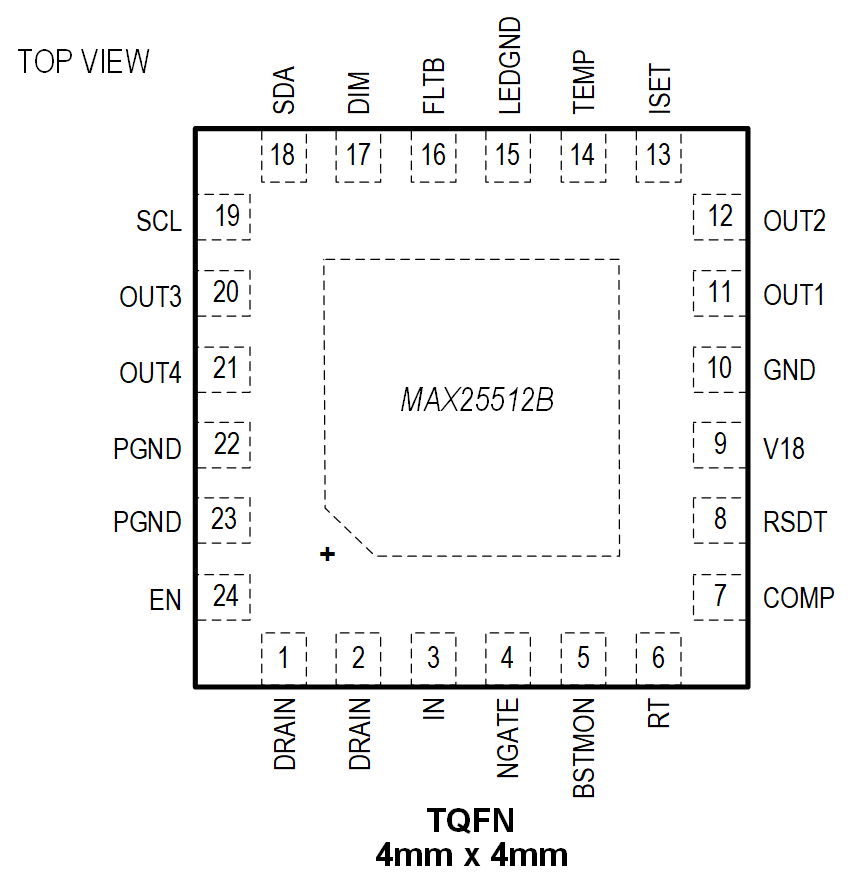

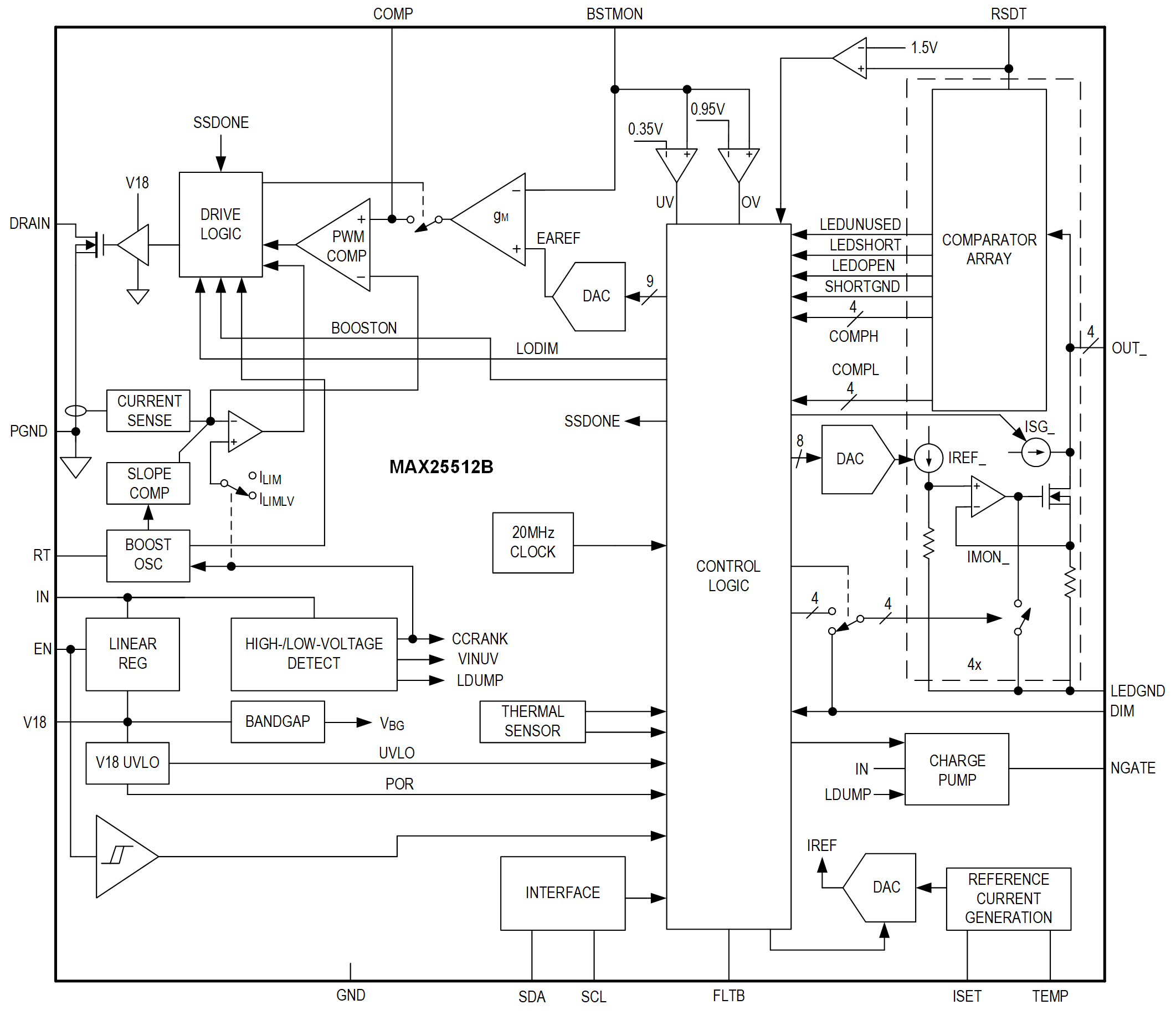

MAX25512B Simplified Block Diagram MAX25512B Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX25512BEVKIT

适用于 MAX25512B 的评估套件

立即购买 更多内容

特性和优点

  • 展示 MAX25512B 的稳健性
  • 3V 至 36V 的宽输入工作范围（高达 40V 负载断开）
  • 为汽车和显示器背光应用中的中型到大型 LCD 显示器的 HB LED（最多四串）供电
  • 400kHz 至 2.2MHz 电阻可编程开关频率，具有扩频选项
  • 相移调光选项
  • 演示逐周期限流值和热关断特性
  • 演示宽调光比
  • 演示可实现更佳 EMI、声学性能和更高调光比的混合调光
  • 演示淡入/淡出以实现平滑的亮度过渡
  • 用于展示热折回功能
  • I2C 可编程能力
  • 专用 GUI
  • 经过验证的 PCB 和热设计
  • 全面装配且经过测试

产品详情

MAX25512B 评估套件（EV kit）演示 MAX25512B 集成 4 通道高亮度 LED (HB LED) 驱动器，具有 I 2 用于汽车显示器的 C 接口。

评估套件采用 3V 至 36V 直流电源电压工作，开关频率可设置为 2.2MHz 或 400kHz。该 EV 套件只能配置为在 I 2 C 模式下工作。为了改善 EMI，扩频模式 (SSM) 默认处于启用状态，但可以通过操作寄存器位来禁用它。该 EV 套件演示了相移、脉宽调制 (PWM) 调光。通过利用应用到 DIM PCB 焊盘上的 PWM 信号可执行外部调光，也可以通过 I2C 编程所需的调光频率和单个占空比来进行内部调光。通过寄存器位可使能混合调光特性，从而减少 EMI。该 EV 套件具有 LED 电流折返选项，通过 NTC 传感器（未提供）或模拟调光将其作为温度的函数。还提供了 I2C 可编程自动淡入淡出功能。

最后，评估板演示了 LED 短路、LED 开路、LED 对地短路、升压输出对地短路/欠压和过压、以及过温故障保护。

对于 2.2MHz 或 400kHz 以外的开关频率的操作，应根据 IC 数据表中的计算来选择外部组件。

评估板提供 I2C 接口，可与 MINIQUSB+ 适配板或第三方 I2C 控制器配合使用。该 EV 套件还包括与 Windows® 兼容的软件，可提供一个简单的图形用户界面 (GUI) 来实现 IC 的功能。
MAX25512BEVKIT
适用于 MAX25512B 的评估套件

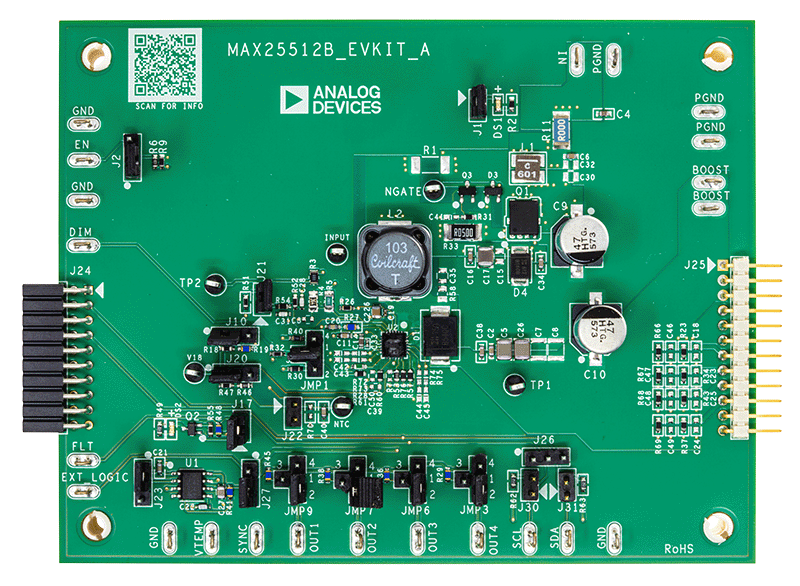

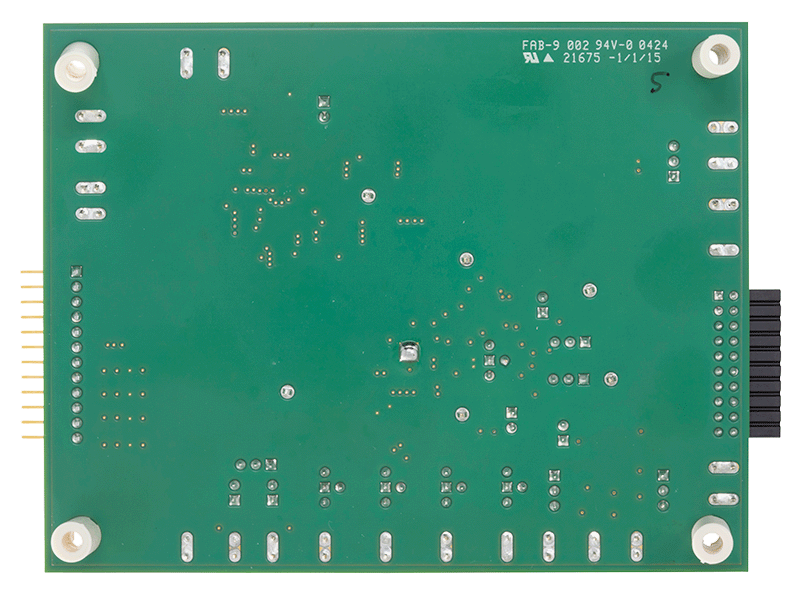

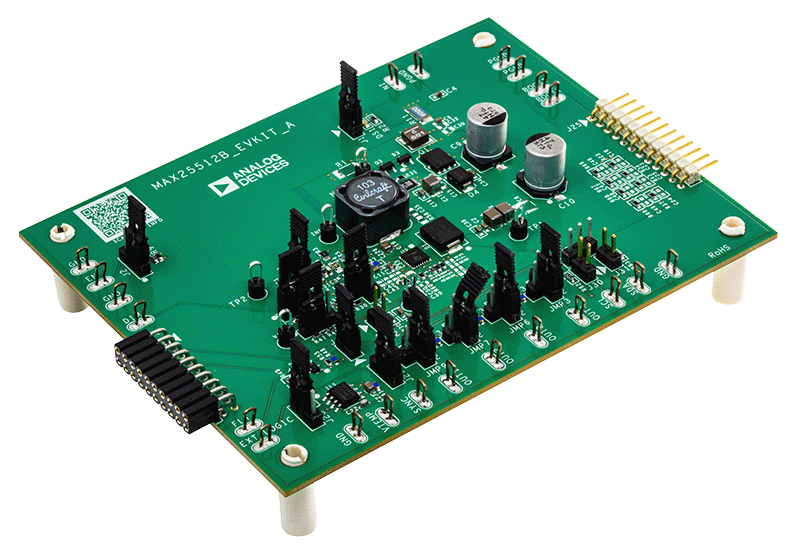

MAX25512BEVKIT Board Photo Angle View MAX25512BEVKIT Board Photo Top View MAX25512BEVKIT Board Photo Bottom View
