MAX32675

推荐新设计使用

具有精密模拟前端的超低功耗Arm Cortex-M4F，适用于工业和医疗传感器

适用于4-20mA回路供电传感器和发射器的高度集成、混合信号、超低功耗微控制器

数据手册 (Rev. 1) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 低功耗、高性能，适合工业应用
    • 带FPU的100MHz Arm Cortex-M4
    • 384KB内部闪存
    • 160KB SRAM
      • 128kB ECC使能
    • 在工作模式下，0.9V且12MHz时为44.1μA/MHz (Coremark®)
    • 在工作模式下，1.1V且100MHz时为64.5μA/MHz (Coremark)
    • 在备份模式下，VDDIO = 3.3V时，整个存储器的保持电流为2.84μA
    • 超低功耗模拟外设
  • 智能集成有助于减少BOM、降低成本和缩小PCB尺寸
    • 两个Δ-Σ ADC
      • 12个通道，可分配给任一ADC
      • 灵活的分辨率和采样速率
        • 24位，0.4ksps
        • 16位，4ksps
    • 12位DAC
    • 片上温度传感器
    • 数字外设
      • SPI (M/S)
      • 最多两个I2C
      • 最多两个UART
      • 多达23个GPIO
    • 定时器
      • 多达五个32位定时器
      • 两个窗口看门狗定时器
    • 8通道标准DMA控制器
    • 一个I2S从机，用于数字音频接口
  • 稳健的安全性和可靠性
    • TRNG符合SP800-90B标准
    • 安全的非易失性密钥存储和AES-128/192/256
    • 安全引导加载程序以保护IP/固件
    • 宽工作温度范围：-40°C至+105°C
MAX32675
具有精密模拟前端的超低功耗Arm Cortex-M4F，适用于工业和医疗传感器
MAX32675 Simplified Block Diagram MAX32675 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

评估套件

eval board
schematic 1
MAX32675 评估套件

MAX32675、MAX32675C 评估套件

立即购买 更多内容

特性和优点

  • 兼容 HART 的次级主设备能够连接至现有的 4-20mA 电流环路并与支持 HART 的设备进行通信
  • USB 2.0 Micro B 转串行 UART
  • 两个板载高精度电压基准
  • 所有 GPIO 信号可通过 0.1 英寸头部访问
  • 通过配置为差分的 SMA 连接器访问 4 个模拟输入
  • 通过配置为单端的 0.1 英寸接头访问 8 个模拟输入
  • 通过 SMA 连接器或测试点访问 DAC 输出
  • 10 针 SWD 和接口
  • USB 端口提供的评估板功率
  • 板载 1.0V、1.8V 和 3.3V LDO 稳压器
  • 通过跳线单独测量所有 IC 电源轨的功率
  • 两个通用 LED 和两个通用按钮开关

产品详情

MAX32675 评估套件 (EV kit) 为评估 MAX32675 微控制器的功能提供了一个平台，该微控制器是一款高度集成、混合信号、超低功耗微控制器，专为工业和医疗传感器而设计。它包含一个集成的低功耗 HART 调制解调器，可通过电流环路进行数字数据的双向传输，到/从工业传感器进行配置和诊断

应用

  • 4-20mA 工业传感器和变送器
  • 工业压力、温度、流量和液位传感器/变送器
  • 医疗压力、温度和流量传感器
MAX32675 评估套件
MAX32675、MAX32675C 评估套件

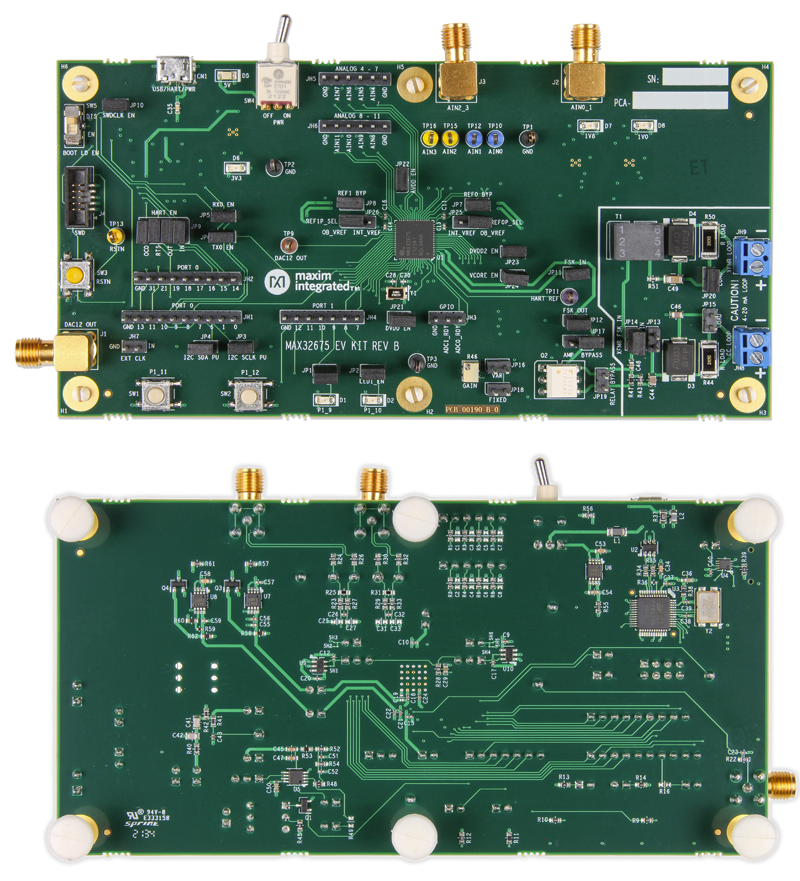

MAX32675EVKIT: Board Photo
