MAX42500

推荐新设计使用

四至七输入工业电力系统监控器系列

数据手册 (Rev. 2) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 小解决方案
    • 工作电源电压为 2.35V 至 5.50V
    • 仅需要一个外部组件
    • 150μA 工作电流
    • 8μA 关断模式
  • 高精度
    • 可选 102.5% 至 110% OV 监控器
    • 可选 97.5% 至 90% UV 监控器
    • 可编程 UV 和 OV 阈值
    • ±1.0% 精度（-40°C 至 +85°C）
    • ±1.3% 精度（-40°C 至 +125°C）
    • 0.5% 步长
  • 高度集成
    • 五个固定电压监控输入
    • 两个带远程接地检测功能的差分 DVS 跟踪电压监控输入
  • 电源时序记录
  • 简单或挑战/响应窗口看门狗
  • 故障记录
  • I2C 接口上的循环冗余校验 (CRC)
  • 可编程 I2C 地址
  • 具有纠错代码和重新加载功能的 OTP 配置
  • 可编程低电平有效 RESET 引脚
  • 16 引脚 TQFN，带裸焊盘 (3mm x 3mm)
  • IEC 61508 SIL 3 认证流程进行中
  • 工作温度范围为 -40°C 至 +125°C
    •
    MAX42500
    四至七输入工业电力系统监控器系列

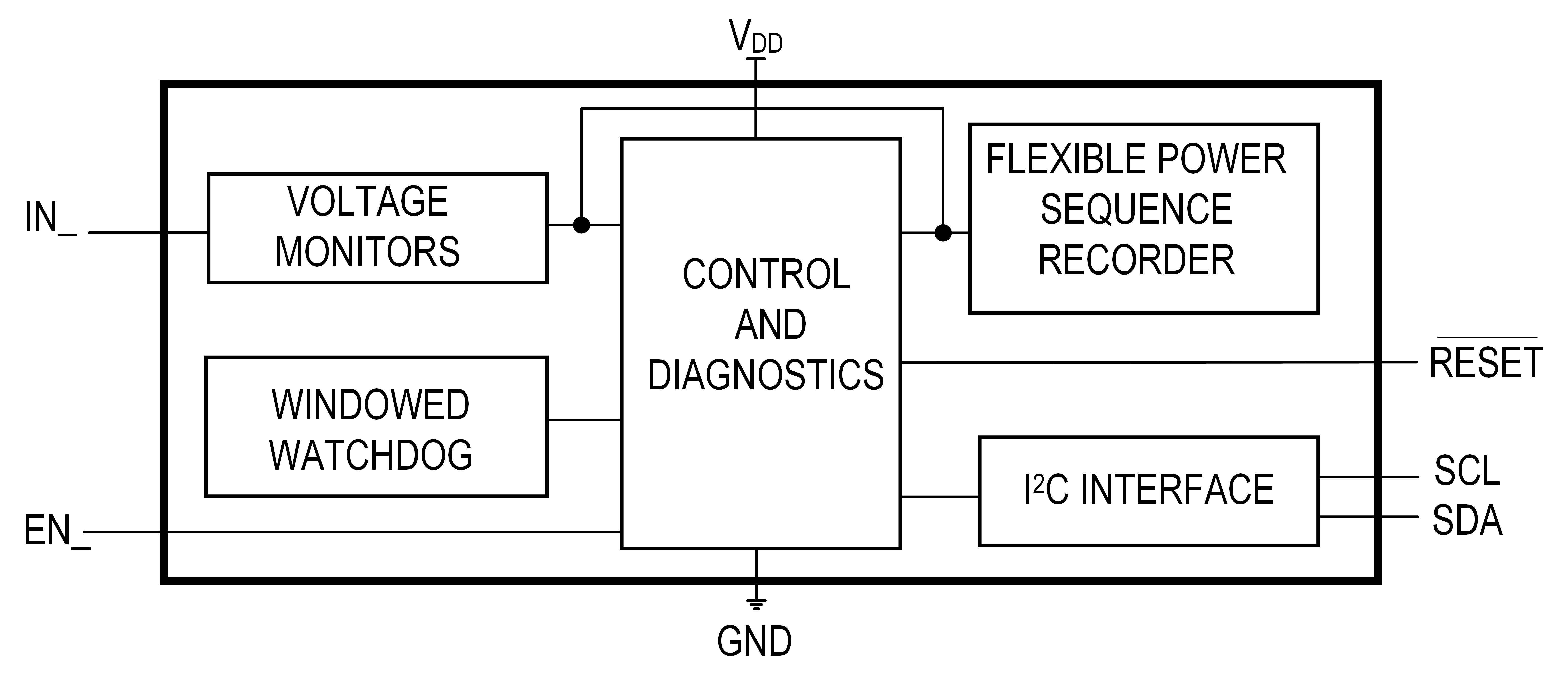

    MAX42500 Simplified Block Diagram
