MAX5008
MAX5008
不推荐用于新设计5V稳压型USB电荷泵,可编程限流
- 产品模型
- 2
Viewing:
产品详情
- 5V稳压输出,电流最高125mA
- 无限期短路保护
- 可调输出电流门限
- 无需电感
- 0.1µA关断电流
- 热关断
- 故障输出提示过流或输出电压失调
- 2.95V至5.5V输入电压范围
- 10引脚µMAX封装

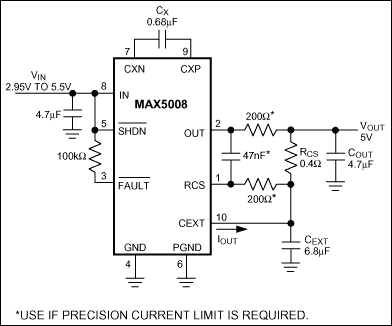

MAX5008电荷泵稳压器接受2.95V至5.5V输入电压,产生5V稳压输出和最高125mA的电流。该器件具有电阻可编程的过流限制。MAX5008正常工作仅需极少的外部元件。1MHz高开关频率允许使用小尺寸表贴陶瓷电容。
当输出电流超过由外部电阻设定的门限时,故障保护电路会对其进行限制。输出电流范围在1mA至150mA,以适应不同电路的要求。/FAULT输出引脚指示设备输出电流是否超过门限值或输出电压是否失调。
低功率关断模式下电源电流降低至1µA以下,同时将输出置于高阻状态。MAX5008采用节省空间的10引脚µMAX®封装,高度仅有1.1mm。
应用
- 3.3V至5V本地转换应用
- 电池供电应用
- 闪存电源
- USB主机设备
参考资料
数据手册 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
MAX5008CUB+ | 10-MINI_SO-N/A | ||
MAX5008CUB+T | 10-MINI_SO-N/A |
产品型号 | 产品生命周期 | PCN |
---|---|---|
9月 19, 2018 - 1753N ASSEMBLY |
||
MAX5008CUB+ | 量产 | |
MAX5008CUB+T | 量产 |
这是最新版本的数据手册
