MAX77646

推荐新设计使用

超可配置 SIMO PMIC，具有 3 输出升降压、1-LDO，适用于长电池寿命原电池应用

低 IQ SIMO PMIC 支持原电池应用的 1.8 V 工作电压

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 1.8V 至 3.3V 输入电压范围
  • 高度集成
    • 3 路输出、单电感多输出 (SIMO) 升降压稳压器
    • 所有 SIMO 通道均支持 0.5 V 至 5.1 V 的宽输出电压范围
    • 1 个 150mA LDO
    • LSW 模式下为 100mA
    • 2 个 GPIO (MAX77647)
    • 监控定时器 (MAX77647)
  • 超低功耗 SIMO
    • 工作电流：1.3μA（3 个 SIMO 通道）
    • 关断电流：0.1μA
    • 仅降压模式下的效率：85%（VIN = 2.4V，VOUT = 0.8V，10mA，IPK = 0.5A）
    • 升降压模式下的效率：86%（VIN = 2.4V，VOUT = 1.8V，10mA，IPK = 0.5A）
    • VOUT = 1.8V 时输出纹波小于 20mVpp
    • 低功耗模式到正常功耗模式自动转换
  • 灵活且可配置
    • 超可配置的电阻可编程输出电压 (MAX77646)
    • I2C 可编程输出电压 (MAX77647)
  • 小尺寸
    • 5mm2 晶圆级封装 (WLP)
    • 20 焊球、0.5mm 间距、5 x 4 阵列封装
MAX77646
超可配置 SIMO PMIC，具有 3 输出升降压、1-LDO，适用于长电池寿命原电池应用
MAX77646 Functional Block Diagram MAX77646 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
MAX77642
推荐新设计使用 峰值效率为93%、具有单电感、3输出降压-升压、1-LDO的超可配置PMIC，可延长电池时间
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
MAX77646EVKIT

MAX77646 评估套件

立即购买 更多内容

特性和优点

  • 易于使用
  • GUI 驱动 I2C 接口
  • 全面装配且经过测试
  • 板载电子负载
    • 稳态、瞬态和随机模式
  • 端到端模拟多路复用器演示
    实现
  • 板载 ADC

产品详情

MAX77646 评估套件（EV 套件）可轻松评估 MAX77646 的各种特性，包括 SIMO 和板载电子负载的电阻可编程性。

基于 Windows® 的软件提供简单易用的图形用户界面来管理板载电子负载。

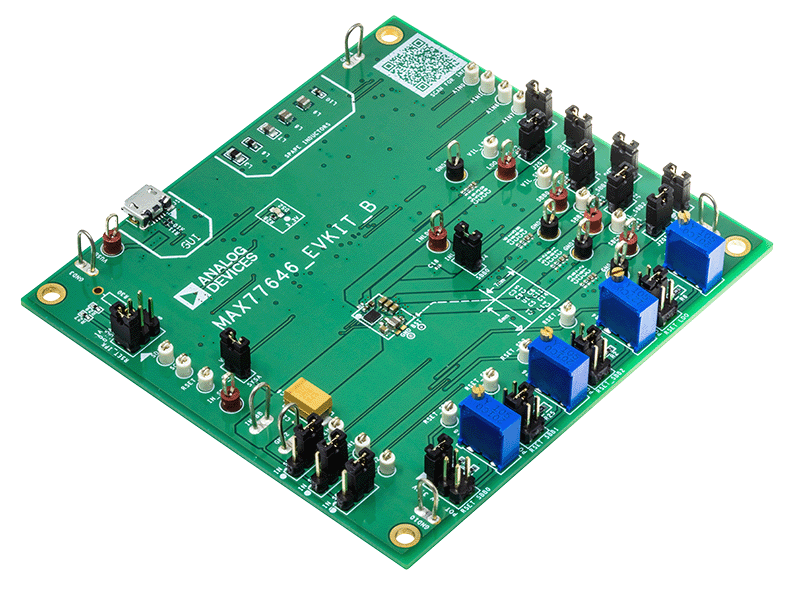

MAX77646EVKIT
MAX77646 评估套件

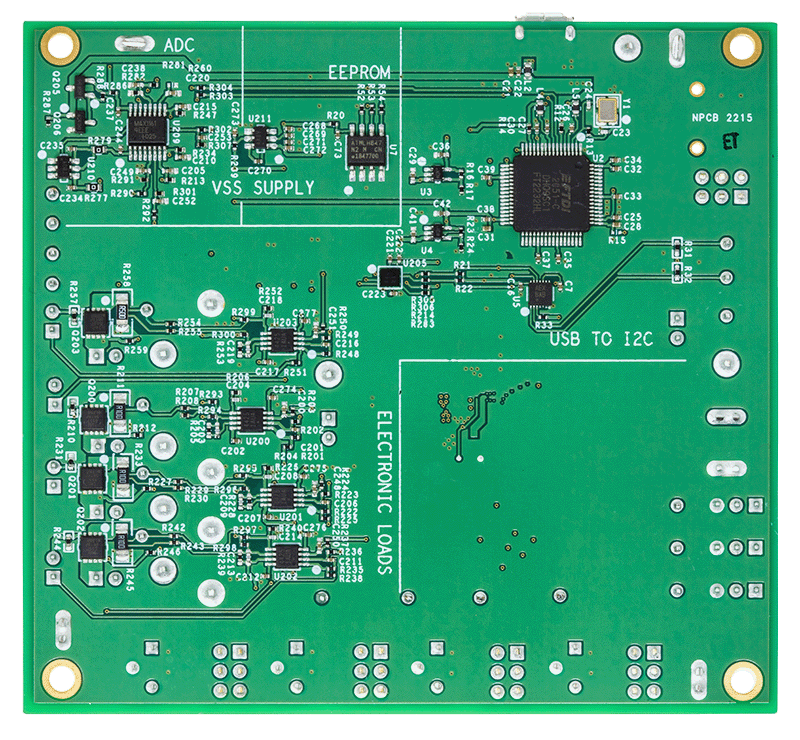

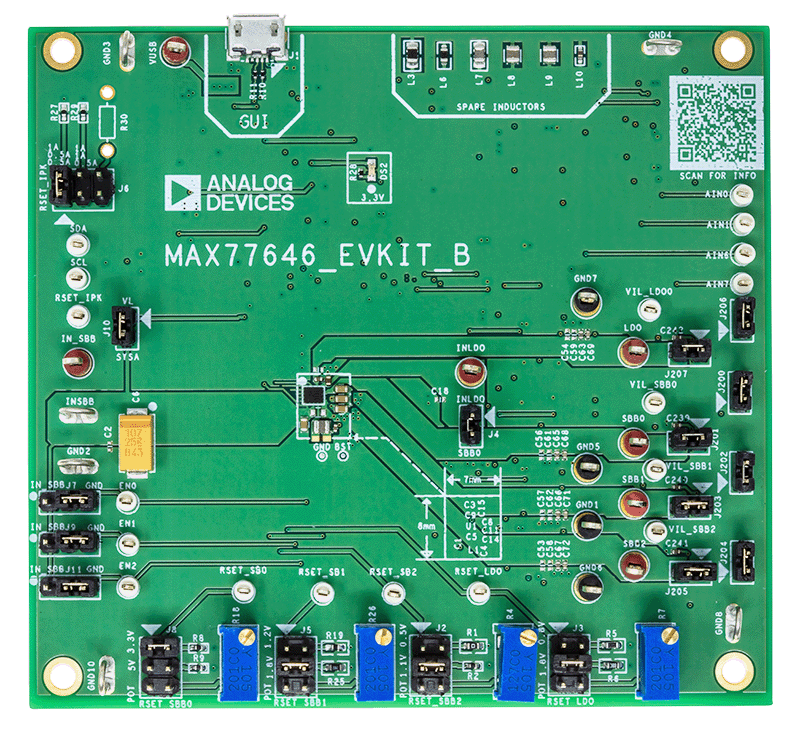

MAX77646EVKIT MAX77646EVKIT - Top View MAX77646EVKIT - Bottom View
