AD5737
新規設計には非推奨D/Aコンバータ、12ビット、4-20mA出力、クワッド・チャンネル、シリアル入力、ダイナミック・パワー制御、HART信号の接続機能
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$10.51
製品の詳細
- 12ビット分解能でモノトニシティ保証
- 熱管理または外部PMOSモードのためのダイナミック・パワー制御機能
- IOUT(出力電流)範囲：
0～-20mA、4mA～20mAまたは0～24mA
総合未調整誤差（TUE）：±0.1%（max） - ユーザ・プログラマブルなオフセットとゲインの調整
- 診断機能内蔵
- 内蔵リファレンス電圧±10ppm/℃（max）
- 温度範囲：-40℃～+105℃
AD5737はクワッド・チャンネルの電流および電圧出力のDACで、10.8V～33Vの電源電圧で動作します。

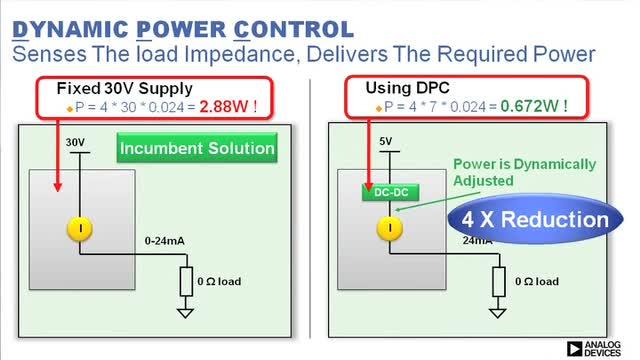

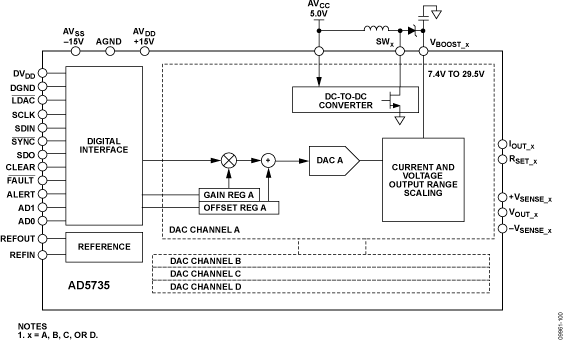

オンチップのダイナミック・パワー・コントロール機能はパッケージの消費電力を最小化します、この消費電力の削減は、チップの消費電力を最小化するために最適化されたDC/DCブースト・コンバータを使って、7.4V～29.5Vの出力ドライブ用の電圧を安定化させることで達成されます。
各チャンネルは、それぞれ対応するCHARTピンを備えており、HART信号をAD5737の電流出力上に結合させることが出来ます。
AD5737は、汎用3線シリアル・インターフェースを使用しており、このインターフェースは最大30MHzのクロックレートで動作し、標準のSPI、QSPI™、MICROWIRE®、DSPおよびマイクロ・コントローラなどのインターフェース規格と互換性を備えています。また、このシリアル・インターフェースは、オプションでCRC-8のパケット誤差チェック機能を特長としており、インターフェース上の動作をモニタするウオッチドッグ・タイマも備えています。
16ビットの同等なソリューションの場合は、AD5757を参照してください。電圧出力と電流出力の構成が可能なバージョンとしては、AD5755、AD5755-1またはAD5735を参照してください。
製品のハイライト
- 熱管理のためのダイナミック・パワー制御機能
- 12ビット性能
- クワッド・チャンネル
- HART適合性
アプリケーション
- プロセス・コントロール
- アクチュエータ制御
- PLCs
- HART ネットワークの接続性
ドキュメント
データシート 2
アプリケーション・ノート 1
よく聞かれる質問 1
ビデオ 1
ソリューション・カタログ 1
デバイス・ドライバ 1
Analog Dialogue 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

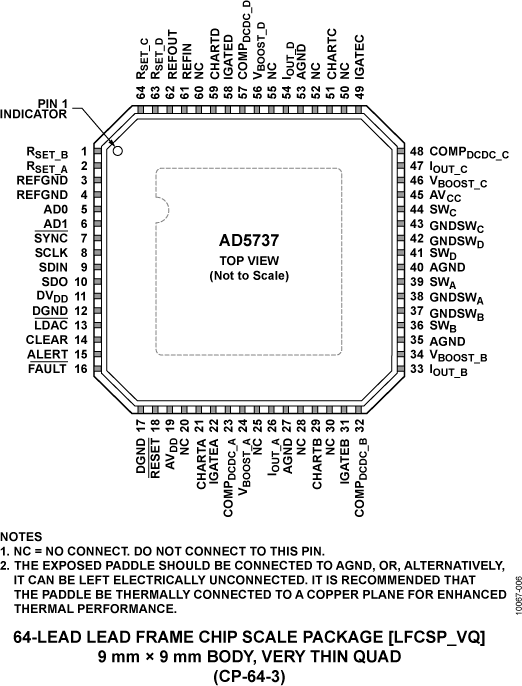

| AD5737ACPZ | 64-Lead LFCSP (9mm x 9mm w/ EP) | ||
