AD7606-6

製造中

16ビット、バイポーラ入力、同時サンプリング ADC内蔵 6チャンネル DAS

データシート (Rev. G)
製品モデル
2
1Ku当たりの価格
最低価格：$16.24
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 8/6/4 チャンネル同時サンプリング入力
  • 真のバイポーラ・アナログ入力範囲：±10 V、 ±5 V
  • 最新式 AD7606Bとのピン互換性
  • 5Vのアナログ単電源と2.3V～5VのVDRIVE
  • 完全統合型のデータ・アクイジション・ソリューション
    • アナログ入力クランプ保護
    • アナログ入力インピーダンス1MΩ の入力バッファ
    • 2次アンチエイリアシング・アナログ・フィルタ
    • 高精度リファレンスとリファレンス・バッファを内蔵
    • 全チャンネルで 200kSPS の16ビットADC
    • デジタル・フィルタによるオーバーサンプリング機能
  • 柔軟なパラレル／シリアル・インターフェース
    • SPI/QSPI™/MICROWIRE™/DSP互換
  • 性能
    • アナログ入力チャンネルのESD定格：7kV
    • 95.5dB S/N比、−107dB THD
    • ±0.5 LSB INL、±0.5 LSB DNL
    • 低消費電力：100mW
    • スタンバイ・モード：25mW
  • 温度範囲：−40°C～+85°C
  • 64ピンLQFPパッケージ
AD7606-6
16ビット、バイポーラ入力、同時サンプリング ADC内蔵 6チャンネル DAS

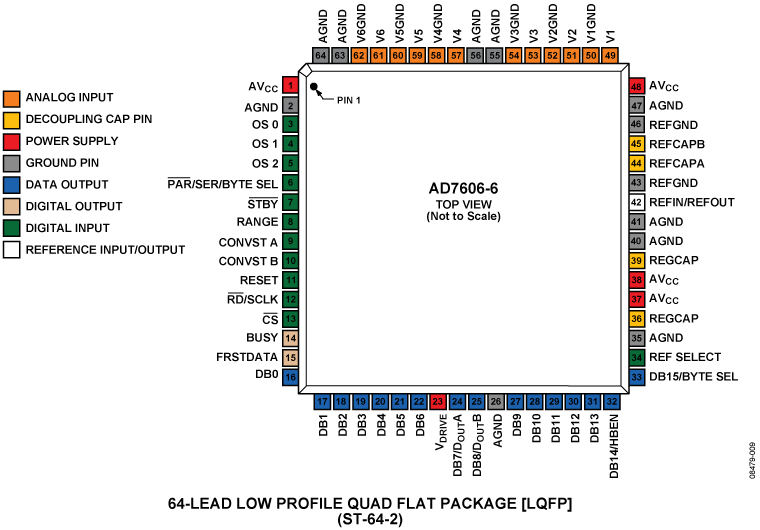

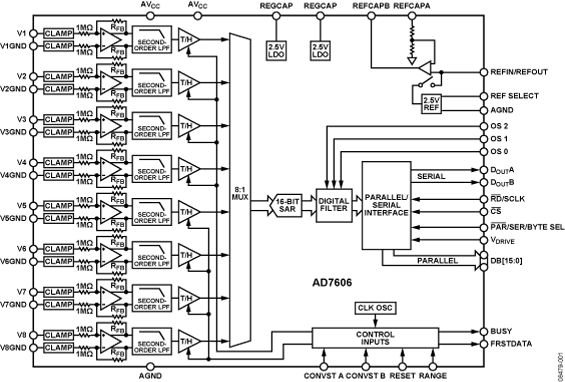

AD7606 Functional Block Diagram AD7606-6 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

技術記事 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 3

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Interface Transceivers & Isolators 3
ADUM1402
製造中 4チャンネル・デジタル・アイソレータ（2/2チャンネル方向性）
ADUM5402
製造中 デジタル・アイソレータ、クワッドチャンネル、2.5kV、DC/DCコンバータ内蔵（チャンネル信号方向：2/2）
ADUM5000
製造中 絶縁型DC/DCコンバータ
電圧リファレンス 2
ADR421
製造中 リファレンス電圧、超高精度低ノイズ2.500V XFET®
ADR431
製造中 電圧リファレンス、超低ノイズ、XFET®、電流シンク / ソース機能付き
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

EVAL-AD7606-6

AD7606-6 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

The EVAL-AD7606-6SDZ is a fully featured evaluation Kit for the AD7606-6. This board operates in standalone mode or in conjunction with the Evaluation Controller Board, EVAL-SDP-CB1Z. When operated with the Evaluation Controller Board, software is provided enabling the user to perform detailed analysis of the ADC's performance. This software includes the technical note describing the operation and set up of the evaluation board in standalone operation or when operated with the Evaluation Controller Board.
EVAL-AD7606-6
AD7606-6 Evaluation Board

リファレンス・デザイン

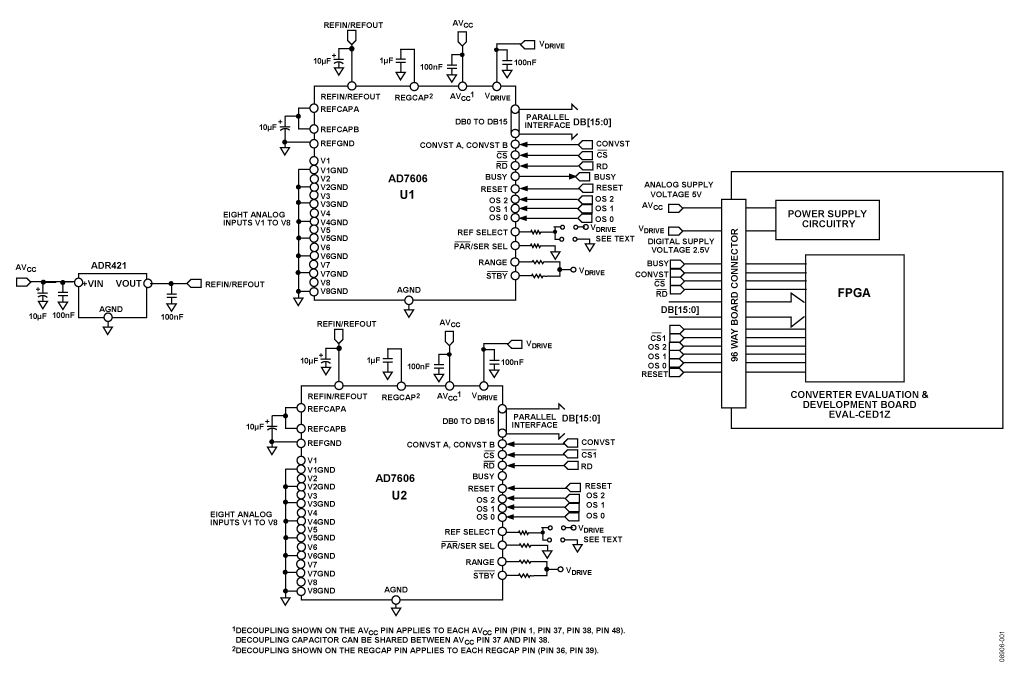

CN0148 Circuits from the Lab®

Layout Considerations for an Expandable Multichannel Simultaneous Sampling Data Acquisition System (DAS) Based on the AD7606 16-Bit, 8-Channel DAS

詳細なリファレンス・デザインを表示

機能と利点

  • Mutlichannel simultaneous sampling data acquisition system
  • Layout guidelines for 16 bit performance
CN0148
Layout Considerations for an Expandable Multichannel Simultaneous Sampling Data Acquisition System (DAS) Based on the AD7606 16-Bit, 8-Channel DAS

最新のディスカッション

AD7606-6に関するディスカッションはまだありません。意見を投稿しますか？
