AD8042

製造中

オペアンプ、デュアル、レールtoレール、160MHz

データシート (Rev. E)
製品モデル
4
1Ku当たりの価格
最低価格：$2.44
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • シングル・タイプのAD8041とクワッド・タイプのAD8044も供給中
  • ＋3V、＋5Vおよび±5V電源で仕様を規定
  • 両電源電位の30mV内まで信号を出力可能
  • 入力電圧範囲はGNDから200mV下まで拡張
  • ＋5Vで高速動作および高速セトリング：
    －3dB帯域幅が160MHz（G＝＋1）
    200V/μsのスルーレート
    0.1％まで39nsのセトリング時間
  • 50mAの駆動で電源から0.5V以内の出力
  • 入力が電源より0.5V以上になっても位相反転無し
  • 低消費電力（5.2mA / アンプ）
  • 優れたビデオ特性（RL＝150Ω、G＝＋2）
    14MHzまで0.1dBのゲイン平坦性
    0.02％の微分ゲイン誤差
    0.04°の微分位相誤差
  • 低歪み
    最悪値－64dBc（高調波：＠10MHz）
AD8042
オペアンプ、デュアル、レールtoレール、160MHz

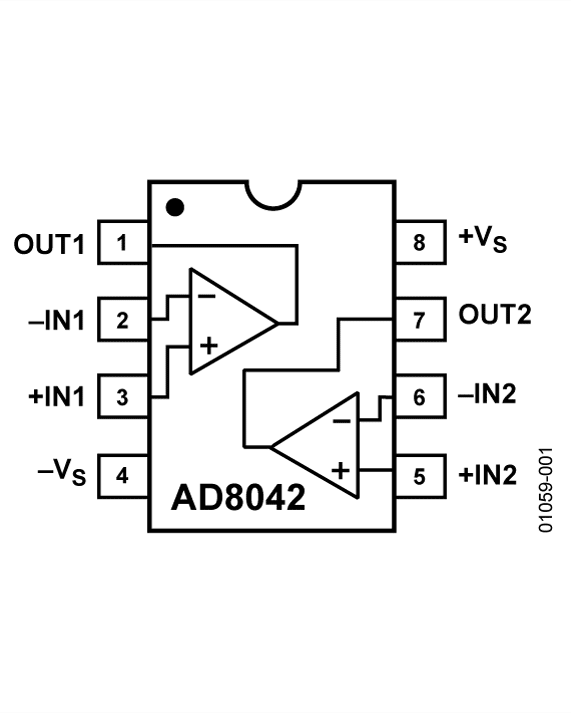

AD8042-fbl
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 5

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

VRMS/dBm/dBu/dBV計算ツール

電力測定値と信号強度の標準単位を変換するユーティリティ。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

消費電力とダイ温度

このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

ツールを開く

SPICEモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-HSAMP-2

Universal Evaluation Board for Dual High Speed Operational Amplifiers

今すぐ購入 詳細を表示

製品詳細

The Universal Dual High Speed Amplifier Evaluation Boards are bare boards that enables users to quickly prototype a variety of amplifier circuits, which minimizes risk and reduces time to market. These boards are all RoHs Compliant. See ordering guide below on what board to order by lead count and package.

資料
EVAL-HSAMP-2
Universal Evaluation Board for Dual High Speed Operational Amplifiers
EVAL-HSAMP-2 Group EVAL-HSAMP-2CPZ-10 EVAL-HSAMP-2RMZ-10 EVAL-HSAMP-2RMZ-8 EVAL-HSAMP-2RZ-8
