AD8410

製造中止

High Voltage, High Bandwidth, Current Sense Amplifier

データシート (Rev. PrE)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • High common-mode input voltage range
    • −2V to +70 V continuous
    • −20V to +75 V survival
  • Typical 1.0 µV/°C offset drift
  • 2.0 MHz Bandwidth
  • Maximum ±400 µV voltage offset over full temperature range
  • Initial gain = 20 V/V
  • Wide operating temperature range
    • AD8410WB: −40°C to +125°C
    • AD8410WH: −40°C to +150°C
  • Bidirectional operation
  • 3.0 V to 5.5 V power supply operating range
  • Available in 8-lead MSOP and 8-lead SOIC
  • Common-mode rejection ratio (CMRR): 86 dB, dc to 10 kHz
  • Qualified for automotive applications

推奨代替製品

AD8410A 新規設計に推奨

−2V～70Vの広い入力電圧範囲、2.2MHzの広帯域幅、PWM除去を備えた電流検出アンプ

AD8410

High Voltage, High Bandwidth, Current Sense Amplifier

AD8410 Functional Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SPICEモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
EVAL-AD8410

AD8410 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Enables quick breadboarding and prototyping
  • Easily configurable for unidirectional or bidirectional operation
  • Includes provision for current sense shunt resistor
  • Easy connection to test equipment
  • Includes provisions for an input filter and an output filter
  • Decoupled supply line

製品詳細

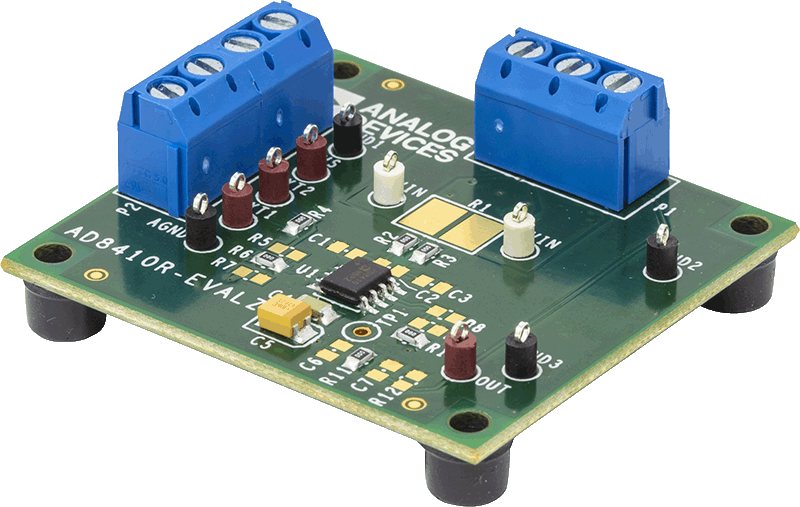

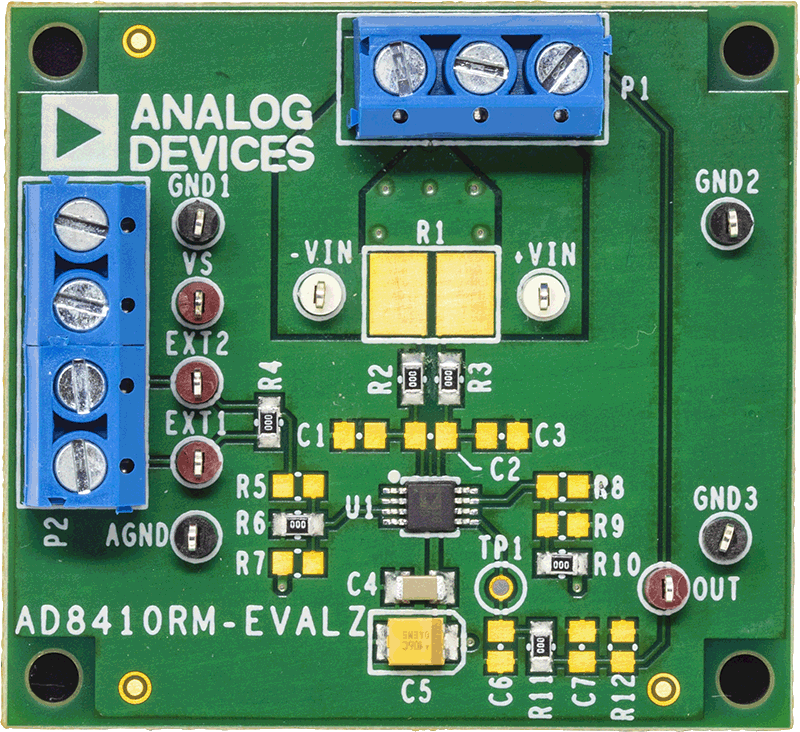

The AD8410RM-EVALZ and AD8410R-EVALZ are designed to aid in the evaluation of the AD8410 current sense amplifier. These boards are designed for easy configuration of different modes of operation and allow for flexibility with loads. A shunt resistor (R1), with a maximum standard size of 2818, can be soldered to the board.

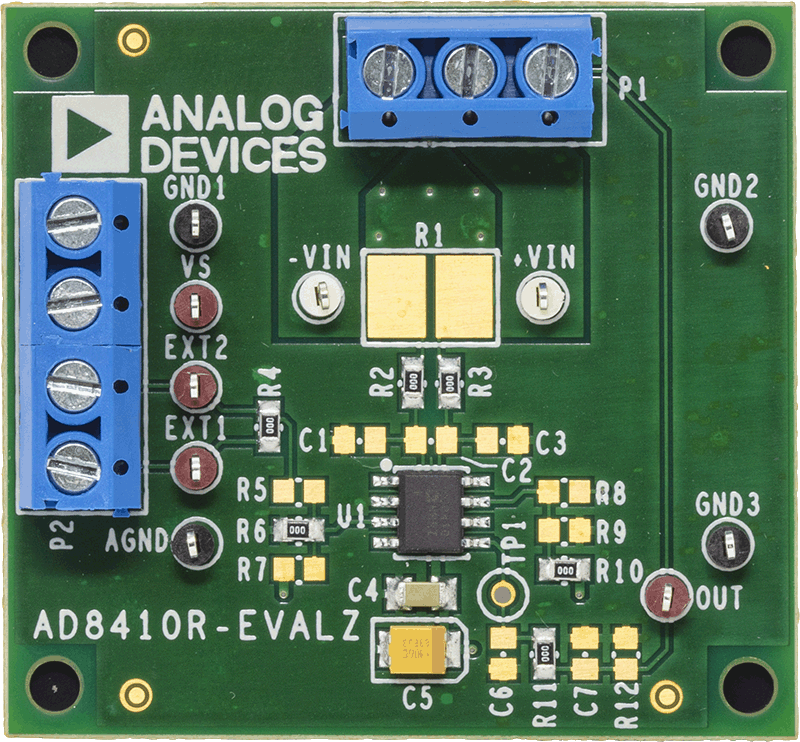

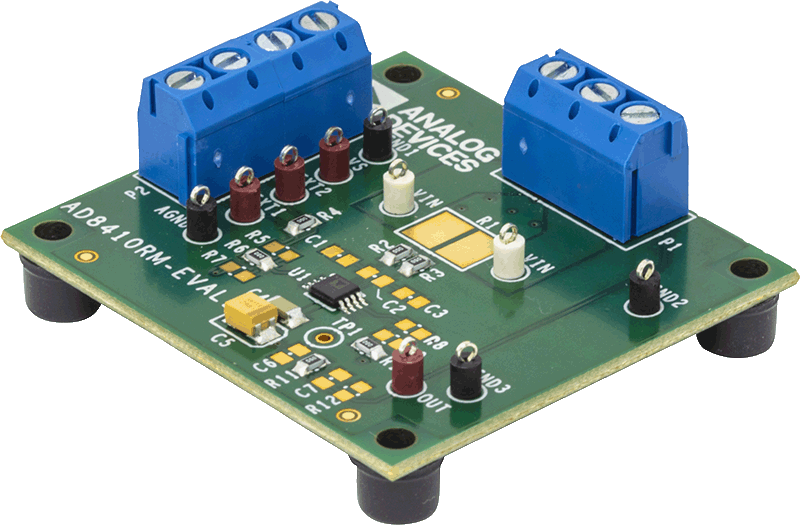

The AD8410RM-EVALZ accommodates the AD8410 in the mini small outline package (MSOP), while the AD8410REVALZ accommodates the AD8410 in a standard small outline package (SOIC). Consult the data sheet for this device in conjunction with this evaluation board user guide.
EVAL-AD8410
AD8410 Evaluation Board

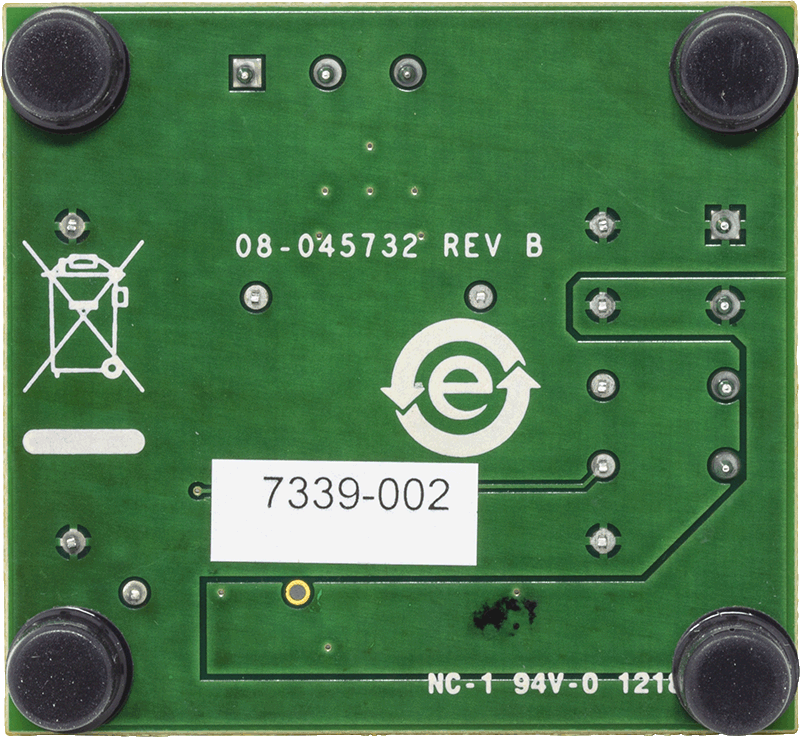

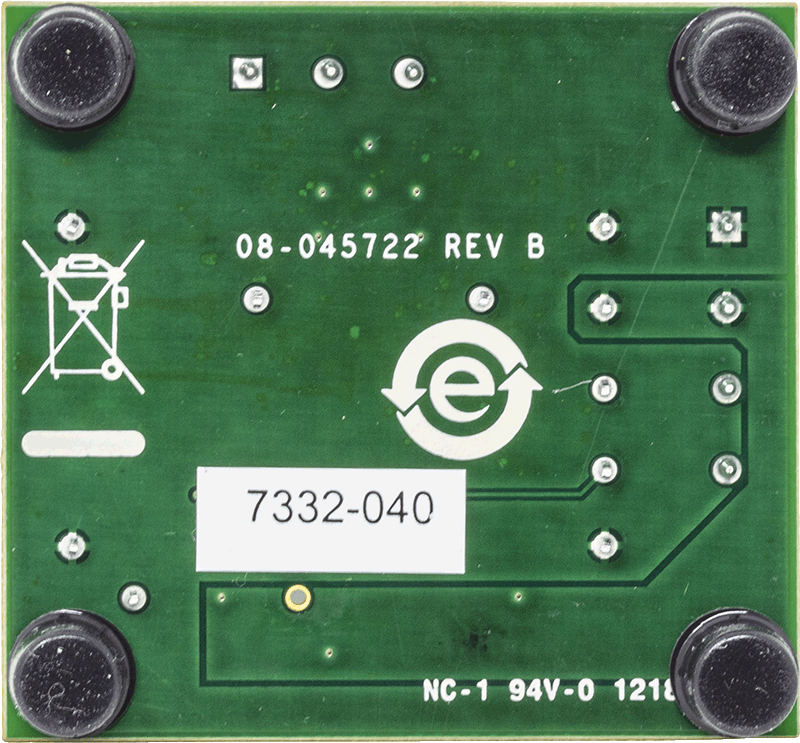

AD8410R Evaluation Board AD8410R Evaluation Board AD8410R Evaluation Board AD8410RM Evaluation Board AD8410RM Evaluation Board AD8410RM Evaluation Board
