AD8497

製造中

熱電対用アンプ、全機能内蔵、Kタイプ用25°C～100°C、冷接点補償機能付

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低価格で使い易い
  • Kタイプ熱電対に対して校正済み
  • 内部冷接点補償機能
  • 高いインピーダンスを備えた差動入力
  • スタンドアロンの温度計（5mV/°C）
  • リファレンス・ピンによってオフセット調整が可能
  • 熱電対断線検出機能
AD8497
熱電対用アンプ、全機能内蔵、Kタイプ用25°C～100°C、冷接点補償機能付

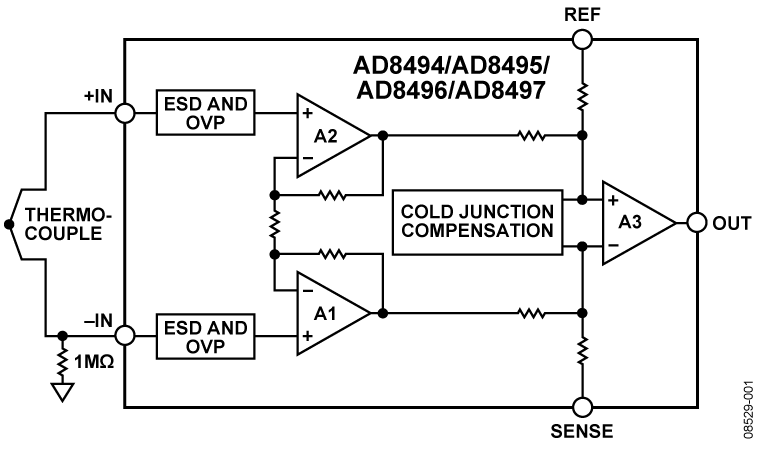

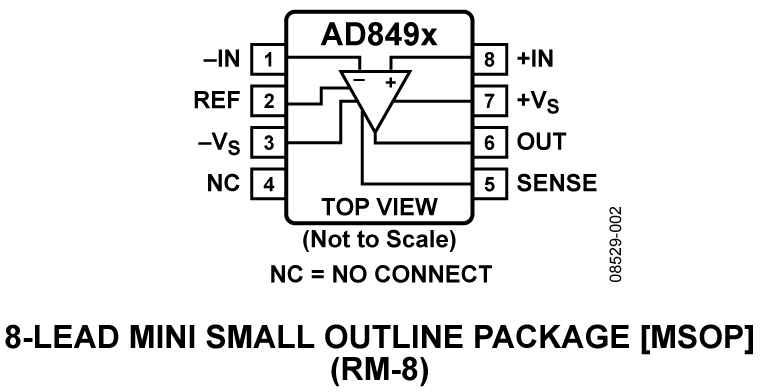

AD8494-8495-8496-8497 Functional Block Diagram AD8494-8495-8496-8497 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

AD849x Thermocouple Nonlinearity Error Calculator

The AD849x family of thermocouple amplifiers provide a simple yet accurate solution to process thermocouple temperature measurements. They provide a 5mV/°C voltage output proportional to the thermocouple measured temperature. No external cold junction compensation is necessary because it is integrated into the AD849x. Due to the nonlinear nature of the Seebeck effect, the output of the AD849x may deviate slightly from the desired linear 5mV/°C response. This nonlinearity error is dependent on the ambient (cold junction) temperature, measurement (hot junction) temperature, and thermocouple type. Use this tool to calculate error due to thermocouple nonlinearity, including the cold junction error, when using the AD849x in your specific operating conditions. For more information on correcting for thermocouple nonlinearity when using the AD849x, please refer to AN-1087.

ツールを開く

SPICEモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD8497

AD8497評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • Kタイプ熱電対（付属）
  • 低コスト
  • Kタイプ熱電対用に事前トリミング
  • 内部冷接点補償機能
  • リファレンス・ピンによるオフセット調整

製品詳細

このユーザ・ガイドは、AD8494シリーズ評価用ボードの機能の説明です。評価用ボードは、AD8494、AD8495、AD8496、およびAD8497向けに構成し、金属と合金をデバイスがトリミングされている熱電対のタイプに正しくマッチングすることができます。4層評価用ボードは、さまざまなアプリケーションの各ユーザ定義構成用に高精度な熱電対アンプのプロトタイプをすばやく作成できるように設計されています。評価用ボードには、3つの動作モードがあります（リニア・モード、設定点コントローラ・モード、設定点コントローラ・モードのヒステリシス）。

AD8494/AD8495/AD8496/AD8497のデータシートは、www.analog.comから入手できます。このデータシートには、AD8494、AD8495、AD8496、AD8497の追加情報が記載されています。評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照および使用してください。
EVAL-AD8497
AD8497評価用ボード

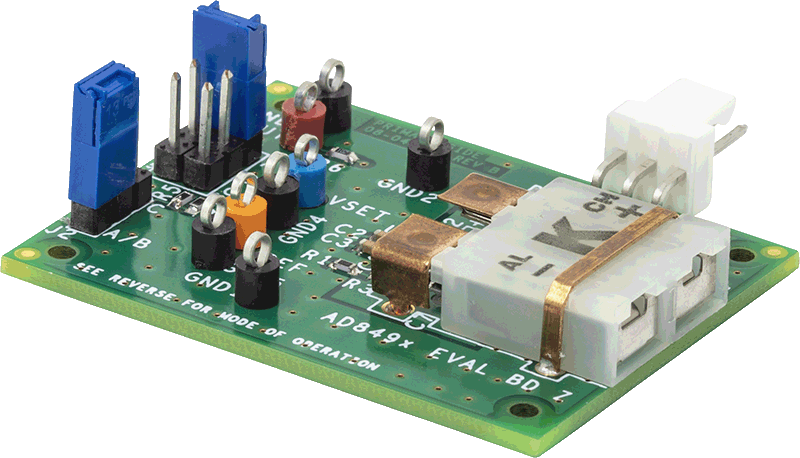

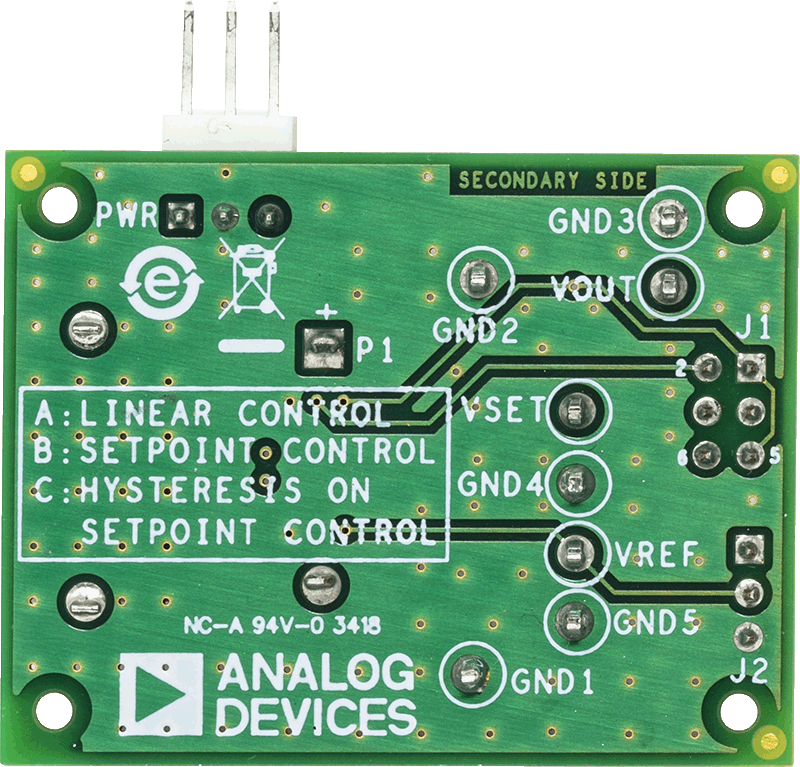

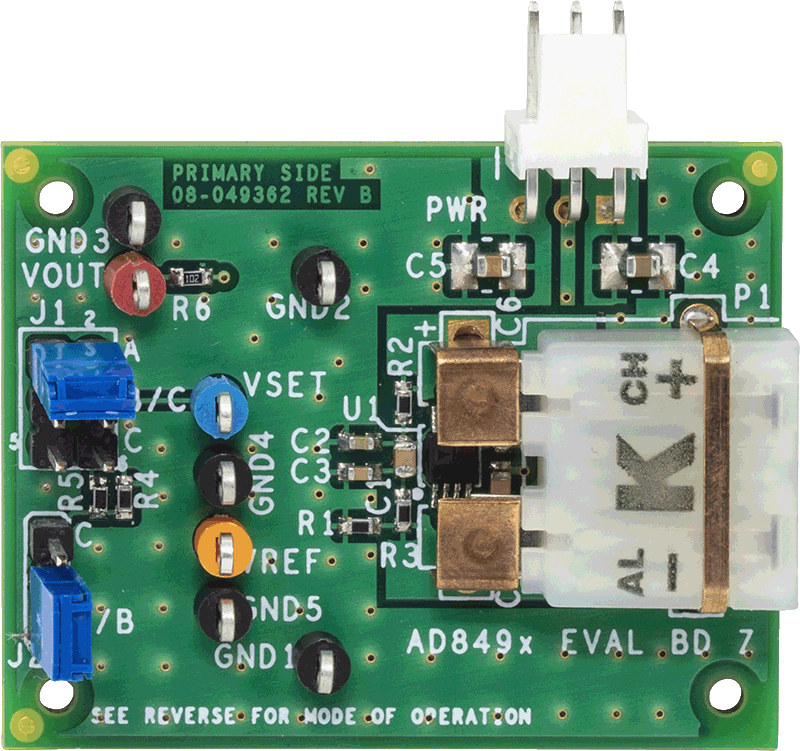

AD849x Evaluation Board AD849x Evaluation Board - Bottom View AD849x Evaluation Board - Top View
