AD8551

製造中

オペアンプ、シングル、ゼロ・ドリフト、単電源動作、レールtoレール入力 / 出力

データシート (Rev. F)
製品モデル
5
1Ku当たりの価格
最低価格：$1.73
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低オフセット電圧：1μV
  • 入力オフセット・ドリフト：0.005μV/℃
  • レールtoレールの入 / 出力振幅
  • ＋5V/＋2.7V単電源動作
  • 高ゲイン、CMRR、PSRR：130dB
  • 超低入力バイアス電流：20pA
  • 低消費電流：700μA/オペアンプ
  • 過負荷回復時間：50μs
  • 外部コンデンサ不要
AD8551

オペアンプ、シングル、ゼロ・ドリフト、単電源動作、レールtoレール入力 / 出力

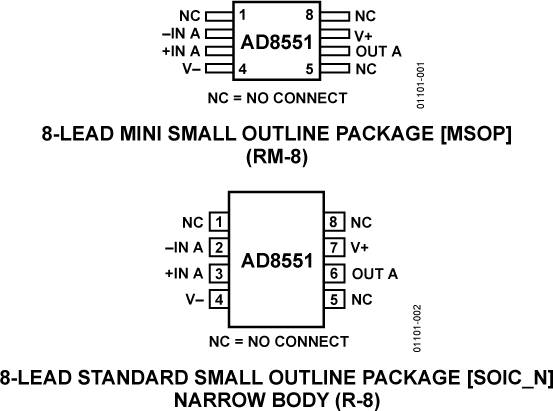

AD8551-fbl
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC2057
新規設計に推奨 高電圧、低ノイズのゼロドリフト・オペアンプ
ADA4528-1
製造中 オペアンプ、シングル、超低ノイズ、ゼロ・ドリフト、レールtoレール入 / 出力
ADA4522-1
新規設計に推奨

オペアンプ、ゼロ・ドリフト、超低ノイズ、55 V、EMI強化、RRO
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • AD8551

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

EVAL-OPAMP-1

EVAL-OPAMP-1 評価用ボード

今すぐ購入 詳細を表示

製品詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせてさまざまな回路構成に対応するように設計および最適化されています。これらのボードはすべて RoHs に準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-1KSZ（シングル 5 ピン SC70）KS-5
  • EVAL-PRAOPAMP-1RJZ（シングル 5 ピン SOT 23）RJ-5
  • EVAL-PRAOPAMP-1RMZ（シングル 8 ピン MSOP）RM-8
  • EVAL-PRAOPAMP-1RZ（シングル 8 ピン SOIC）R-8
EVAL-OPAMP-1
EVAL-OPAMP-1 評価用ボード
