ADA4522-2

新規設計に推奨

オペアンプ、デュアル、ゼロ・ドリフト、超低ノイズ、レールtoレール出力、EMI強化、55 V

データシート (Rev. I)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 低オフセット電圧：5 μV（max）
  • 超低オフセット電圧ドリフト：22 nV/°C（max）
  • 低電圧ノイズ：
  • 低入力バイアス電流：50 pA（typ）
  • ユニティ・ゲインのクロスオーバー：3 MHz（typ）
  • 単電源動作：入力電圧範囲にグラウンドとレールtoレール出力を含む
  • 広範囲の動作電圧：
  • EMIフィルタを内蔵
  • ユニティ・ゲインで安定動作
  • AD4522-2-KGDデータシートをダウンロード可能
  • 良品チップ（KGD）として使用可能。データシートの仕様をすべて確保。
ADA4522-2
オペアンプ、デュアル、ゼロ・ドリフト、超低ノイズ、レールtoレール出力、EMI強化、55 V
ADA4522-1 / ADA4522-2 / ADA4522-4 Voltage Noise Density vs. Frequency ADA4522-1-4522-2-4522-4 Functional Block Diagram ADA4522-2 Pin Configuration ADA4522-2 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

アプリケーション・ノート 1

技術記事 5

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム
Modal heading
設計の変更 LTspiceシミュレーション
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADA4522
  • ADA4522-1
  • ADA4522-2
  • ADA4522-4

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使用すれば、実際のオペアンプを使ってローパス、ハイパス、バンドパスのフィルタを数分で設計できます。設計プロセスを進めながら、理想的な仕様から実際の回路動作まで、フィルタ設計の特性を観察できます。ゲイン帯域幅、ノイズ、電源電流などのオペアンプ仕様のトレードオフをすばやく評価し、要件に最適なフィルタ設計を決定できます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを使用すると、フォトダイオードと接続するトランス・インピーダンス・アンプ回路を設計できます。ツールに含まれるライブラリからフォトダイオードを選択するか、カスタムのフォトダイオード仕様を入力してください。帯域幅、ピーキング（Q）、ENOB／SN比間のトレードオフをすばやく確認できます。回路パラメータを変更すると、パルス応答、周波数応答、ノイズ・ゲインのプロットですぐに結果を確認できます。

ツールを開く

オペアンプ誤差バジェット・カリキュレータ

このカリキュレータは、オペアンプ回路にどれだけ誤差が発生するか予測するために役立ちます。

ツールを開く

Signal Chain Designer – BETA版

Signal Chain Designerは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

SPICEモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

今すぐ購入 詳細を表示

製品詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ（デュアル8ピンLFCSP）CP-8
  • EVAL-PRAOPAMP-2RMZ（デュアル8ピンMSOP）RM-8
  • EVAL-PRAOPAMP-2RZ（デュアル8ピンSOIC）R-8

eval board
schematic 4
DC2677A

LTC2358-18、LT6658、ADA4522-2産業用データ・アクイジション非絶縁ボード

今すぐ購入 詳細を表示

製品詳細

デモ回路2677AはLTC®2358-18用の堅牢な産業用データ・アクイジション・アプリケーションのリファレンス設計です。LTC2358-18は入力コモン範囲が広いため高電圧計測が可能ですが、DC2677Aでは最大400Vの連続入力保護が可能な入力保護が実装されます。サージに対する保護を提供するガス放電管と組み合わせることで、DC2677Aは極度の過負荷にも耐えることができます。

このリファレンス設計には、LTC2358-18 SAR ADC、ADA4522-2デュアル・ゼロドリフト・オペアンプ、LT6658デュアル出力、センサー励起用の高電流リファレンスが含まれています。

デジタル・インターフェースはHSMC（高速メザニン・コネクタ）で、これはAltera Cyclone V SoCkitと、3.3V CMOS I/Oをサポートするその他のAltera FPGA評価用ボードと互換性があります。

eval board
schematic 5
schematic 6
schematic 7
AMC-ADA4522-2ARZ

Amplifier Mezzanine Card for ADA4522-2

今すぐ購入 詳細を表示

機能と利点

  • Enables quick breadboarding and prototyping
  • User defined circuit configuration
  • Easy connection to other ADC evaluation boards

製品詳細

The Analog Devices, Inc., amplifier mezzanine card (AMC) analog-to-digital converter (ADC) driver evaluates the performance of amplifiers in 8-lead, single and dual SOIC, 6- lead single SOT23, 8-lead dual MSOP, and 16-lead LFCSP packages. This add on board can be inserted on ADC evaluation boards using its 7-pin header.

The AMC can support any of Analog Devices operational amplifiers and ADC drivers in different packages. The user can configure the ADC driver as a Sallen-Key low-pass, high-pass, or band-pass filter, as a multiple feedback low-pass, high-pass, or band-pass filter, or as an inverting and noninverting operational amplifier. The user can also configure the AMC to drive a single-ended, fully differential, or a single-ended signal to a differential ADC.

Optimized power and ground planes ensure low noise and high speed operation. Component placement and power supply bypassing are optimized for maximum circuit flexibility and performance. The AMC evaluation board accepts 0402 or 0603 surface mount technology (SMT) components, 1206 bypass capacitors, and 2.54 mm headers.

All components are placed on the primary side. No components are placed on the secondary side.

eval board
schematic 8
schematic 9
schematic 10
EVAL-ADA4522

ADA4522評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • ADA4522-2用のフル機能評価用ボード
  • プロトタイプを効率的に構築可能
  • ユーザ定義の回路構成
  • エッジ・マウントSMAコネクタを装備

製品詳細

EVAL-ADA4522-2ARMZでは、ADA4522-2、8ピン、デュアル・チャンネル、ミニ・スモール・アウトライン・パッケージ（MSOP）オペアンプの評価が可能です。この評価用ボードにあるADA4522-2の両チャンネルは、101のゲインを持つ非反転アンプに構成されています。出力には、約117kHzのカットオフ周波数を使用したローパス・フィルタがあり、ADA4522-2の800kHzチョッピング周波数により生じるアーチファクトを最小化します。

評価用ボードの柔軟な設計により、ユーザーは反転および非反転オペアンプ、ディファレンス・アンプ、2次サレンキー・フィルタのように多数の構成が作成できます。更に、入出力を容易にするために、テスト・ポイントとエッジ・マウント・サブミニチュア・バージョンA（SMA）コネクタを組み合わせて採用しています。

評価用ボートでは、ユーザーが容易にインストールできるように、バイパス・コンデンサC1およびC4を除く、0805サイズの抵抗とコンデンサを主に使用しています。ADA4522-2の最大供給は55Vであるため、10 µFのバイパス・コンデンサ（C1およびC4）は、高い電圧定格に適応するパッケージ・サイズ2220です。

ADA4522-2の詳細については、ADA4522-1/ ADA4522-2/ADA4522-4のデータシートを参照してください。EVAL-ADA4522-2ARMZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
EVAL-OPAMP-2
EVAL-OPAMP-2評価用ボード
EVAL-OPAMP-2 EVAL-OPAMP-2 EVAL-OPAMP-2
DC2677A
LTC2358-18、LT6658、ADA4522-2産業用データ・アクイジション非絶縁ボード

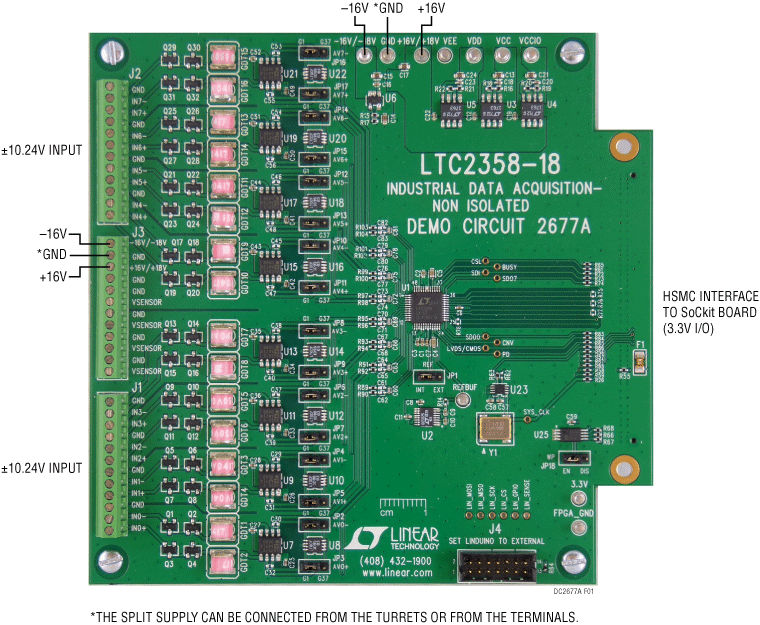

DC2677A_UG-1387 Image
AMC-ADA4522-2ARZ
Amplifier Mezzanine Card for ADA4522-2
AMC-ADA4XXX-2ARMZANGLE AMC-ADA4XXX-2ARMZBOTTOM AMC-ADA4XXX-2ARMZTOP
EVAL-ADA4522
ADA4522評価用ボード

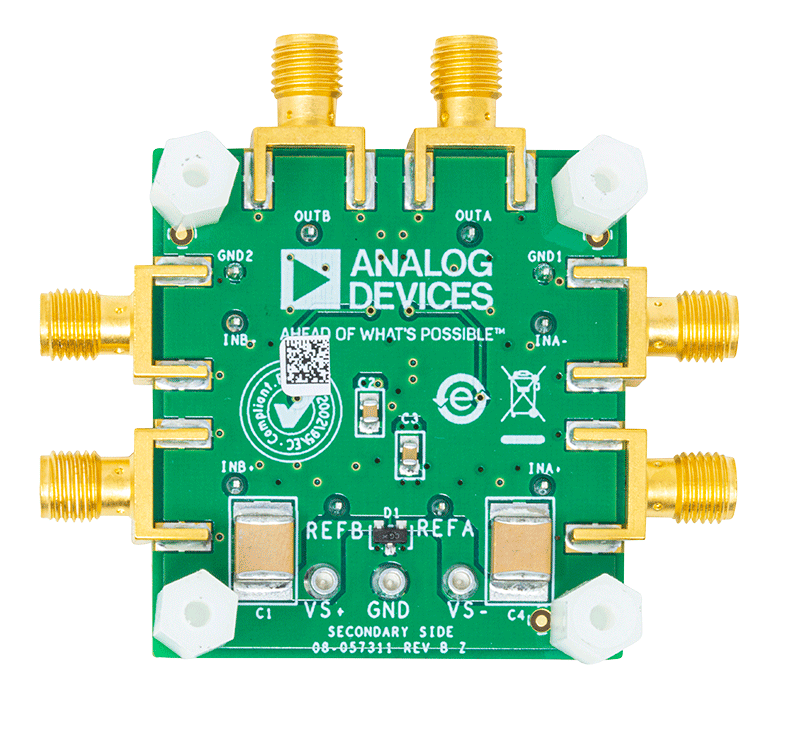

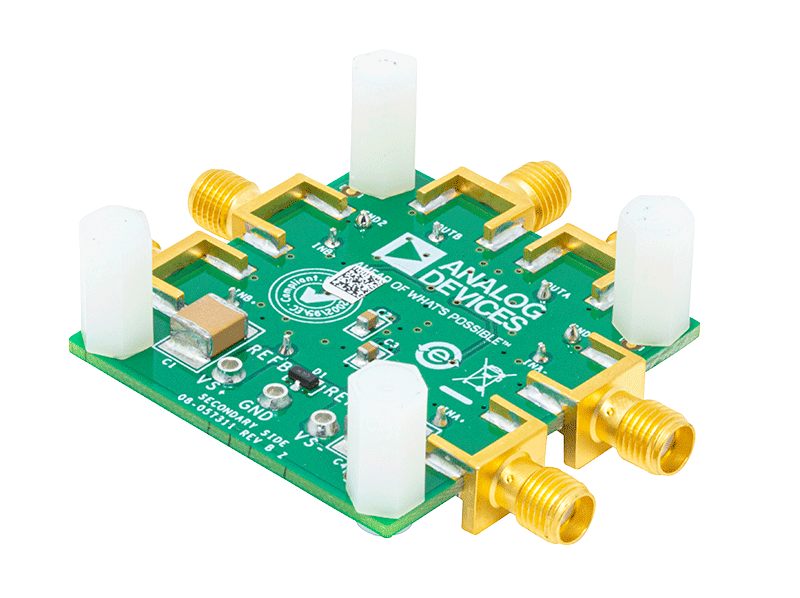

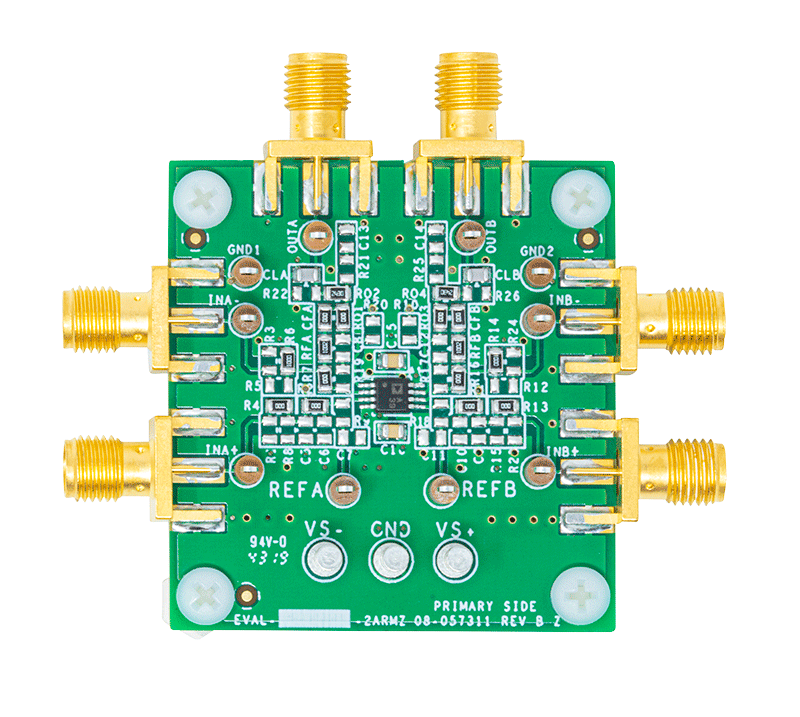

EVAL-ADA4522-2ARMZANGLE-web EVAL-ADA4522-2ARMZBOTTOM-web EVAL-ADA4522-2ARMZTOP-web
