ADE7868

新規設計には非推奨

盗電検出とロー・パワー・モードを備えた、多相マルチファンクション電力量計用IC

データシート (Rev. H) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高精度：EN50470-1、EN50470-3、IEC 62053-21、IEC 62053-22、IEC 62053-23スタンダードをサポート
  • 3相／3線式、3相／4線式（デルタ結線またはWYE結線）、その他の3相方式と互換
  • 各位相と全体におけるトータル（基本波と高調波）の有効／無効／皮相電力量を提供
  • 1000: 1のダイナミック・レンジで0.1%以下の有効および無効電力量測定誤差（25℃）
  • 3000: 1のダイナミック・レンジで0.2%以下の有効および無効電力量測定誤差（25℃）
  • 電流トランス（CT）とdi/dt電流センサー（空芯コイル・電流センサー）をサポート
  • ニュートラル電流入力用の専用ADCチャンネル
  • 1000: 1のダイナミック・レンジで0.1%以下の電圧および電流のrms値誤差（25℃）
  • 3相全てとニュートラル電流のサンプリング波形データの供給が可能

    詳細はデータシートをご参照ください。
ADE7868
盗電検出とロー・パワー・モードを備えた、多相マルチファンクション電力量計用IC

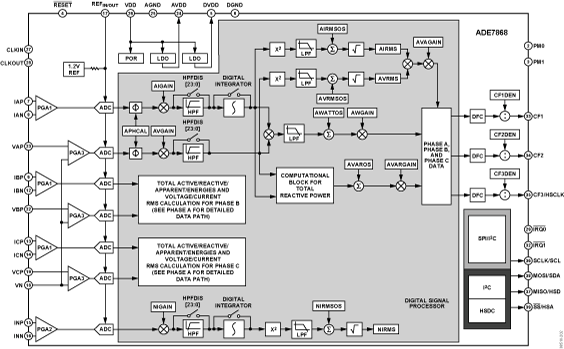

ADE7868 Functional Block Diagram
