ADHV4710

発売前

110V High Voltage, 1A High Current, Operational Amplifier

データシート (Rev. 1) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Wide high voltage supply range: ±12V to ±55V
  • Low quiescent current: 12mA
  • High output capability
    • Output voltage range: Up to ±52V for IOUT = ±100 mA;
    • High output current drive: ±1A continuous;
    • High slew rate: ±1300V/μs into 1nF load
  • Extensive configurability
    • Unlimited capacitive loads stability with external compensation and output slew limiting
    • Stable for any gain and adjustable slew rate with external transconductance RSLEW
    • Programmable supply current with shutdown mode
  • Fault protection and monitoring
    • Digitally programmable current, voltage, and thermal shutdown limits
  • Design-in friendly
    • Package: 80-pin, 12mm × 12mm TQFP
      • EPAD-up package for mountable heatsink
  • Operating temperature range: −40°C to +85°C
ADHV4710
110V High Voltage, 1A High Current, Operational Amplifier

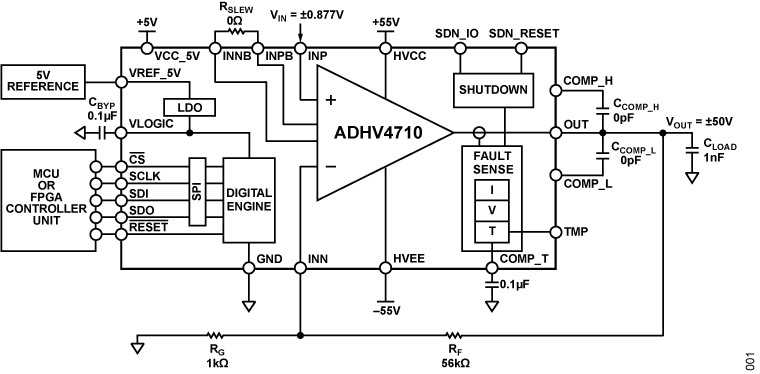

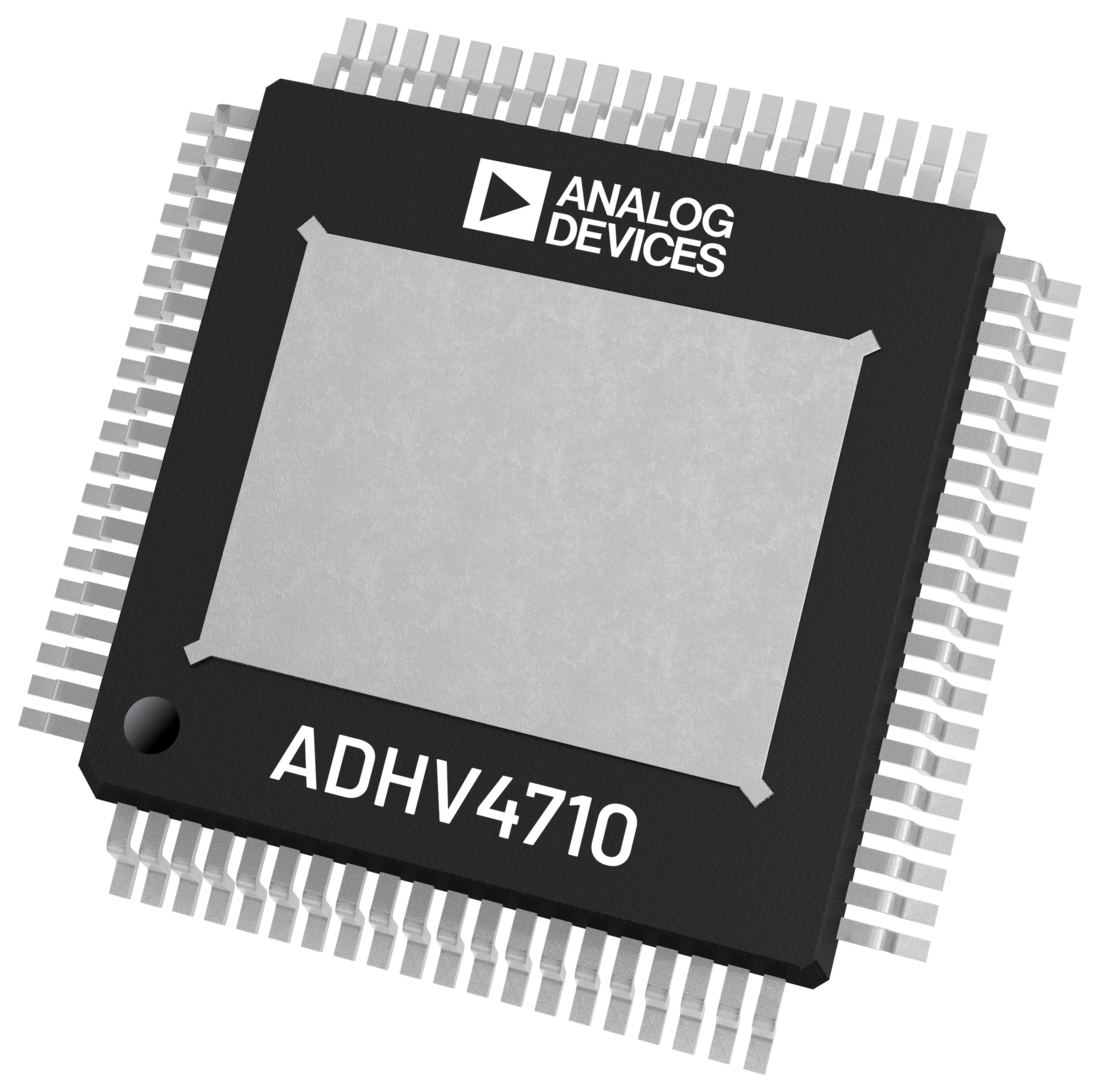

ADHV4710 Functional Block Diagram ADHV4710 Pin Configuration ADHV4710 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADHV4710

ADHV4710（110V、高電圧、1A電流オペアンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ADHV4710の評価が簡単
  • 安定した温度管理
  • LVDSインターフェースの電気的絶縁
  • ユーザ定義の回路構成に対応
  • エッジ・マウント・コネクタおよびテスト・ポイントを装備

製品詳細

このユーザ・ガイドでは、ADHV4710の評価に使用されるEVAL-ADHV4710SDZボードについて説明します。ADHV4710は12mm × 12mmの80ピン薄型クワッド・フラット・パッケージ（TQFP）で提供され、ヒート・シンクを取り付けるための露出パッドを上面に備えています。この評価用ボードは、ユーザ定義の様々な構成で迅速かつ容易にADHV4710を評価するためのプラットフォームとなります。

ADHV4710は、ピエゾ・ドライバ、LCD/OLEDパネル形成、プログラム可能な電源など、要求の厳しいアプリケーションに最適です。

ADHV4710のデータシートには、ADHV4710の全仕様と動作の詳細が記載されています。このユーザ・ガイドと併せて参照してください。

アプリケーション

  • 高電圧パワー・アンプ（PA）
  • 高電圧SMU/VIソース
  • 高電圧任意波形ジェネレータ（AWG）
  • 圧電トランスデューサ駆動
  • プログラム可能な電源
EVAL-ADHV4710
ADHV4710（110V、高電圧、1A電流オペアンプ）の性能評価

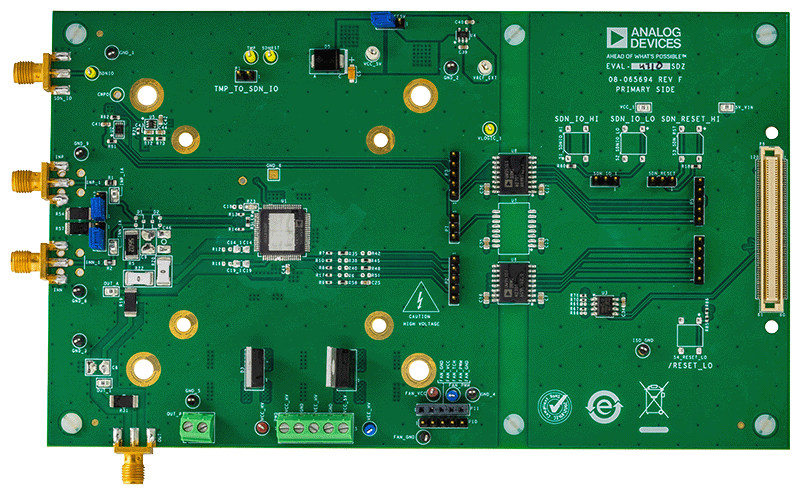

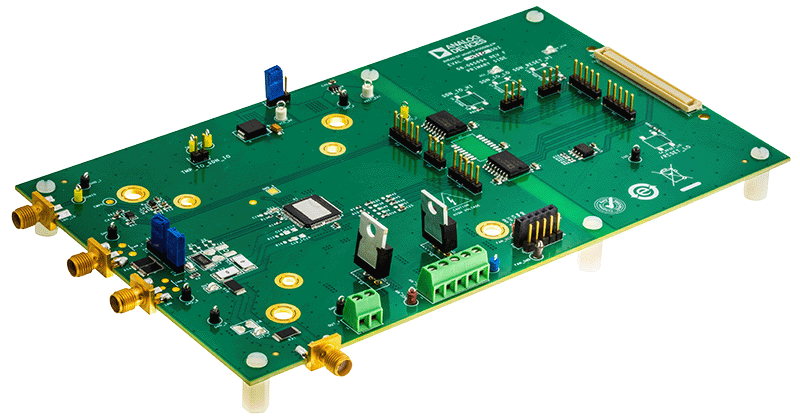

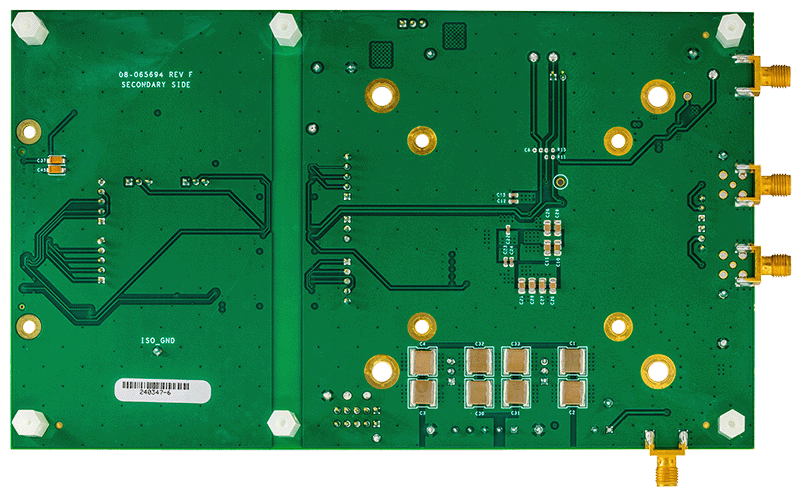

EVAL-ADHV4710 Board Photo Angle View EVAL-ADHV4710 Board Photo Top View EVAL-ADHV4710 Board Photo Bottom View
