ADL5206

新規設計に推奨

30dBまでの範囲およびステップ・サイズ1dBで、1.0GHz DGA

データシート (Rev. 0)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デジタル制御のVGA
  • ゲイン・ステップ・サイズ：1dB
  • ゲイン調整範囲：2dB～32dB
  • 差動入力抵抗：100Ω
  • 差動出力抵抗：10Ω
  • ノイズ指数：300MHz、5V電源で5.1dBの最大ゲイン
  • 最大ゲインにおけるOIP3
    • 300MHz、5V電源で39.4dBm
    • 700MHz、5V電源で38.1dBm
  • ゲイン・ステップ精度：±0.2dB
  • 32dBでの−3dB帯域幅：5V電源で1.0GHz（代表値）
  • 各種制御インターフェース・オプション
    • ラッチ付き5ビット・パラレル制御インターフェース
    • 高速アタック機能付き3線／4線式SPI
    • ゲイン昇圧・降圧インターフェース
  • 広い入力ダイナミック・レンジ
  • 停止制御
  • 単電源動作：3.3Vまたは5V
  • 5V電源で112mAの静止電流
  • 20ピン、4mm × 4mm LFCSP
ADL5206
30dBまでの範囲およびステップ・サイズ1dBで、1.0GHz DGA

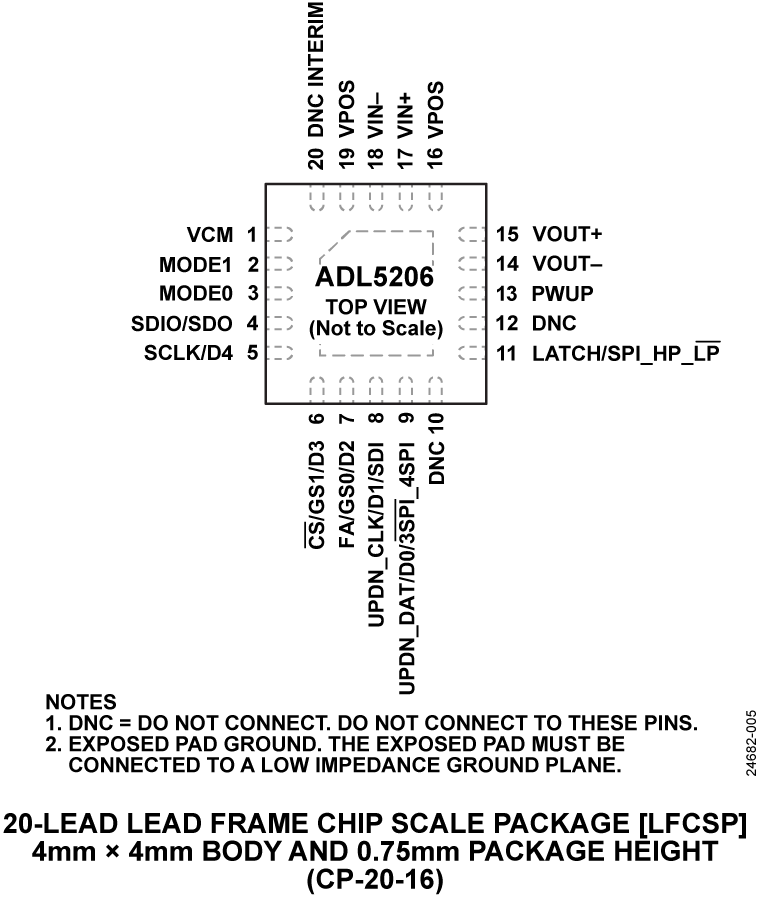

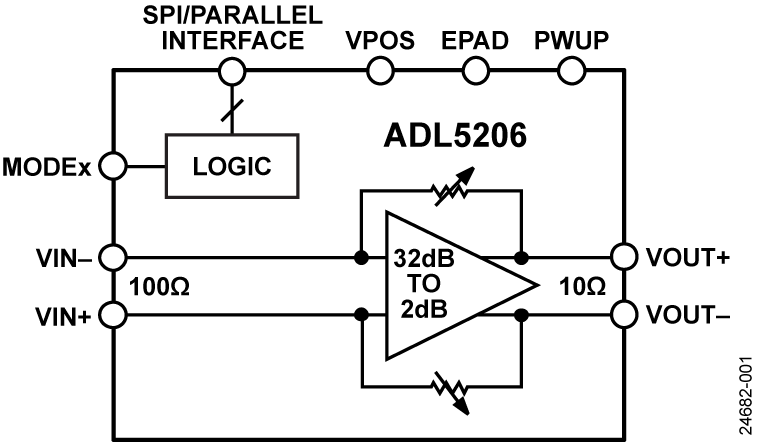

ADL5206 Functional Block Diagram ADL5206 Pin Configuration Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

API Device Drivers 1

Device Application Programming Interface (API) C code drivers provided as reference code that allows the user to quickly configure the product using high-level function calls. The library acts as an abstraction layer between the application and the hardware. The API is developed in C99 to ensure agnostic processor and operating system integration. Customers can port this application layer code to their embedded systems by integrating their platform-specific code base to the API HAL layer.

To request this software package, go to the Software Request Form signed in with your MyAnalog account and under “Target Hardware” select “High Speed RF Products” and choose the desired API product package. You will receive an email notification once the software is provided to you.

ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

Sパラメータ 1

IBISモデル 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
EVAL-ADL5206

30dBまでの範囲およびステップ・サイズ1dBで、ADL5206 1GHz DGAを評価

今すぐ購入 詳細を表示

機能と利点

  • ADL5206用のフル機能評価用ボード
  • テスト装置やその他の回路へ容易に接続可能
  • 別売りのシステム・デモンストレーション・プラットフォーム（EVAL-SDP-CS1Z）により、PCで制御可能
  • 単電源動作（5.0Vまたは3.3V）

製品詳細

ADL5206-EVALZ評価用ボードでは、シリアルおよびパラレル・インターフェース・ポートを使用するほかに、システム・デモンストレーション・プラットフォーム（SDP-S）のコントローラ・ボードを介してMicrosoft® Windows®が動作するPCのUSBポートを使用して、ADL5206を手動制御できます。3.3V低ドロップアウト（LDO）電圧レギュレータは、ADL5206が5V電源で動作しているときにデジタル回路に電力を供給します。

ADL5206-EVALZをSDP-Sに接続して、ADL5206を迅速に評価できます（図3参照）。更に、ADL5206-EVALZは、アナログ・デバイセズのACEソフトウェア・パネルを使用して、USBを介して構成できます。

ADL5206の詳細については、ADL5206のデータシートを参照してください。ADL5206-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。
EVAL-ADL5206
30dBまでの範囲およびステップ・サイズ1dBで、ADL5206 1GHz DGAを評価

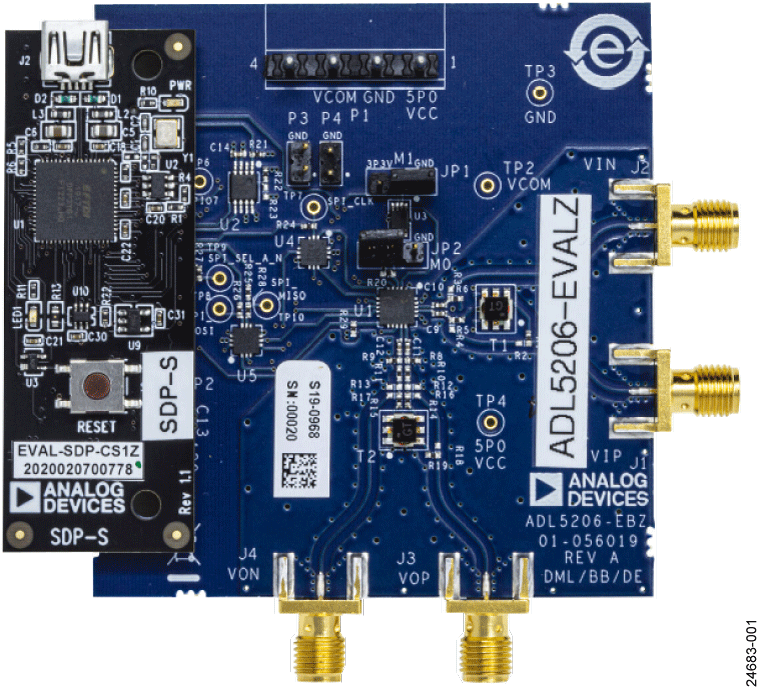

ADL5206 Evaluation Board
