ADL5322

製造中止

PAプリドライバ、700MHｚ～1000MHz、GaAs、RFマッチング

データシート (Rev. A)
製品モデル
1
1Ku当たりの価格
価格は未定
Viewing:

製品の詳細

  • GaAs、シングルエンド、20dBの固定ゲイン・アンプ
  • 内部的に50Ωにマッチングされた入出力
  • 温度と電源に対して完全に仕様規定された出力パワーとゲイン
  • 小型のフットプリント・パッケージ：3mm×3mm LFCSP
  • 動作周波数：700～1000MHz
  • ＋45dBｍの高い3次インターセプト
  • ＋27dBｍの出力圧縮ポイント
  • 5dBの低ノイズ指数
  • ADL5323（1700～2400MHz）とピン互換
ADL5322
PAプリドライバ、700MHｚ～1000MHz、GaAs、RFマッチング

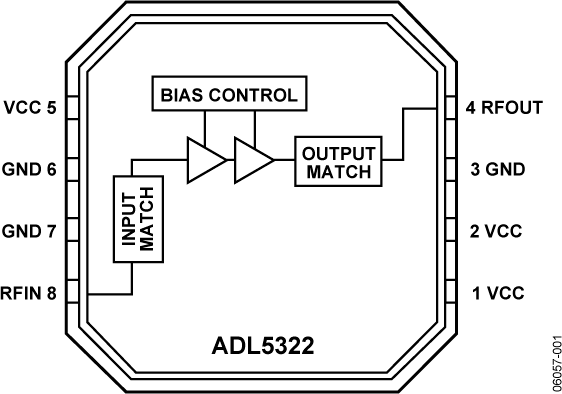

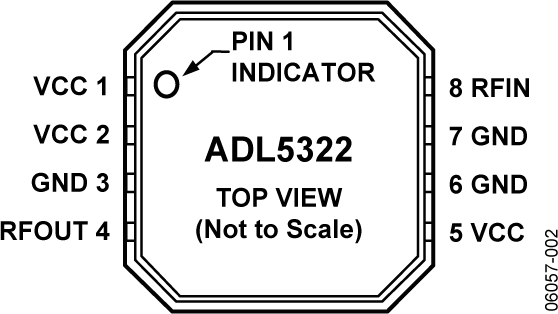

ADL5322 Functional Block Diagram ADL5322 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

アプリケーション・ノート 2

製品ハイライト 1

評価用設計ファイル 1

製造中止品のデータシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

Sパラメータ 1

評価用キット

EVAL-ADL5322

ADL5322 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

ADL5322-EVAL is a 4-layer, FR4-based evaluation board. For normal operation it requires a 5 V/500 mA power supply. The power supply should be connected to the test loops labeled VCC and GND. The RF input and output are available on SMA connectors labeled RFIN and RFOUT.

EVAL-ADL5322
ADL5322 Evaluation Board
