ADPA1106

新規設計に推奨

46 dBm(40 W)、2.7 GHz〜3.5 GHz、GaNパワーアンプ

利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • 周波数範囲:2.7GHz~3.5GHz
  • POUT:PIN = 21dBm、2.7GHz〜3.1GHzで46dBm(代表値)
  • パワーゲイン:PIN = 21dBm、2.7 GHz〜3.1GHzで25dB(代表値)
  • 小信号ゲイン:2.7GHz~3.1GHzで34.5dB(代表値)
  • PAE: PIN = 21dBm、2.7 GHz〜3.1GHzで56%(代表値)
  • 電源電圧:VDD = 50V(IDQ = 300mA、10%のデューティ・サイクル)
  • 32ピン、5mm × 5mm LFCSP_CAVパッケージ
ADPA1106
46 dBm(40 W)、2.7 GHz〜3.5 GHz、GaNパワーアンプ

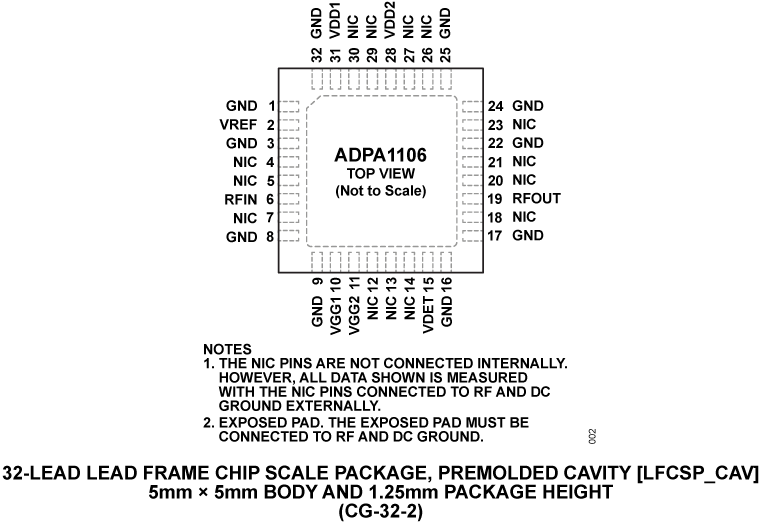

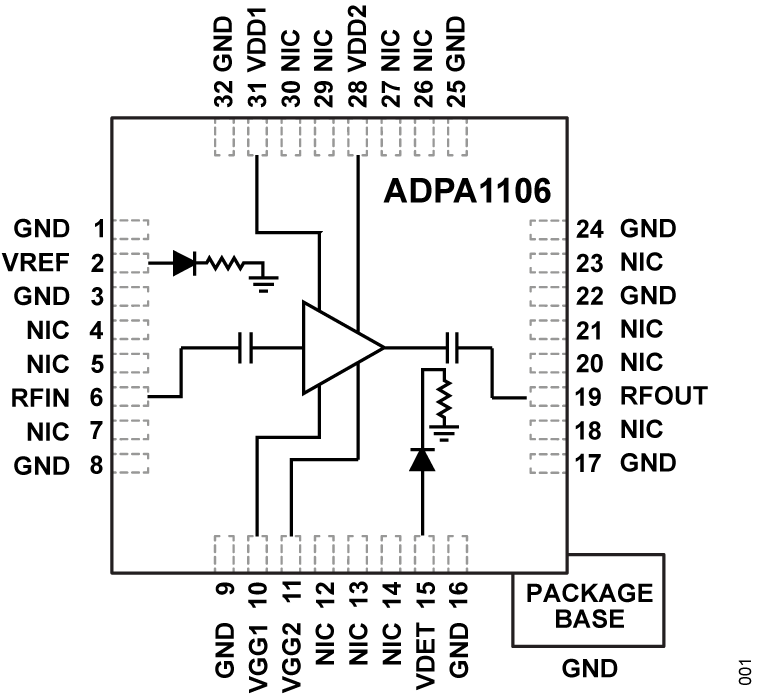

ADPA1106 Functional Block Diagram ADPA1106 Pin Configuration
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Sパラメータ 1


評価用キット

eval board
EVAL-LT4200

100AでのLT4200(12V、ホット・スワップEヒューズ)の性能評価

機能と利点

  • Complete Bias Control and Sequencing Solution for Pulsed GaN Radar Power Amplifiers
  • Pin Compatible with ADI's existing Pulser Board and with ADI's GaN Power Amplifier Evaluation Boards
  • Operation in Drain Pulsed Mode or Gate Pulsed Mode
  • Optional Crowbar Circuit for Fast Turn Off in Drain Pulsed Mode
  • Single 24 V to 50 V Power Supply with on-board Negative Gate Voltage Generation.
  • Drain Current Monitoring Circuit

製品詳細

EVAL-LT4200-AZ回路ボードでは、100Aアプリケーションで2つの並列LT4200(50Aホット・スワップEヒューズ)を評価できます。LT4200は、ホット・プラグ時の突入電流を制御して、バックプレーン電源をグリッチやスパークから保護します。出力が過負荷になると、LT4200は内部パワーMOSFETとバックプレーン電源を保護するために、一定の遅延後にオフになります。EVAL-LT4200-AZには、低電圧および過電圧保護と出力パワー・グッドのための抵抗分圧器が内蔵されています。電流、パワー・グッド、障害ステータス、入出力電圧を監視するためにタレットを備えています。いくつかのテスト・ポイントでは、他の回路ノードをプローブできます。この回路ボードの設計ファイルは、アナログ・デバイセズのWebサイトから入手できます。

eval board
EVAL-ADPA1106

46dBm(40W)、2.7GHz〜3.5GHzのGaNパワーアンプADPA1106の評価

機能と利点

  • ヒート・スプレッダ付き2層Rogers 4350B評価用ボード
  • エンド起動SMAジャックRFコネクタ
  • スルー・キャリブレーション・パス
  • ドレインまたはゲートのパルス機能

製品詳細

ADPA1106-EVALZは、アルミ製ヒート・スプレッダに取り付けられた、厚さ10ミルのRogers 4350B銅被覆を使用した2層のプリント回路基板(PCB)で構成されています。ヒート・スプレッダは、デバイスの熱放散を実現すると共にPCBに機械的支持を与えます。ヒート・スプレッダには取り付け穴があるので、ヒート・シンクに取り付けることができます。また、スプレッダを熱板や冷却板にクランプすることもできます。ADPA1106-EVALZのRFINおよびRFOUTポートは、SMA(サブミニチュア・バージョンA)メス同軸コネクタで装着されており、それぞれのRFパターンは50Ωの特性インピーダンスとなっています。ADPA1106-EVALZには、デバイスの動作温度の全範囲での使用に適したコンポーネントが搭載されています。ボード・パターン損失を補正するため、J6コネクタとJ5コネクタの間にスルー・キャリブレーション・パスが用意されています。スルー・キャリブレーション・パスを使用するには、J6およびJ5にSMA RFコネクタを差し込む必要があります。

グラウンド、電源、ゲート制御、および検出器の出力電圧は、ADPA1106-EVALZの2つの24ピンヘッダー(P4およびP5)を介して供給されます。これら2つのヘッダーのピン配置は、ユーザ・ガイドの表1に示されています。

ADPA1106-EVALZのRFパターンは、50Ωの接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パドルは、グランド・プレーンに直接接続します。ヒート・スプレッダへの適切な電気伝導および熱伝導を確保するため、グラウンド・パッド直下の領域に特に集中させる形で、上面と底面のグランド・プレーンを複数のビアで接続しています。

ADPA1106-EVALZには、ドレイン・パルサ・ボードが付属しています。このボードはADPA1106-EVALZヘッダーに差し込むことができ、負のゲート電圧および、ADPA1106- EVALZにドレイン電圧を接続/切断する制御信号を提供することによってADPA1106のバイアスを制御するように構成できます。ADPA1106-EVALZは、ADPA1106のVGG1ピンとVGG2ピンに負のパルスが印加されるゲート・パルス・モードで単独で動作することもできます。

ADPA1106の詳細については、ADPA1106データシートを参照してください。ADPA1106-EVALZを使用する場合は、ユーザ・ガイドと併せて参照する必要があります。

EVAL-LT4200
100AでのLT4200(12V、ホット・スワップEヒューズ)の性能評価
LT4200 Evaluation Board Photo Angle LT4200 Evaluation Board Photo Top LT4200 Evaluation Board Photo Bottom
EVAL-ADPA1106
46dBm(40W)、2.7GHz〜3.5GHzのGaNパワーアンプADPA1106の評価

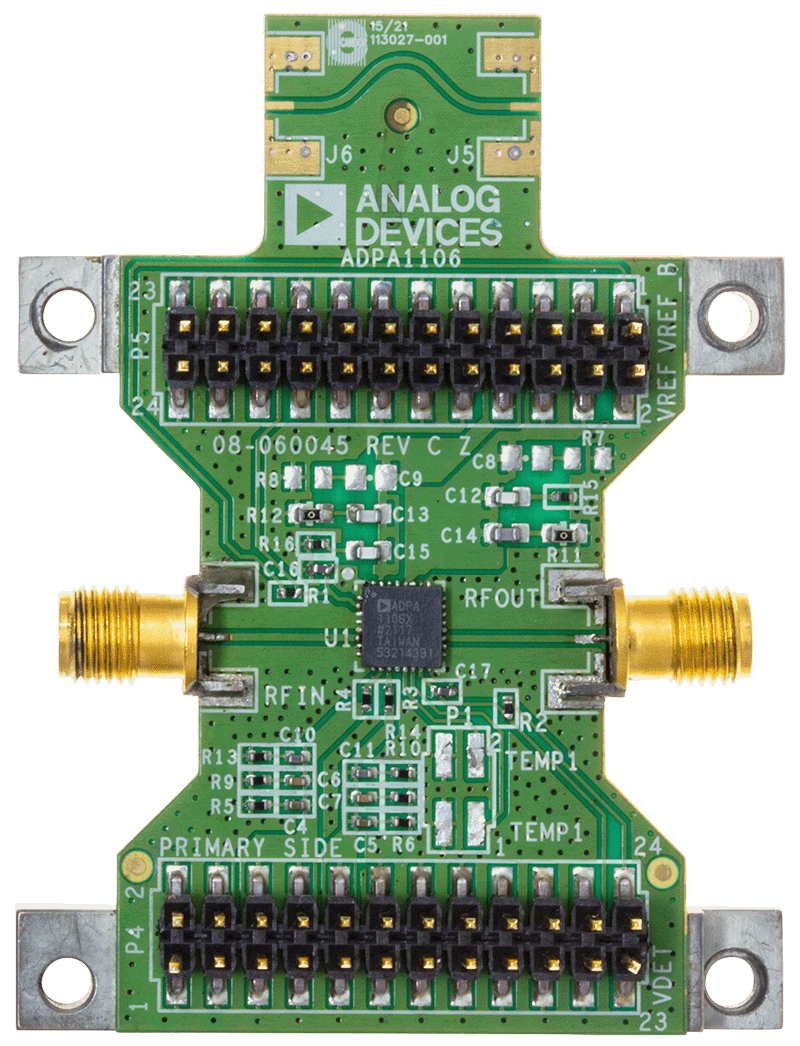

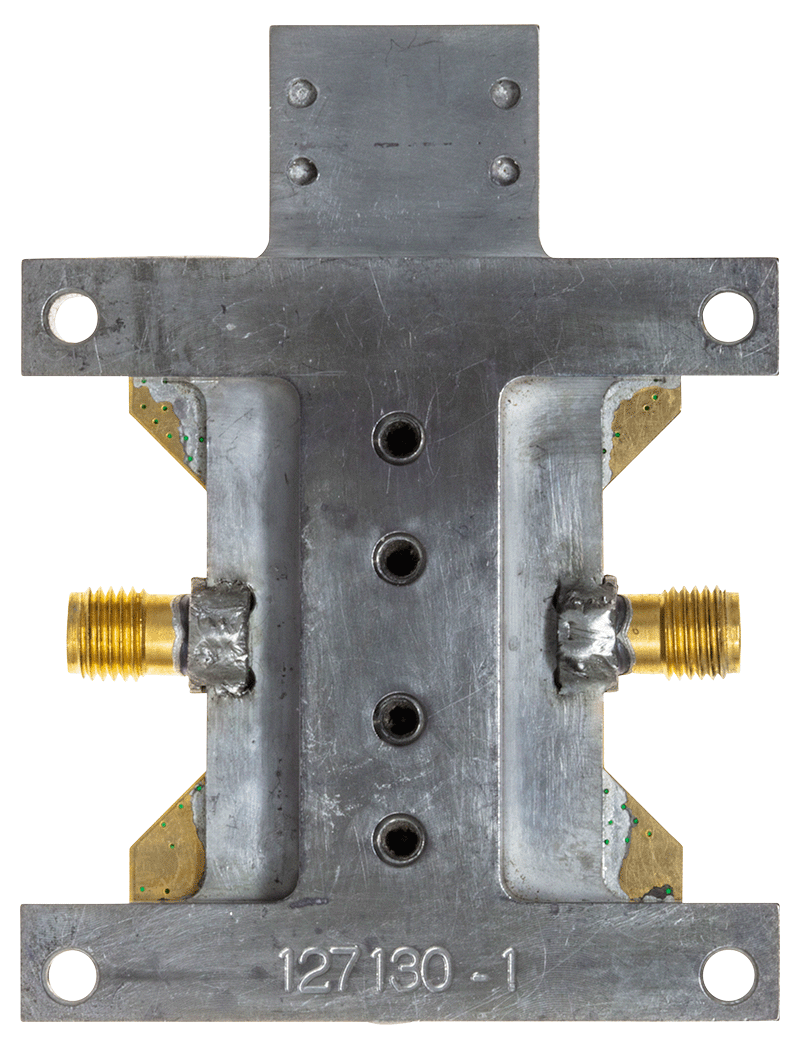

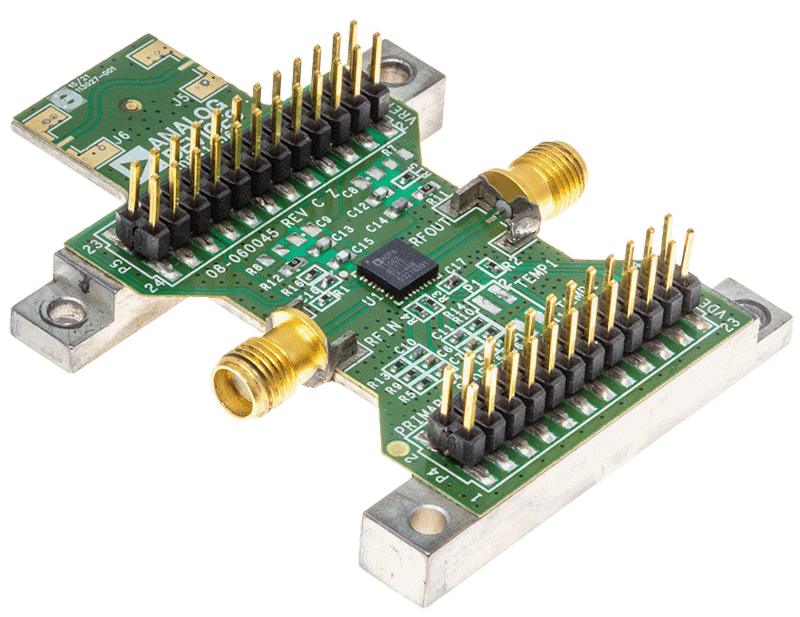

ADPA1106 Evaluation Board Angle ADPA1106 Evaluation Board Top ADPA1106 Evaluation Board Bottom
