ADR03

製造中

超コンパクト高精度2.5V電圧リファレンス

データシート (Rev. S)
製品モデル
11
1Ku当たりの価格
最低価格：$1.36
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 省スペースのSC70およびTSOTパッケージ
  • 低温度係数
    • 8ピンSOIC：3ppm/°C（代表値）
    • 5ピンSC70：最大9ppm/°C
    • 5ピンTSOT：最大9ppm/°C
  • 初期精度±0.1%
  • 外付けコンデンサ不要
  • 低ノイズ10μV p-p、0.1Hz～10.0Hz（ADR02）
  • 広い動作範囲
    • ADR01：12.0V～36.0V
    • ADR02：7.0V～36.0V
    • ADR03：4.5V～36.0V
    • ADR06：5.0V～36.0V
  • 高出力電流10mA
  • 広い動作温度範囲：–40°C～+125°C
  • 業界標準のREF01/REF02/REF03とADR01/ADR02/ADR03ピン互換
  • ADR01、ADR02、ADR03、ADR06 SOIC（Aグレード）、オートモーティブ・アプリケーション向けの性能を評価済み
    ADR03-EPは防衛および航空宇宙アプリケーションに対応します（AQEC規格）
    • ダウンロード：ADR03-EPデータシート（pdf）
    • 防衛温度範囲：−55°C～+125°C
    • 品質管理された製品ベースライン
    • 1アセンブリ／テスト・サイト
    • 1製造サイト
    • 製品の変更通知
    • 要求に応じて入手可能な品質評価データ
ADR03
超コンパクト高精度2.5V電圧リファレンス

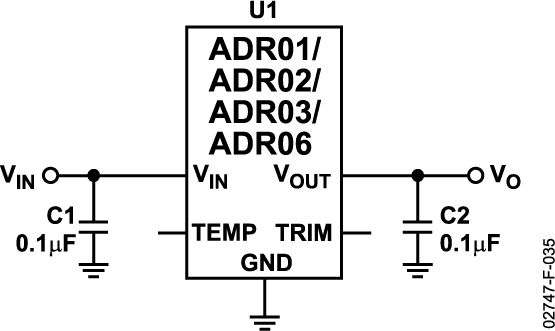

ADR01-02-03-06 Pin Configuration ADR01-02-03-06 Pin Configuration ADR01-02-03-06 Pin Configuration ADR01-02-03-06 Pin Configuration ADR01-02-03-06 Pin Configuration ADR01-02-03-06 Typical Diagram
