ADT7301

製造中

デジタル温度センサー、13ビット、±1℃精度、マイクロパワー、6ピンSOT-23パッケージ/8ピンMSOPパッケージ

データシート (Rev. B) 製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 最低価格：$1.48

Viewing:

製品の詳細

13ビット温度/デジタル・コンバータ
動作温度範囲：-40℃～+150℃
精度：±0.5℃/±1℃（max）
シャットダウン電流：1μA
消費電力：0.631mW＠3.3V
SPIとDSP互換シリアル・インターフェース

シャットダウン・モード
省スペースのSOT-23とMSOPパッケージ
AD7814アプリケーションとピン互換

製品モデル: 4
1Ku当たりの価格: 最低価格：$1.48

ドキュメント

データシート 1

ADT7301: ±1°C Accurate, 13-Bit, Digital Temperature Sensor Data Sheet (Rev.B) 12/11/2002

アプリケーション・ノート 1

AN-892: 温度計測の理論と実践上のテクニック 01/28/2025

よく聞かれる質問 1

FAQ 08/23/2017

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

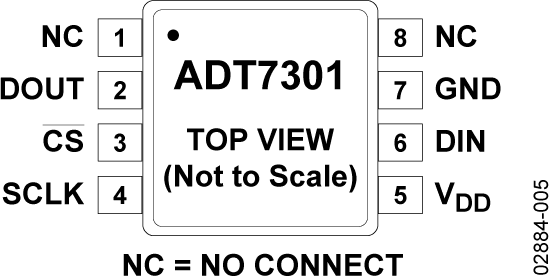

ADT7301ARMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADT7301ARMZ-REEL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

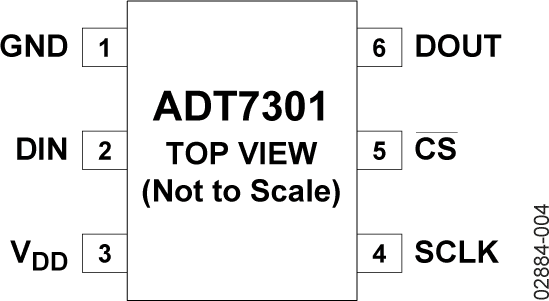

ADT7301ARTZ-500RL7	6-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADT7301ARTZ-REEL7	6-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

3 22, 2021 - 21_0001 Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
		PCN21_0001_Form Material_Report Other Qualification Results Summary
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
1 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
		PCN14_0246_Form Material_Report Detailed Change Description Qualification Results Summary
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
5 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
12 16, 2011 - 11_0301 ADT7301 and ADT7302 Datasheet Correction
		PCN11_0301_Form Material_Report
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
ADT7301ARTZ-500RL7	製造中
ADT7301ARTZ-REEL7	製造中
9 5, 2011 - 11_0084 ADT7301 and ADT7302 mask revision
		PCN11_0084_Form Material_Report Test Correlation Report
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
ADT7301ARTZ-500RL7	製造中
ADT7301ARTZ-REEL7	製造中
12 16, 2009 - 09_0252 ADT7301 and ADT7302 Metal Mask Edit and Datasheet Correction
		Material_Report PCN09_0252_Form
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
ADT7301ARTZ-500RL7	製造中
ADT7301ARTZ-REEL7	製造中
10 10, 2008 - 08_0058 Wafer Fab transfer from 6" C5 Analog Devices, Ireland to 8" C5 TSMC, Taiwan
		08_0058RevA_PL Form Material_Report RQR03610A
ADT7301ARMZ	製造中
ADT7301ARMZ-REEL7	製造中
ADT7301ARTZ-500RL7	製造中
8 16, 2017 - 16_0291 CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages
		PCN16_0291_Form Material_Report Detailed Change Description Qualification Results Summary
ADT7301ARTZ-500RL7	製造中
ADT7301ARTZ-REEL7	製造中
2 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products
		Material_Report PCN10_0009_Form SOT23 Qualification Data
ADT7301ARTZ-500RL7	製造中
ADT7301ARTZ-REEL7	製造中

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
ADT7311	新規設計に推奨	半導体温度センサー、±0.5℃ 精度、16 ビット・デジタル出力、SPI、車載向
ADT7312	新規設計に推奨	半導体温度センサ、～+175℃、±1℃精度、16ビット、SPI、車載向、ダイ形状
ADT7320	新規設計に推奨	±0.25℃精度の16ビット・デジタルSPI温度センサー

ツールおよびシミュレーション

IBISモデル 1

ADT7301 IBIS Model

評価用キット

ADT7301 Evaluation Board

今すぐ購入詳細を表示

製品詳細

The ADT7301 evaluation board allows the ADT7301 digital temperature sensor to be quickly and easily evaluated using a PC. Using the evaluation board and its accompanying software, the ADT7301 evaluation board can be interfaced to a PC through its USB connection. The drivers will work on 32-bit Windows 7 machines.

Please note: This Evaluation software does not run on Windows 8 or Windows 10 (USB driver is non-compliant with OS >Windows 7).
