LT1027LS8
製造中安定性の高いハーメチック・パッケージの低ノイズ高精度電圧リファレンス
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格：$5.24
製品の詳細
- 5mm×5mmのハーメチックLCC（リードレス・チップ・キャリア）パッケージ：
- 湿度に影響されない
- 熱ヒステリシス：8ppm（0°C～70°C）
- 熱ヒステリシス：12ppm（–40°C～85°C）

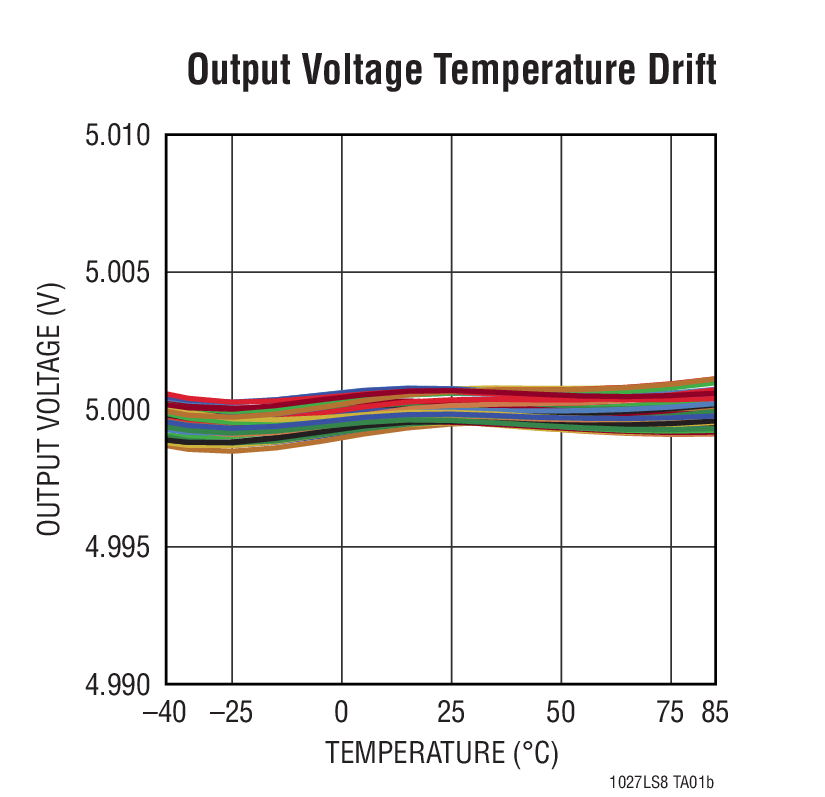

- 低ドリフト：5ppm/°C（MAX）
- 高精度：最大±0.10%
- 低ノイズ：<1ppmピーク・トゥ・ピーク（0.1Hz ～10Hz）
- 長期低ドリフト
- 1000 時間で12ppm
- 3000 時間で18ppm
- シンク電流：10mA、ソース電流：15mA
- 広い電源電圧範囲：最大40V

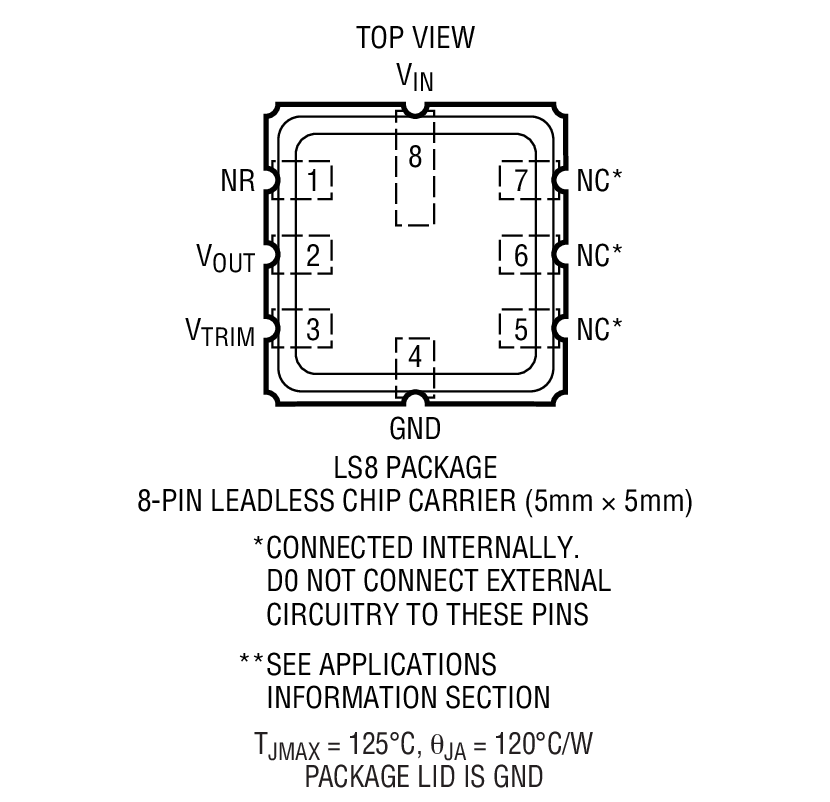

- 8ピン（5mm×5mm）LS8パッケージ
LT1027LS8は、低ドリフトおよび低ノイズを兼ね備え、優れた長期安定性と高い出力精度を持つ高精度リファレンスです。リファレンス出力は、最大15mAのソース電流および最大10mAのシンク電流能力があり、入力電圧変動の影響をほとんど受けません。
ハーメチック・パッケージは抜群の耐湿性能および温度ヒステリシス性能を発揮します。LT1027LS8のサイズはわずか5mm×5mm×1.5mmであり、業界標準のLT1021など、スルーホールの大きいメタル・キャン・パッケージ電圧リファレンスの代替品になります。LT1027LS8の性能はLT1027と同様ですが、ハーメチック・パッケージにより、安定性が増しています。
LT1027LS8は埋め込みツェナー・ダイオード構造に基づいているので、温度安定性、経時安定性、および極めて低いノイズ性能（ピーク・トゥ・ピークで1ppm未満）を実現します。LT1027LS8は8V～40Vの電源電圧で動作します。表面下のツェナーは、最高のバンドギャップ・リファレンスよりも優れた経時安定性を示し、ハーメチック・パッケージは幅広い範囲の環境条件でその安定性を維持します。
| パッケージ | |
| LT1027 | N-8, S-8 |
| LT1027LS8 | LS8 Hermetic, Low Drift |
アプリケーション
- 計測装置およびテスト装置
- 高分解能データ収集システム

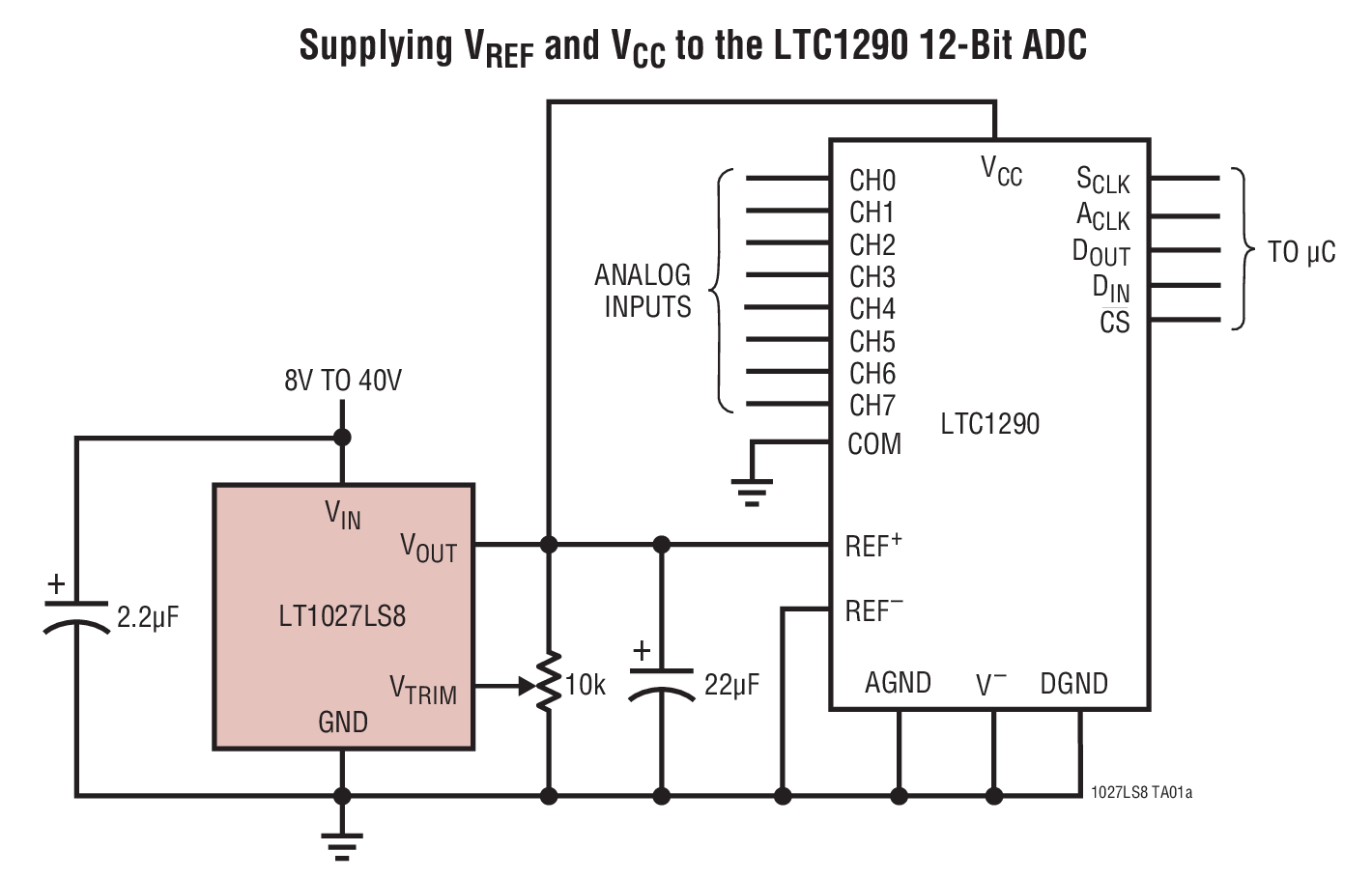

- A/DコンバータおよびD/Aコンバータ
- 高精度レギュレータ
- 高精度秤量計
- デジタル電圧計
ドキュメント
データシート 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1027DCLS8-5#PBF | 8-Lead LCC (5mm x 5mm) | ||
| LT1027DILS8-5#PBF | 8-Lead LCC (5mm x 5mm) |
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| LT1027 | 製造中 | 高精度5Vリファレンス |
