LT1193
LT1193
製造中ビデオ差動アンプ
- 製品モデル
- 5
- 1Ku当たりの価格
- 最低価格:$3.88
Viewing:
製品の詳細
- 差動またはシングルエンドの利得ブロック(調整可能)
- AV= ±2での-3dB帯域幅: 80MHz
- スルーレート:500V/μs
- 低コスト
- 出力電流:±50mA
- セトリング・タイム:0.1%まで180ns
- 10MHz でのCMRR: > 40dB
- 微分利得誤差:0.2%
- 微分位相誤差:0.08°
- 単一5V電源動作
- ケーブルを直接ドライブ可能
- 出力シャットダウン機能

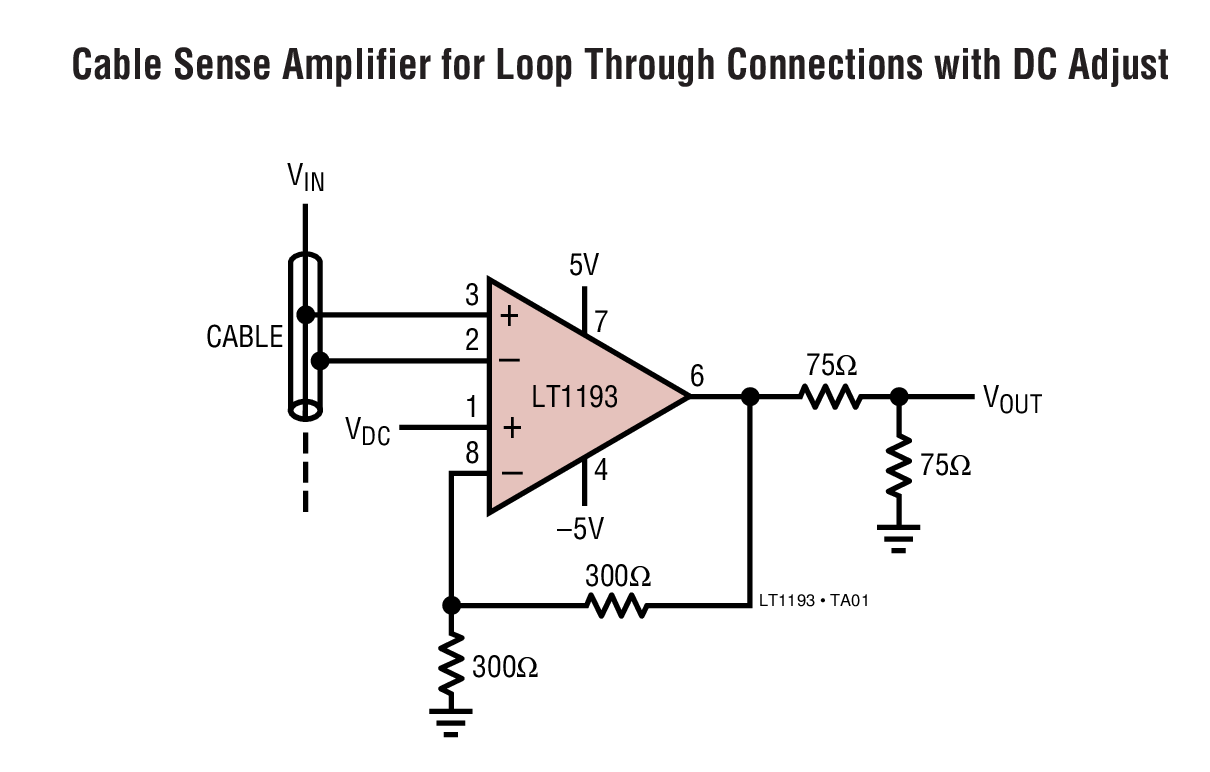

LT1193は±5Vおよび単一5V電源動作に最適化されたビデオ差動アンプです。この汎用アンプは、用途が限定されない高入力インピーダンスの(+)および(-)入力を特長とし、差動またはシングルエンド構成で使用できます。さらに2組目の入力により、差動アンプに対する利得調整とDC制御が行われます。
LT1193は、500V/μsの高いスルーレート、80MHzの広い帯域幅、±50mAの出力電流を特長とし、ケーブルを直接ドライブするアプリケーションに最適です。シャットダウン機能によって消費電力をわずか15mWに低減し、複数のアンプが同じケーブルをドライブすることが可能です。
LT1193は8ピンPDIPおよびSOパッケージで供給されます。
アプリケーション
- ライン・レシーバ
- ビデオ信号処理
- ケーブル・ドライバ
- 発振器
- テープおよびディスク・ドライブ・システム
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 2
デザイン・ノート 3

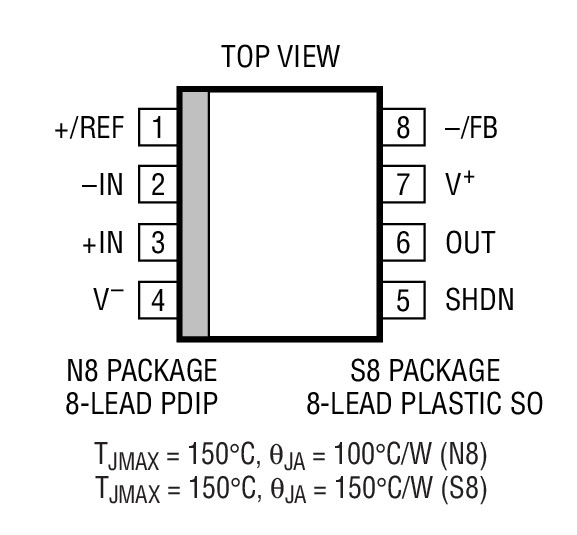

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT1193CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
LT1193CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LT1193CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LT1193IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
LT1193IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
LT1193CN8#PBF | 製造中 | |
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
LT1193CN8#PBF | 製造中 | |
10 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
LT1193CS8#PBF | 製造中 | |
LT1193CS8#TRPBF | 製造中 | |
LT1193IS8#PBF | 製造中 | |
LT1193IS8#TRPBF | 製造中 | |
6 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
LT1193CS8#PBF | 製造中 | |
LT1193CS8#TRPBF | 製造中 | |
LT1193IS8#PBF | 製造中 | |
LT1193IS8#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice 1
下記製品はLTspiceで使用することが出来ます。:
- LT1193
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
