LTC1909-8

製造中

SMBusプログラミング、広動作範囲、No RSENSE™降圧DC/DCコントローラ

データシート
製品モデル
2
1Ku当たりの価格
最低価格：$5.51
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • SMBus/I2C™でプログラム可能な出力電圧：1.3V～3.5V
  • センス抵抗が不要
  • 200kHzで2%～90%のデューティ・サイクル
  • tON(MIN) ≤ 100ns
  • 真の電流モード制御
  • セラミックCOUTで安定
  • パワーグッド出力電圧モニタと50μsタイマ
  • 広いVIN範囲：4V～36V （最大定格）
  • 高精度抵抗分割器とリファレンスにより、全温度範囲で±1.35%の出力電圧精度を達成
  • スイッチング周波数と電流制限を調整可能
  • 強制連続制御ピン
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 短絡シャットダウン・タイマ（オプション）

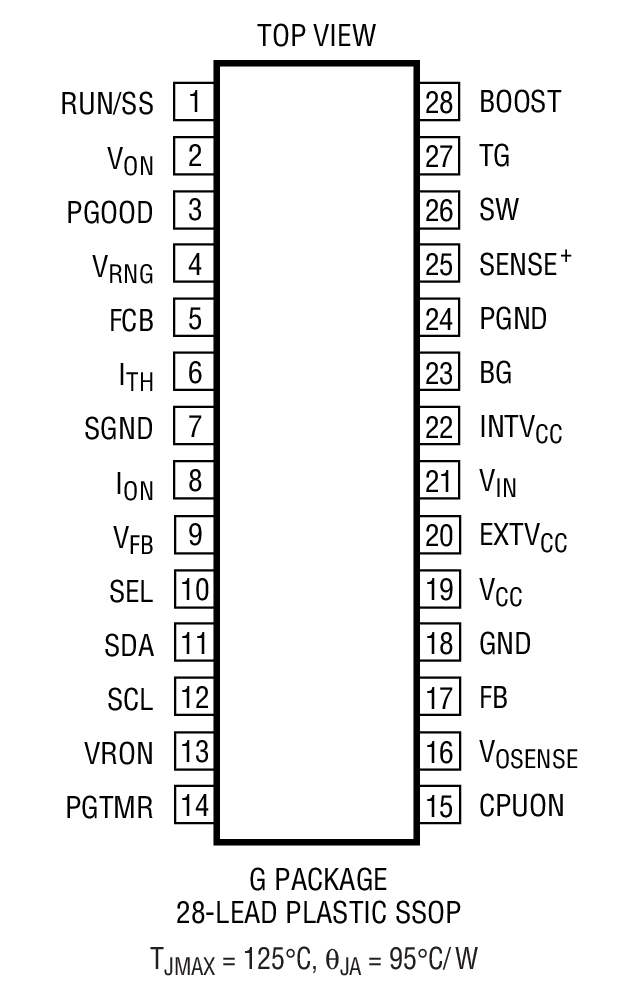

  • 28ピンSSOPパッケージ
LTC1909-8
SMBusプログラミング、広動作範囲、No RSENSE™降圧DC/DCコントローラ

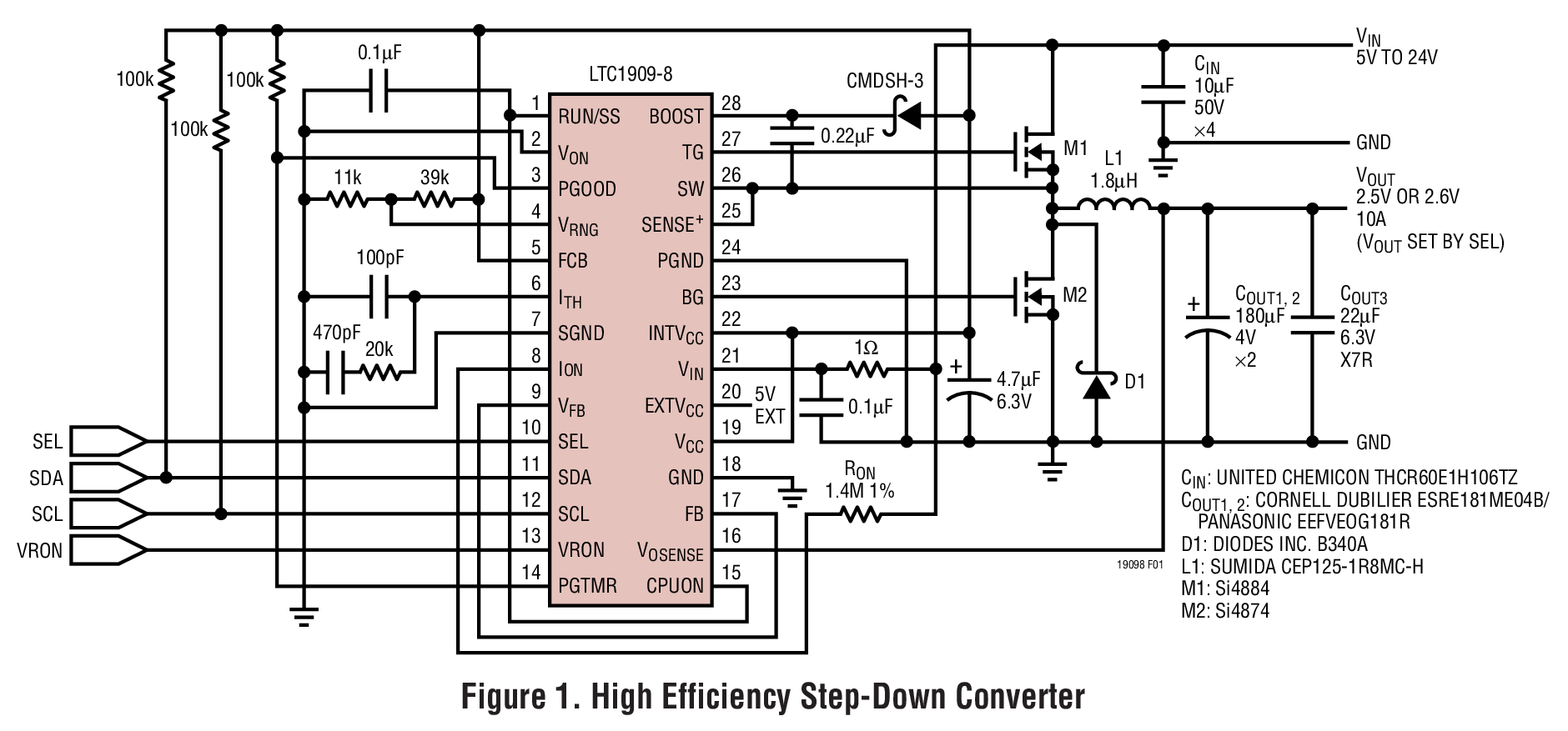

Figure 1. High Efficiency Step-Down Converter Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Circuit Monitors 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Power System Managers & Sequencers 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
Protection Switches & Controllers 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
スイッチング・レギュレータ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
DC475A

LTC1909-8EG | SMBus Controlled DC/DC Converter, VIN = 7.5V-21V, VOUT = 1.3V-3.5V@10A

今すぐ購入 詳細を表示

製品詳細

DC475A: Demo Board for the LTC1909-8 - Wide Operating Range, No RSENSE Step-Down DC/DC Controller with SMBus Programming.



DC475A
LTC1909-8EG | SMBus Controlled DC/DC Converter, VIN = 7.5V-21V, VOUT = 1.3V-3.5V@10A

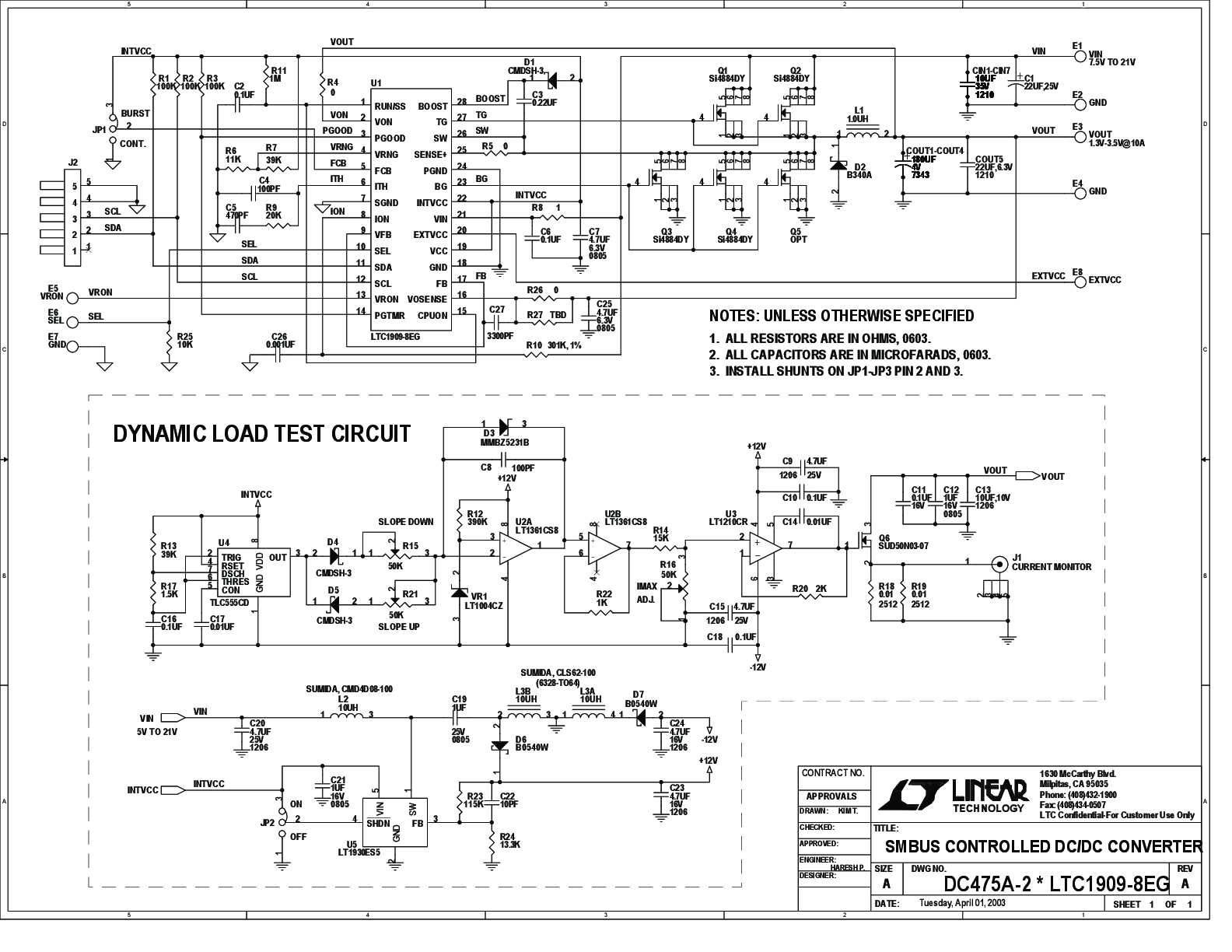

DC475A - Schematic
