LTC3859A

製造中

Burst Mode動作が改善された、低IQ、トリプル出力、降圧／降圧／昇圧同期コントローラ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • デュアル降圧、シングル昇圧の同期型コントローラ
  • 出力はコールド・クランク中に2.5Vまでレギュレーションを維持
  • 動作時の低IQ：55μA（1チャンネルがオン）
  • 広いバイアス入力電圧範囲：4.5V～38V
  • 降圧出力電圧範囲：0.8V≤VOUT ≤ 24V
  • 昇圧出力電圧：最大60V
  • RSENSEまたはDCRによる電流検出
  • Burst Mode®動作時でも昇圧同期MOSFETは100%デューティ・サイクルが可能
  • フェーズ・ロック可能周波数（75kHz～850kHz）
  • プログラマブルな固定周波数：50kHz～900kHz
  • 軽負荷時に連続動作、パルス・スキップ、低リップルBurst Mode動作のいずれかを選択可能
  • 超低ドロップアウト降圧動作：99%デューティ・サイクル
  • 出力電圧のソフト・スタートまたはトラッキングを調整可能
  • シャットダウン時の低IQ：14μA
  • 小型38ピン5mm × 7mm QFNパッケージおよびTSSOPパッケージ
LTC3859A
Burst Mode動作が改善された、低IQ、トリプル出力、降圧／降圧／昇圧同期コントローラ

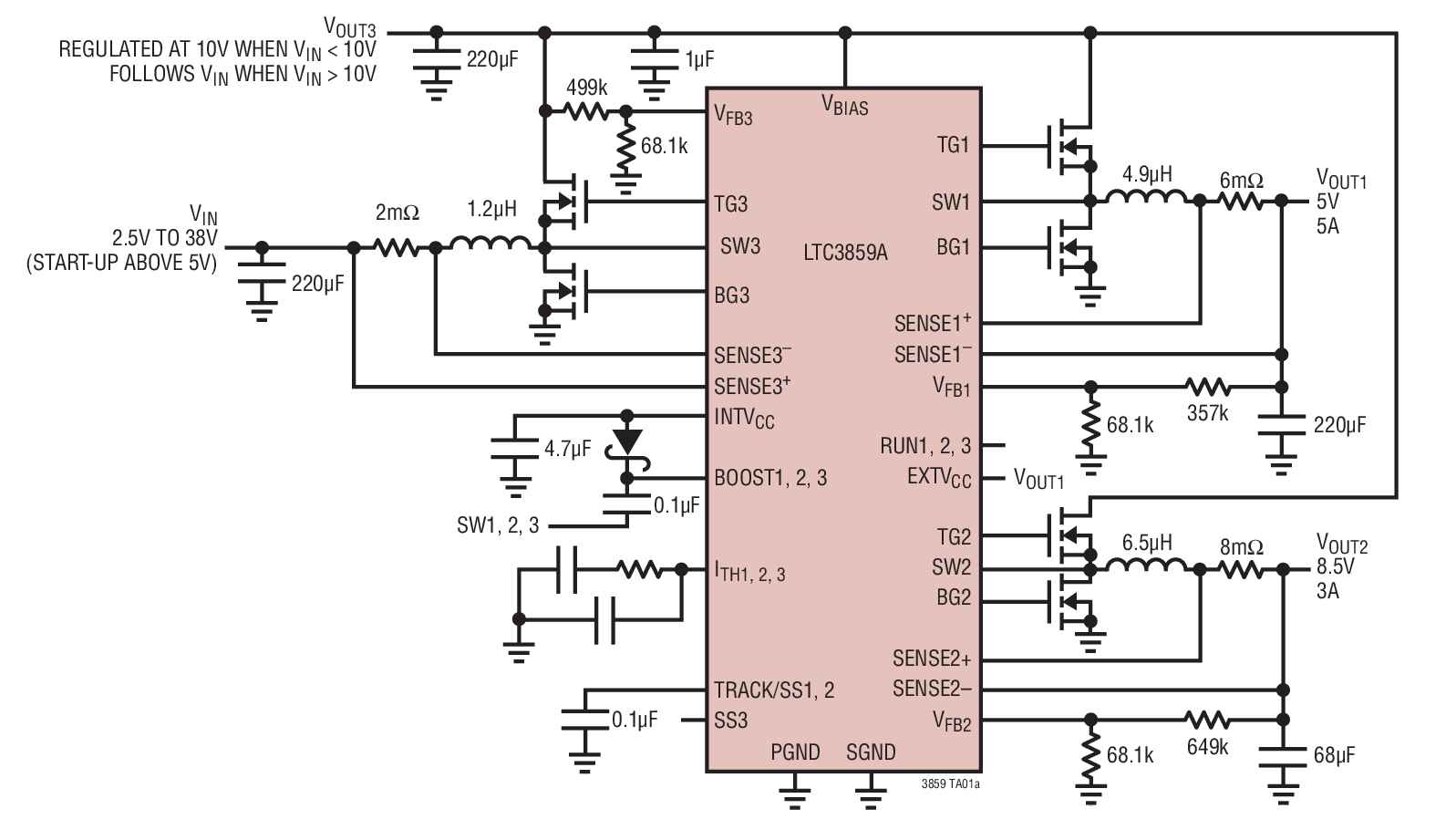

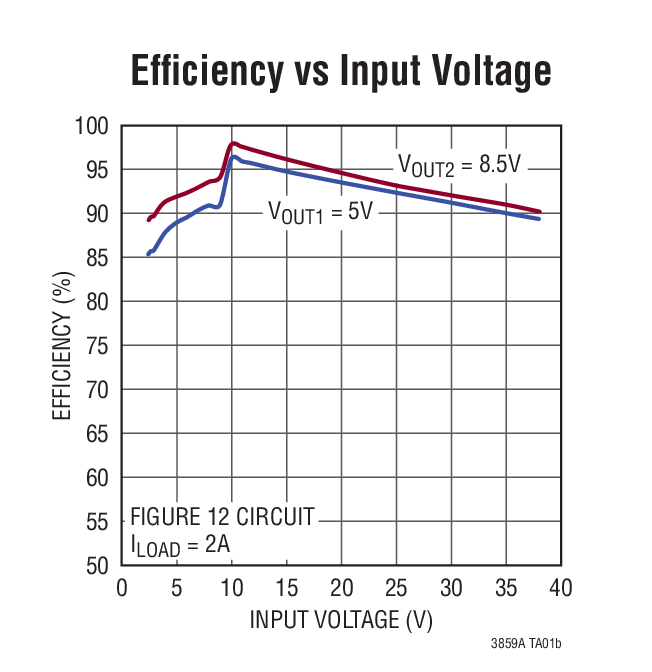

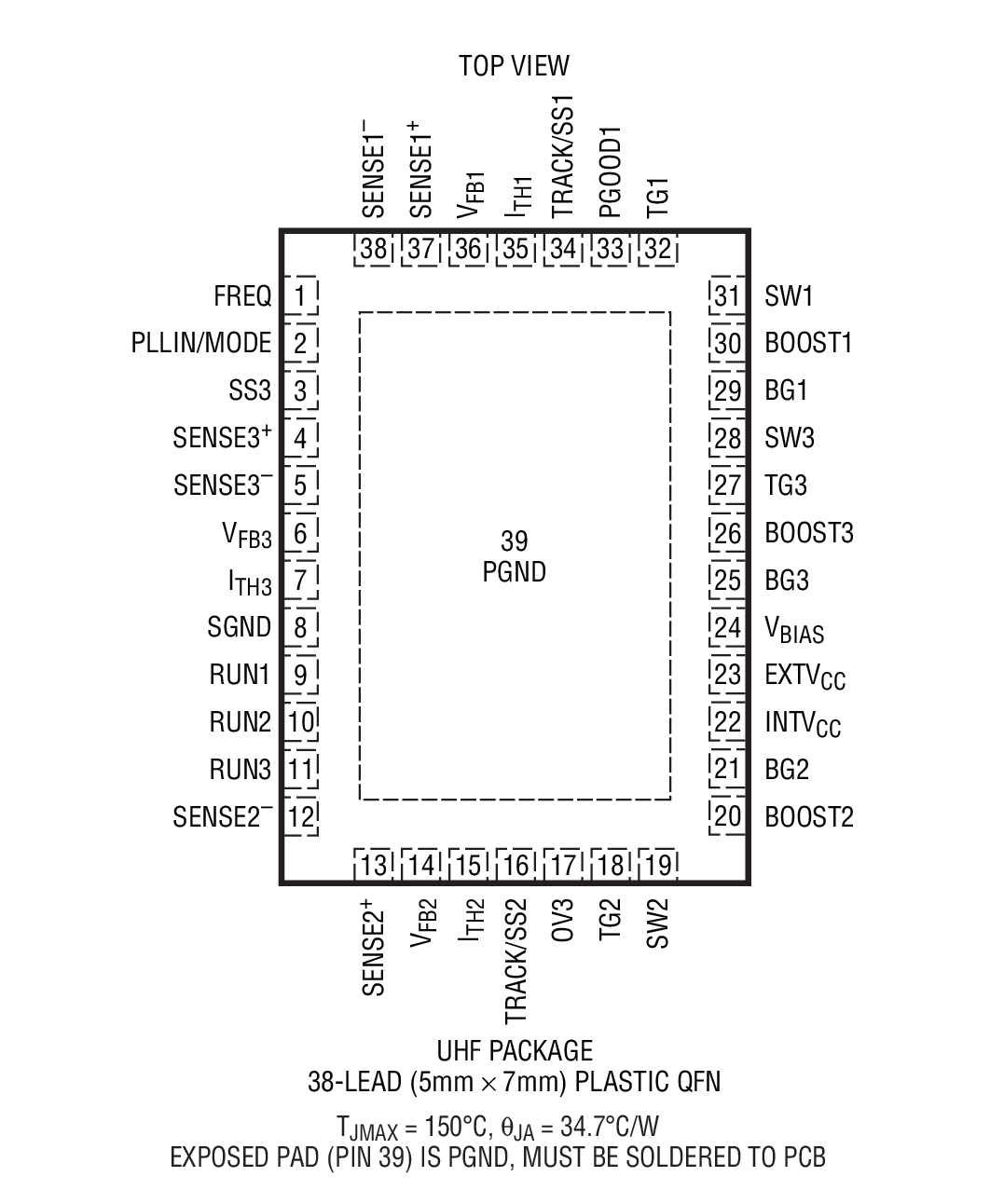

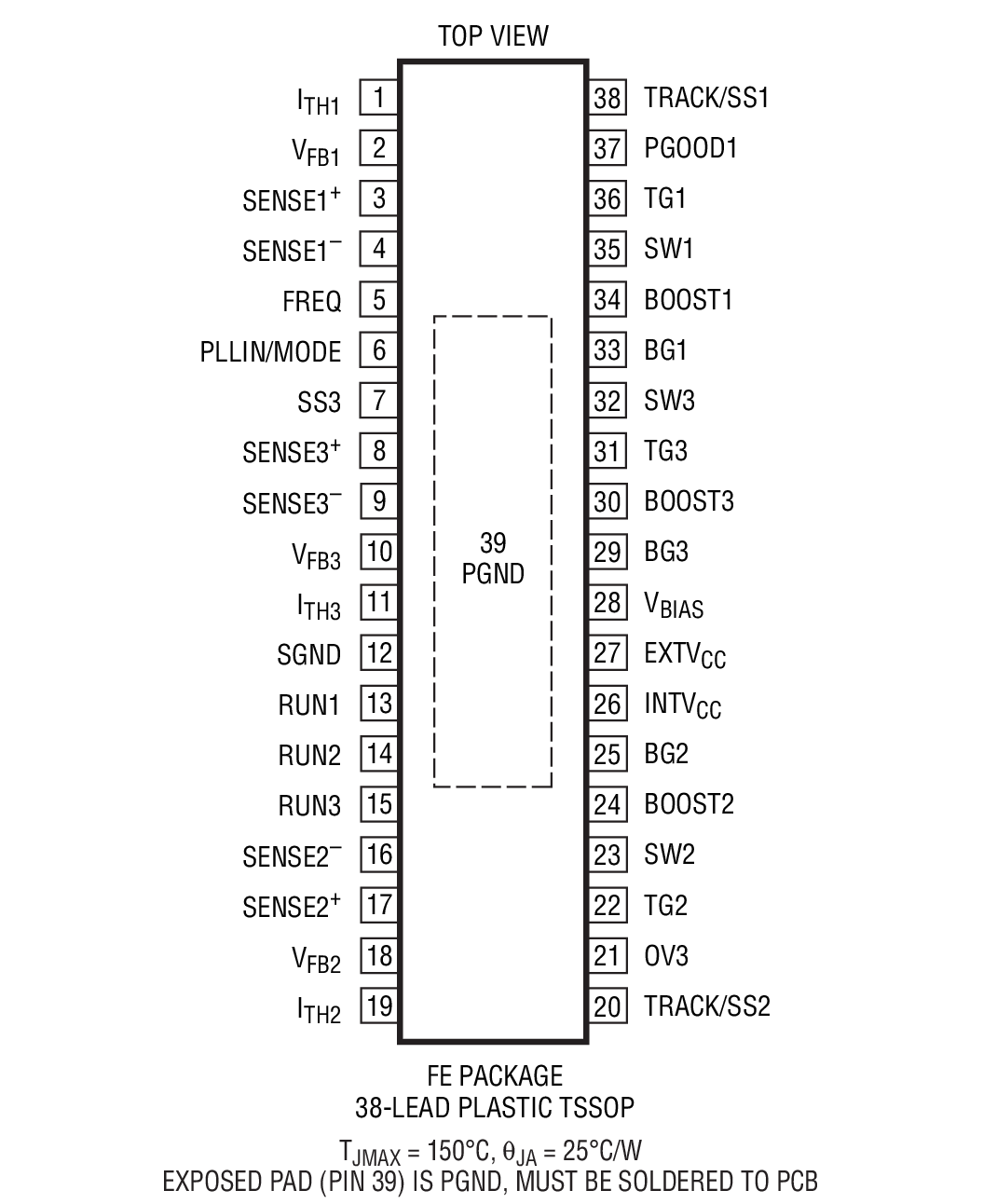

Efficiency vs Input Voltage Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Circuit Monitors 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
Protection Switches & Controllers 3
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
LTC2955
新規設計に推奨 自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3859
  • LTC3859AL

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3859AL(BOOST)
  • LTC3859AL(BUCK)
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1425A

LTC3859Aデモ用ボード | トリプル出力、降圧／降圧／昇圧、4.5V ≤VIN ≤ 36V、VOUT1 = 5V＠5A、VOUT2 = 8.5V＠3A、VOUT3 = 10V＠2A

今すぐ購入 詳細を表示

製品詳細

デモンストレーション回路DC1425Aは、LTC3859AIFEを搭載したトリプル出力、同期型の昇圧／デュアル降圧電源です。このデモ用ボードには、昇圧出力から供給されるLTC3859AIFE降圧入力があります。この昇圧の後で降圧する（boost-then-buck）トポロジを使って、降圧出力は4.5V～36Vの全入力範囲でレギュレーションを維持し、アプリケーションは低静止電流が重要なオートモーティブまたは他のバッテリ駆動アプリケーションに適しています。降圧コントローラは、5V＠5Aおよび8.5V＠3Aを、昇圧コントローラは、降圧コントローラに最大負荷電流が流れる場合、10V＠2Aを供給できます。
DC1425A
LTC3859Aデモ用ボード | トリプル出力、降圧／降圧／昇圧、4.5V ≤VIN ≤ 36V、VOUT1 = 5V＠5A、VOUT2 = 8.5V＠3A、VOUT3 = 10V＠2A

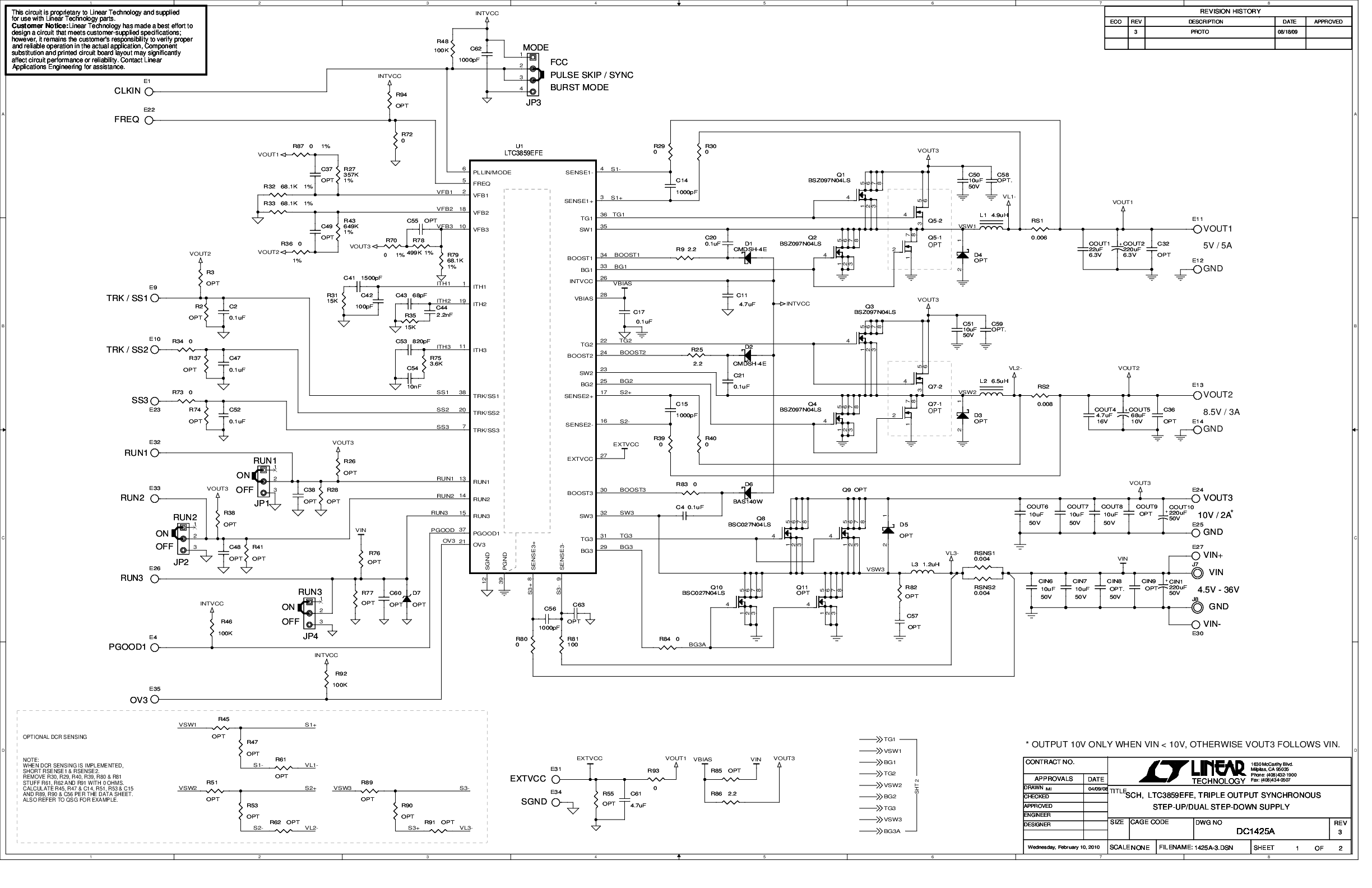

DC1425A - Schematic
