LTC3882-1

新規設計に推奨

デジタル・パワー・システム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DC電圧モード・コントローラ

製品モデル: 8
1Ku当たりの価格: 最低価格：$6.37

Viewing:

製品の詳細

PMBus/I²C準拠シリアル・インターフェース
- 電圧、電流、温度、および故障をモニタ
- プログラマブルな電圧、ソフト・スタート／ストップ、シーケンシング、マージニング、AVP、およびUV/OV/OC制限値
3V ≤VINSNS ≤ 38V、0.5V ≤V_OUT ≤ 5.25V
出力電圧誤差：±0.5%
プログラマブルなPWM周波数範囲または外部クロックの同期範囲：250kHz～1.25MHz

高精度PolyPhase^®電流共有
ECCと障害ログ機能を備えた内部EEPROM
デバイスの電源電圧範囲：3V～13.2V
抵抗またはインダクタのDCRによる電流検出
パワー・グッド出力電圧モニタ
オプションで主なパラメータを抵抗でプログラミング
40ピン（6mm × 6mm）QFNパッケージ
オートモーティブ・アプリケーション向けのAEC-Q100認定済み

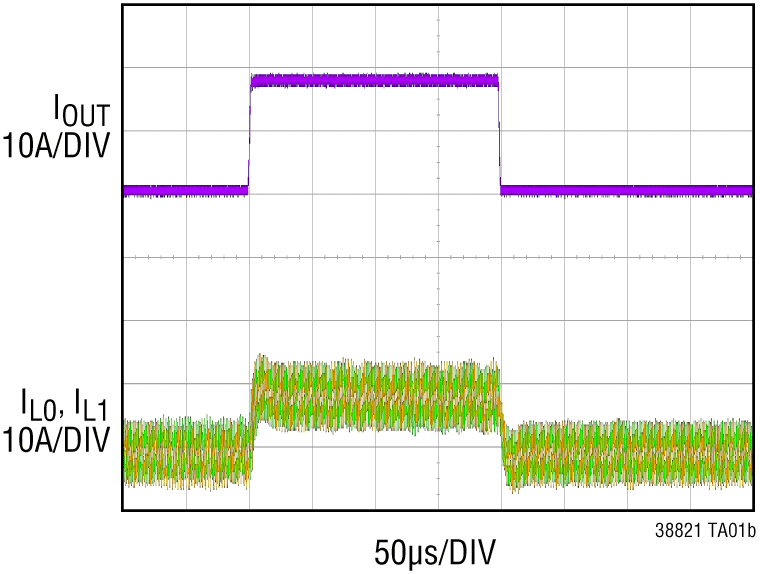

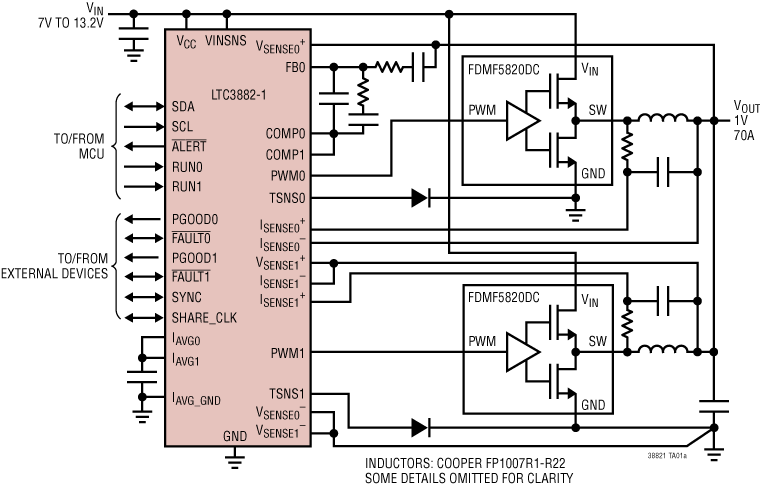

LTC3882-1は、PMBus準拠シリアル・インターフェースを備えたデュアル、PolyPhase、DC/DC同期型降圧スイッチング・レギュレータ・コントローラです。このデバイスは、固定周波数、立上がりエッジ変調、電圧モード・アーキテクチャを採用しており、優れた過渡応答特性と出力レギュレーション特性に対応します。各PWMチャンネルは、パワー・ブロック、DrMOS、またはディスクリートFETドライバなど、広範囲の3.3V互換パワー段を使用して0.5V～5.25Vの出力電圧を発生できます。2、3、4、6、または8相動作のために、LTC3882-1デバイスを最大で4個並列に動作させることができます。

システム構成および監視は、LTpowerPlay^™ソフトウェア・ツールによってサポートされています。LTC3882-1のシリアル・インターフェースを使用して、入力電圧、出力電圧／電流、温度、故障状態を読み出せます。大半の動作パラメータは、デジタル・インターフェースを介して設定、または起動時に使用するため内部EEPROMに保管できます。また、スイッチングの周波数と位相、出力電圧、およびデバイス・アドレスを外付けの設定抵抗を使用して設定できます。


	PWMイネーブル出力	TG/BGコントロール	HW書込み保護	専用のPGOOD	差動V_OUT検出
LTC3882	あり	あり	あり	なし	V_OUT0のみ
LTC3882-1	なし	なし	なし	あり	V_OUT0&V_OUT1

アプリケーション

大電流の分散給電システム
サーバー、ネットワーク、ストレージ機器
インテリジェントでエネルギー効率の高い電力レギュレーション

製品モデル: 8
1Ku当たりの価格: 最低価格：$6.37

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC3882EUJ-1#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882EUJ-1#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882EUJ-1#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882EUJ-1#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882IUJ-1#PBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882IUJ-1#TRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882IUJ-1#WPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3882IUJ-1#WTRPBF	40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
Power System Managers & Sequencers 1
LTC2975	新規設計に推奨	入力電流とエネルギーの正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ

製品モデル	製品ライフサイクル	詳細
LTC3880	新規設計に推奨	デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
LTC3882	新規設計に推奨	デジタル・パワーシステム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DC電圧モード・コントローラ

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3882
LTC3882-1

LTpowerCAD

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

LTC3882

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

IBISモデル 1

LTC3882 IBIS Model

LTspice^®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

評価用キット

LTC3882EUJ-1デモ用ボード | デュアル電圧モードPMBus降圧、7V ≤ VIN ≤ 14V、VOUT0/VOUT1 = 0.5V～2V＠最大35A

今すぐ購入詳細を表示

製品詳細

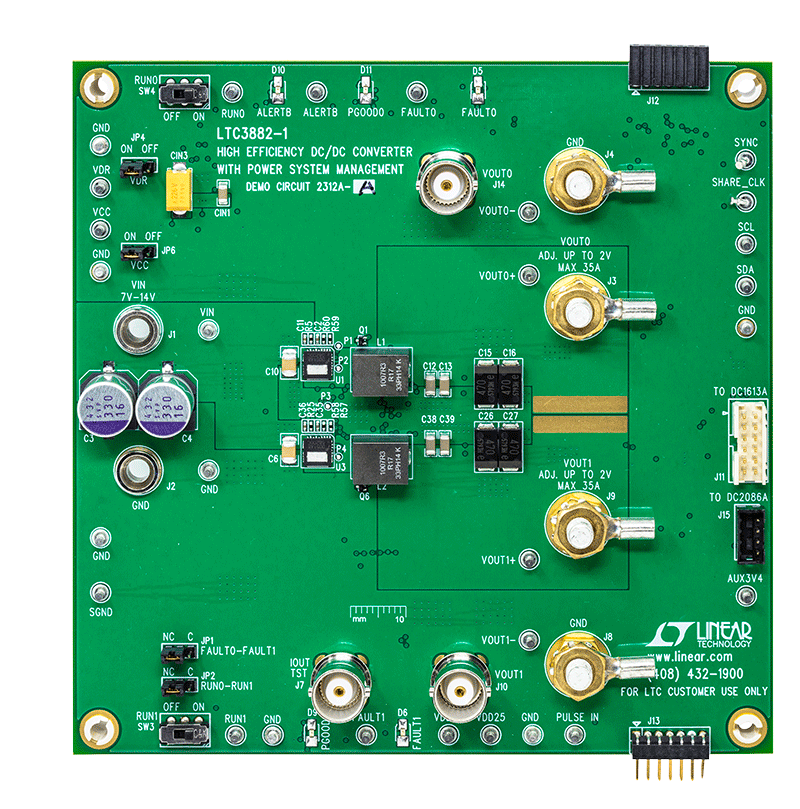

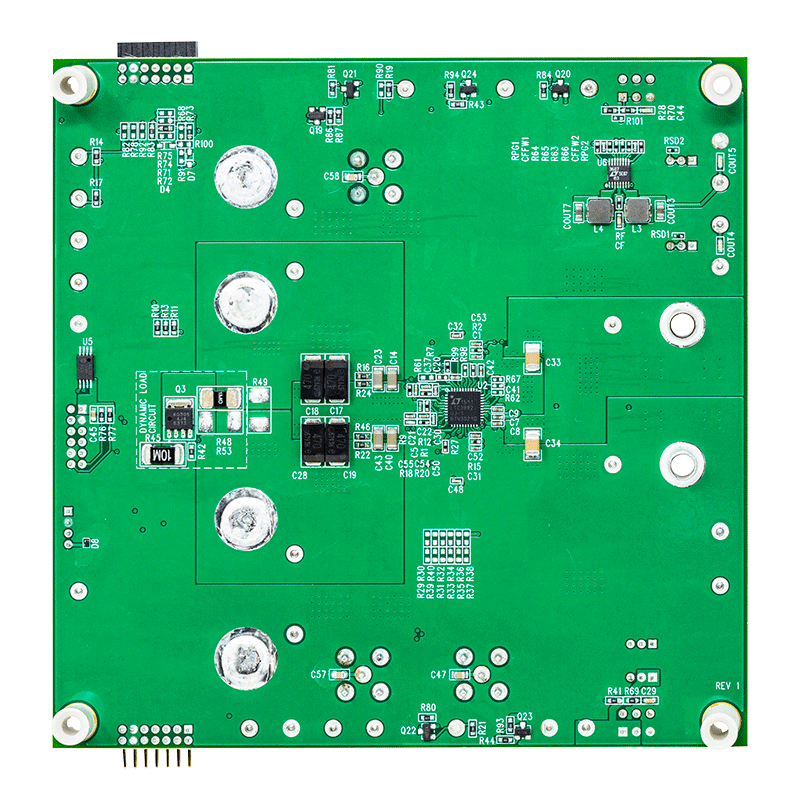

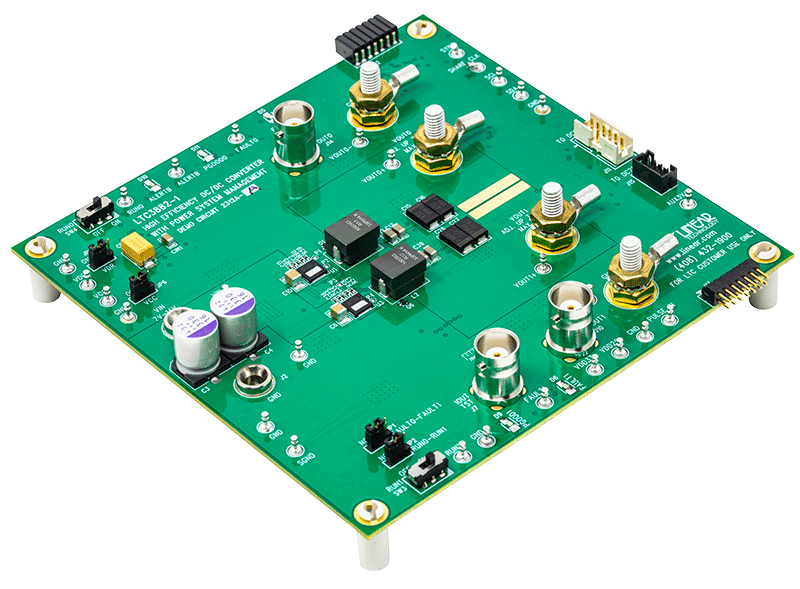

デモンストレーション回路2312Aは、大電流、高効率、2相同期型降圧コンバータで、2出力電圧モード・コントローラLTC3882EUJ-1を搭載しています。LTC3882と比較すると、この回路には、両チャンネルに差分V_OUTセンスと専用PGOOD出力を機能追加しています。LTC3882-1には、PMBusインターフェースとパワー・システム・マネージメント機能が搭載されています。

資料

DC2312A - Demo Manual
2016/02/08

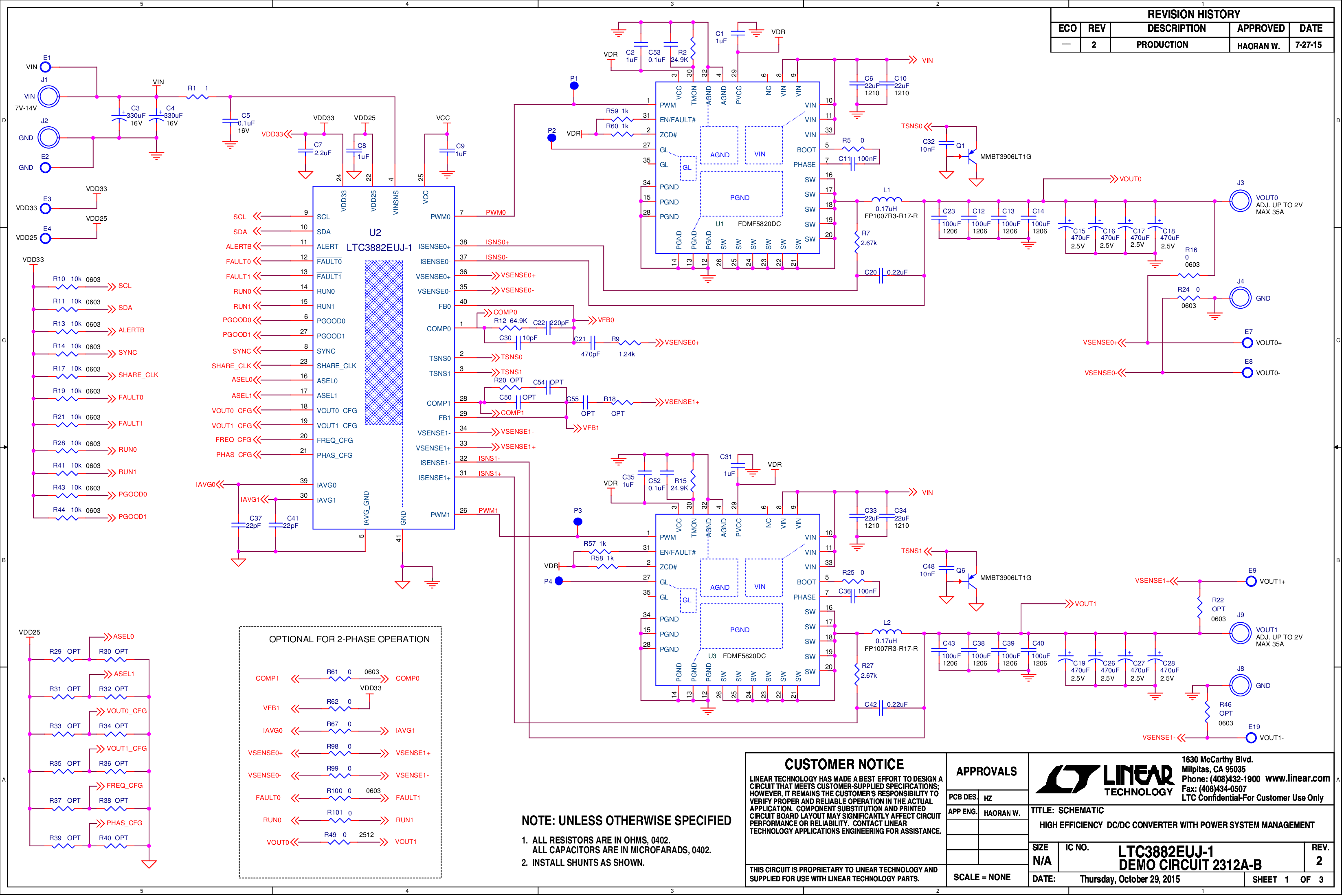

DC2312A - Schematic
2016/02/08

DC2312A - Design Files
2016/02/08

LTC3882EUJ-1デモ用ボード | プログラミング・クラムシェル・ソケット付きデモ用ボード

今すぐ購入詳細を表示

製品詳細

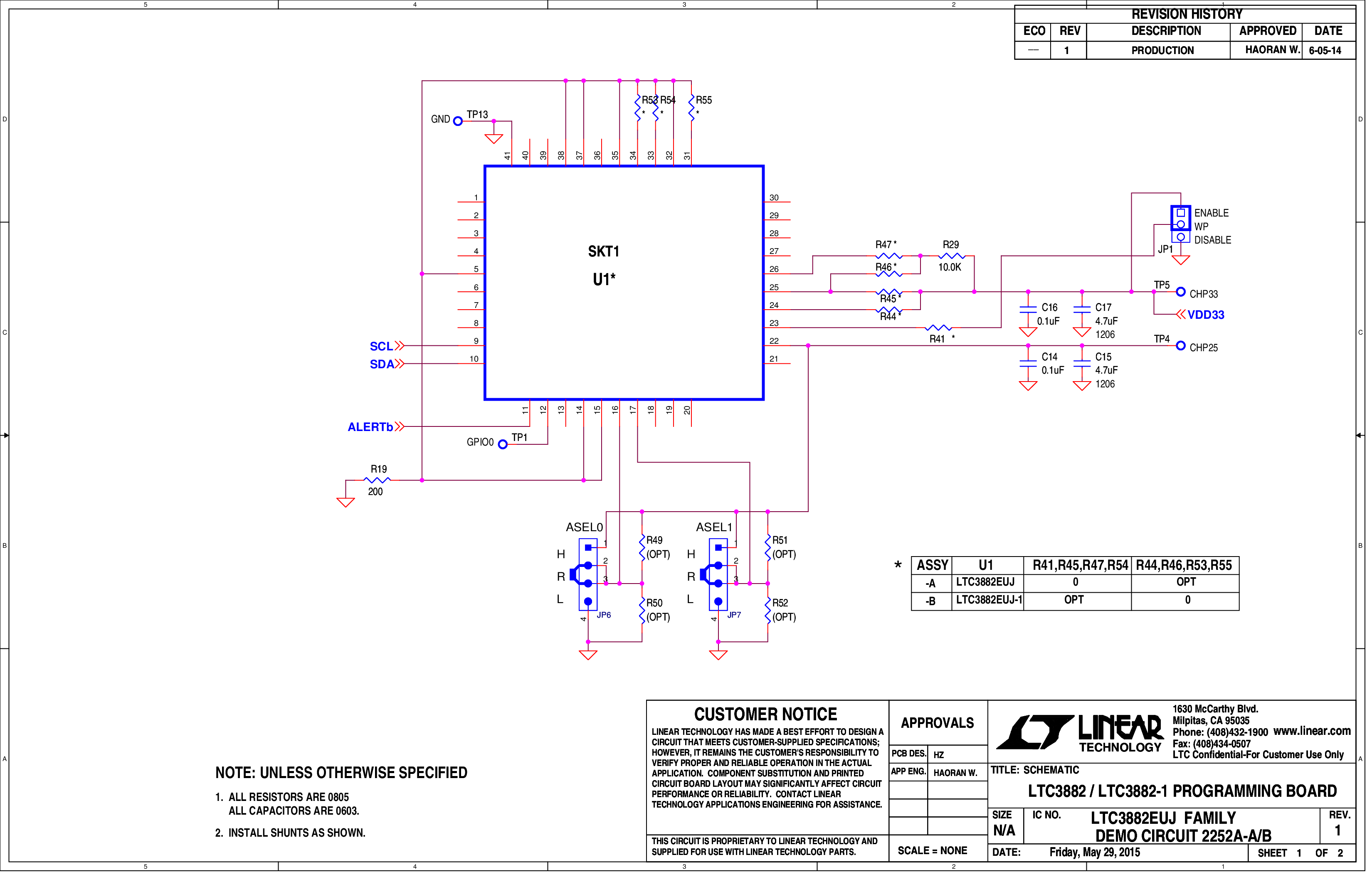

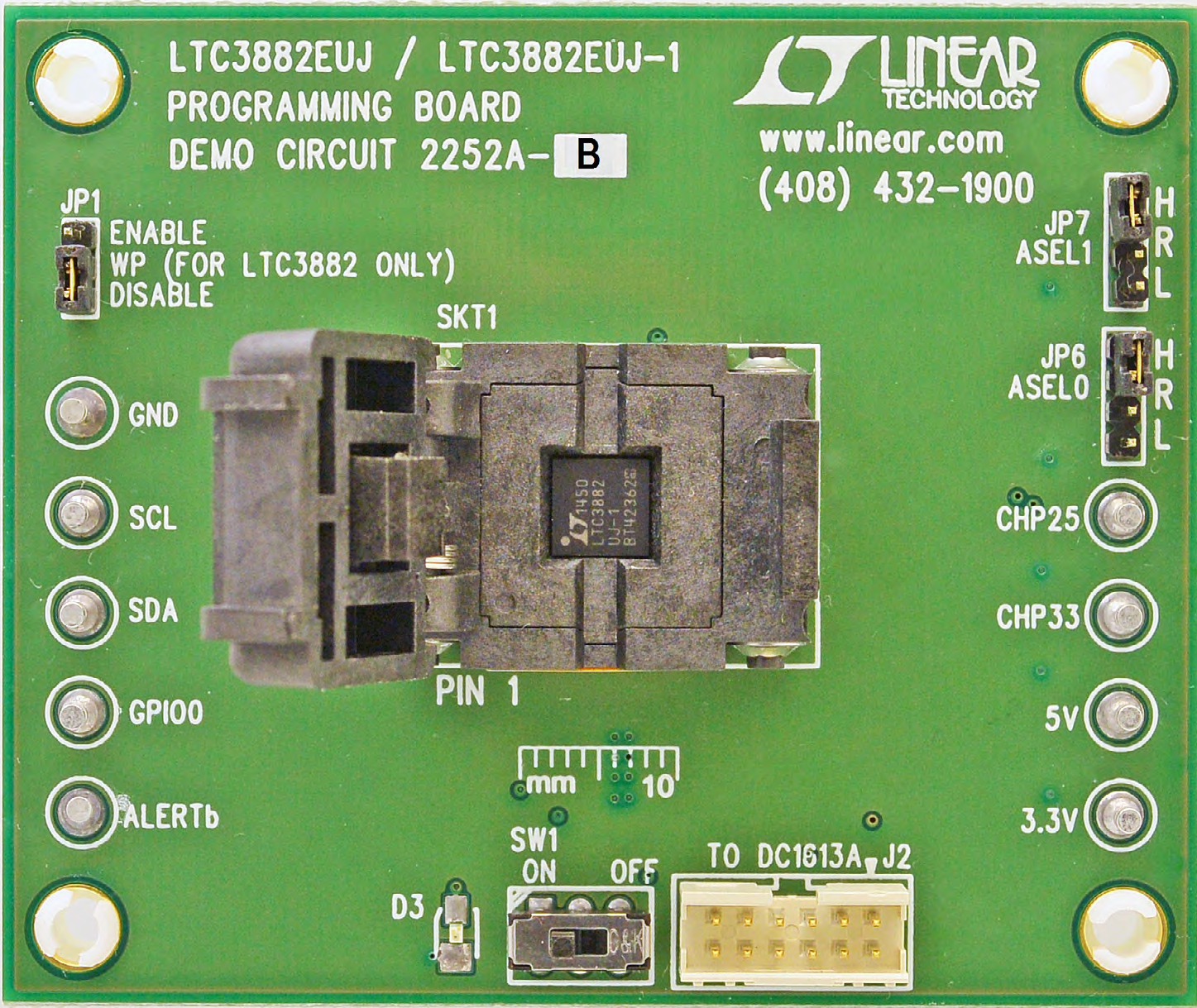

デモンストレーション回路2252A-Bは、LTC3882-1 ICのEEPROMのプログラミングと検証用のラボ・ツールです。DC2252A-Bは、クラムシェル・スタイルのプログラミング・ソケットにLTC3882-1を装着して出荷されます。EEPROMには工場出荷時のデフォルト構成が含まれています。工場出荷時のデフォルトに対応するLTpowerPlay^™ .projファイルはGUIで確認できます。
