LTC4228

新規設計に推奨

デュアル理想ダイオードおよびホット・スワップ・コントローラ

データシート
製品モデル
16
1Ku当たりの価格
最低価格：$4.30
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 冗長電源の電力経路および突入電流の制御
  • パワー・ショットキ・ダイオードを低損失で置き換え
  • 入力電圧の低下から出力電圧を保護
  • 通電状態のバックプレーンからの安全な活線挿入が可能
  • 動作電圧範囲：2.9V～18V
  • NチャネルMOSFETを制御
  • ピーク・フォルト電流を1μs以下に制限
  • 回路ブレーカによる調整可能な電流制限
  • 調整可能な電流制限フォルト遅延時間

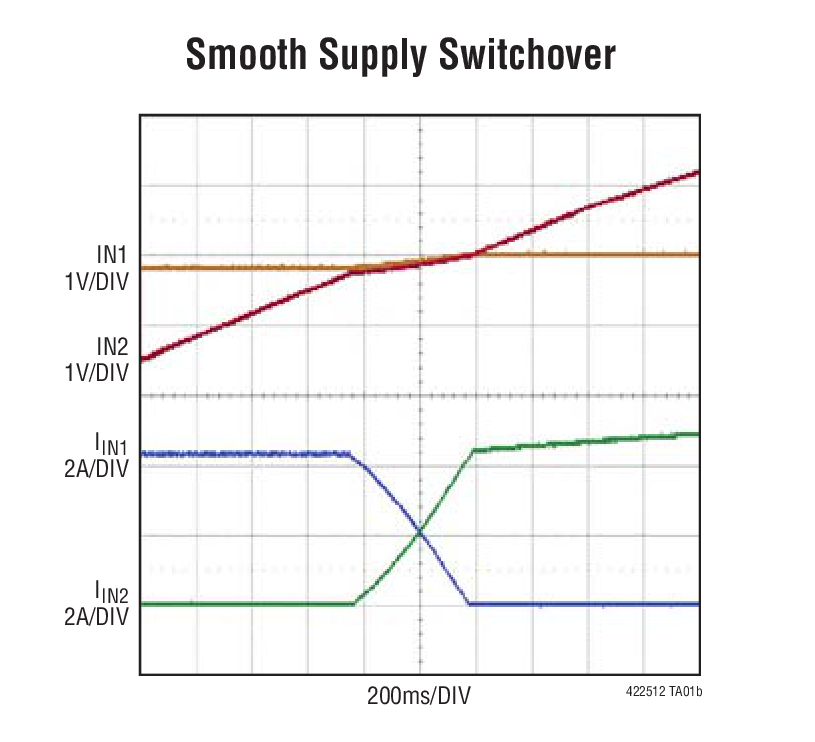

  • 発振のないスムーズな切り替え
  • 理想ダイオードのターンオン時間およびターンオフ時間：0.5μs
  • ステータス、フォルト、およびパワーグッド出力
  • LTC4228-1：フォルト発生後、オフにラッチ
  • LTC4228-2：フォルト発生後、自動再試行

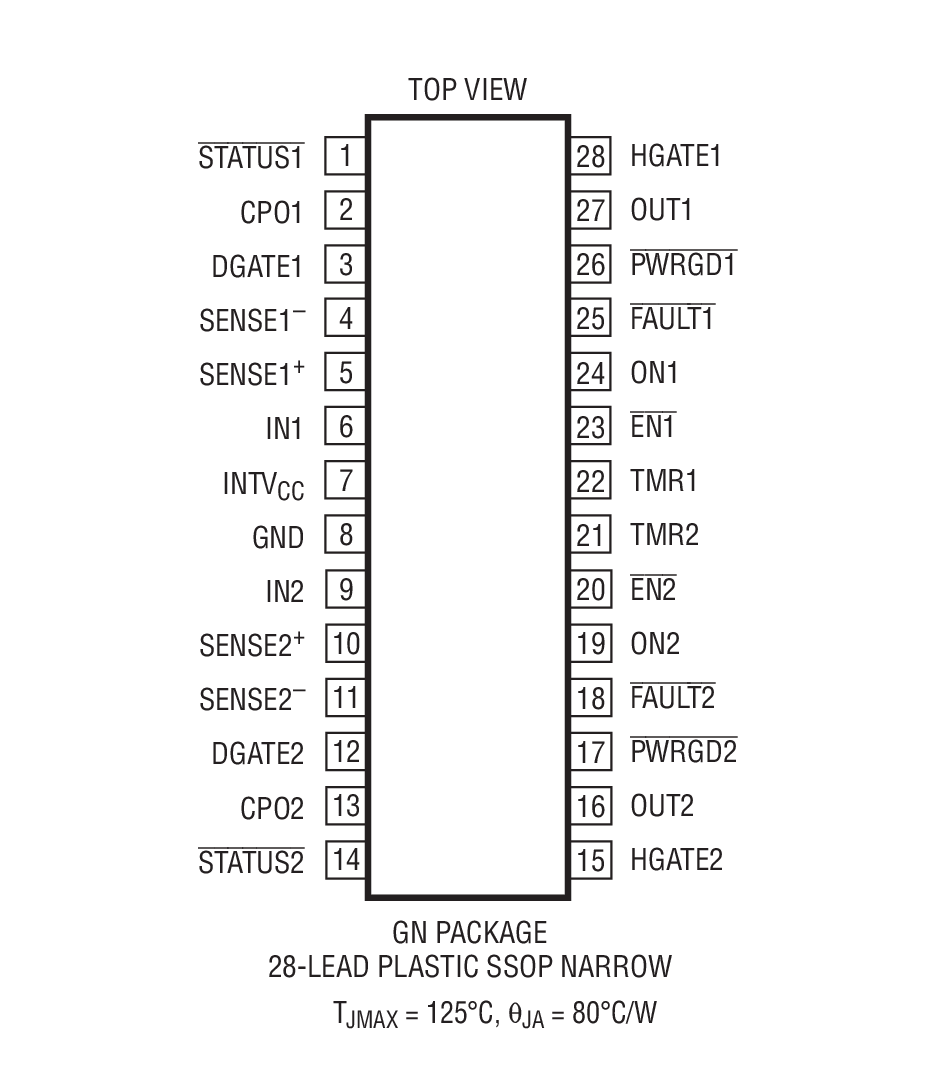

  • 4mm × 5mmの28ピンQFNパッケージおよびSSOPパッケージ
LTC4228
デュアル理想ダイオードおよびホット・スワップ・コントローラ

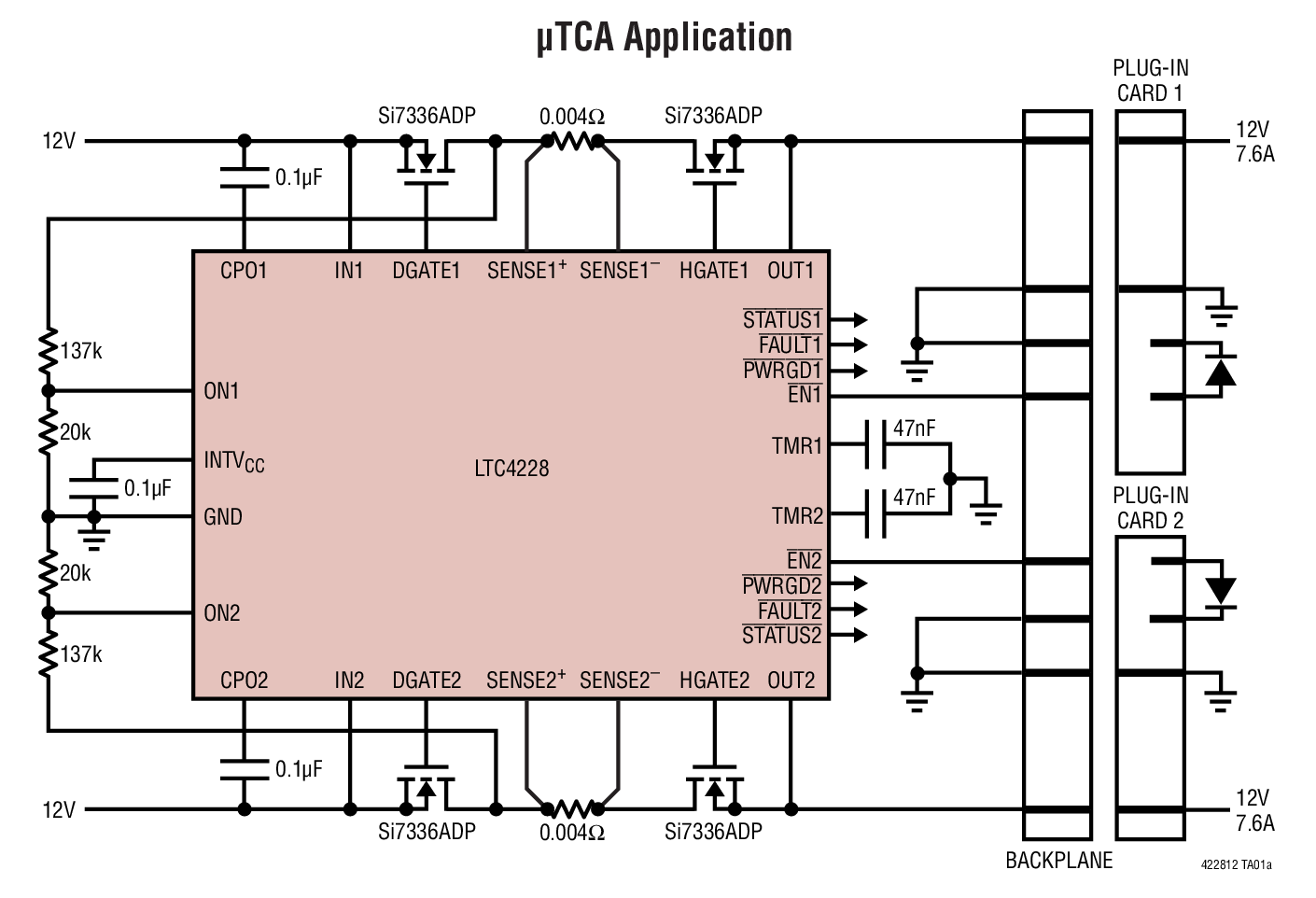

µTCA Application Smooth Supply Switchover Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
Protection Switches & Controllers 3
LTC4227
新規設計に推奨 デュアル理想ダイオードおよびシングルHot Swapコントローラ
LTC4370
新規設計に推奨 2電源ダイオードOR電流平衡コントローラ
LTC4229
新規設計に推奨 理想ダイオードおよびHot Swapコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4228-1
  • LTC4228-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC1899A-B

LTC4228-2 Demoboard | Dual Ideal Diode and Hot Swap Controller, Auto-Retry After Fault

今すぐ購入 詳細を表示

製品詳細

DC1899A-B: Demo Board for the LTC4228-1/LTC4228-2 Dual Ideal Diode and Hot Swap Controller.

eval board
schematic 2
DC1899A-A

LTC4228-1 Demoboard | Dual Ideal Diode and Hot Swap Controller, Latchoff After Fault

今すぐ購入 詳細を表示

製品詳細

DC1899A-A: Demo Board for the LTC4228-1/LTC4228-2 Dual Ideal Diode and Hot Swap Controller.
DC1899A-B
LTC4228-2 Demoboard | Dual Ideal Diode and Hot Swap Controller, Auto-Retry After Fault

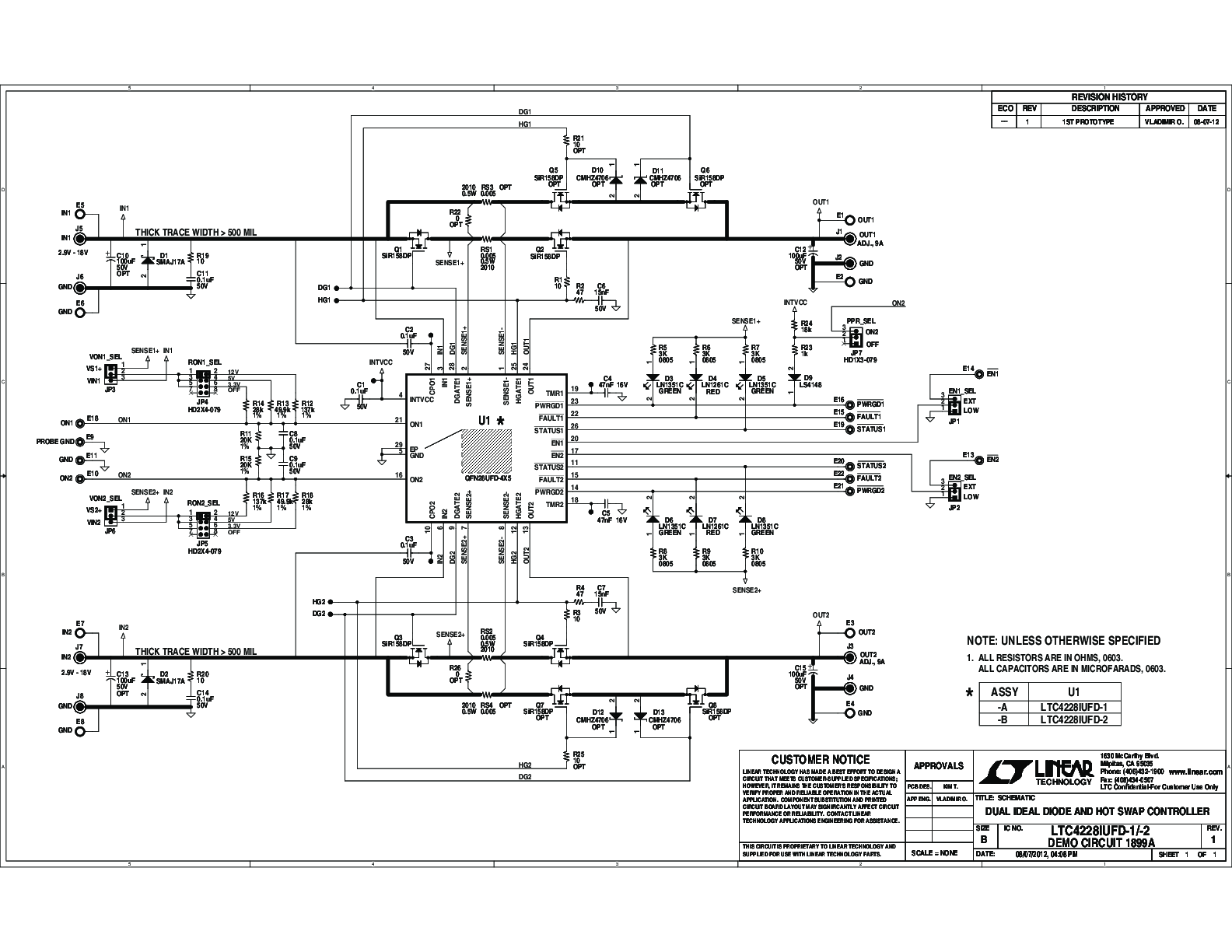

DC1899A-A - Schematic
