OP747

製造中

オペアンプ、クワッド、高精度、出力レールtoレール、単電源

データシート (Rev. D)

製品セレクション・テーブル

製品モデル: 5
1Ku当たりの価格: 最低価格：$4.08

Viewing:

製品の詳細

低オフセット電圧：100μV（max）
低入力バイアス電流：10nA（max）
単電源動作：3.0V～30V
両電源動作：±1.5V～±15V
低供給電流：300μA / アンプ（max）
ユニティ・ゲイン安定動作
位相反転なし

製品モデル: 5
1Ku当たりの価格: 最低価格：$4.08

ドキュメント

データシート 2

OP777: オペアンプ、高精度、マイクロパワー、単電源 (Rev.0) 01/01/2000

OP777/OP727/OP747: Precision Micropower Single Supply Operational Amplifier Data Sheet (Rev.D) 10/10/2002

アプリケーション・ノート 6

AN-358: ノイズとオペアンプ回路 10/15/2002

AN-581: 単電源アプリケーションでのオペアンプのバイアスとデカップリング 09/14/2023

AN-358: ノイズとオペアンプ回路 03/01/1969

AN-106: A Collection of Amp Applications 02/14/2015

AN-349: Keys to Longer Life for CMOS 10/15/2002

AN-106F: Instrumentation Circuitry Using RMS-to-DC Converters 10/28/2020

よく聞かれる質問 1

FAQ 12/07/2014

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル

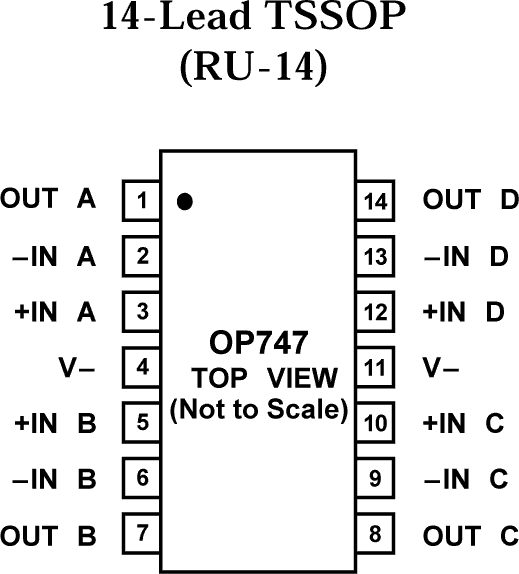

OP747ARUZ	14-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP747ARUZ-REEL	14-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

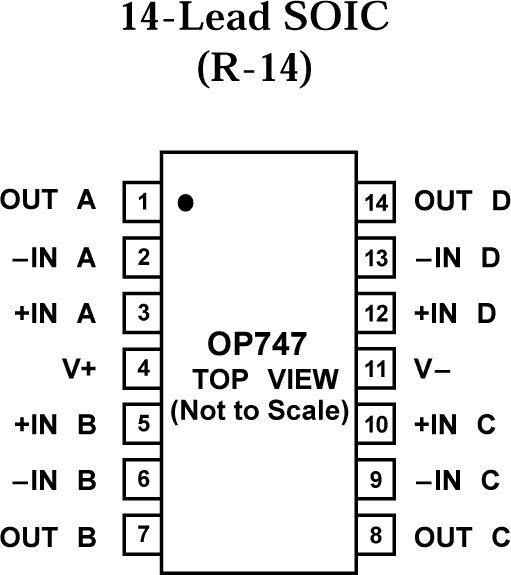

OP747ARZ	14-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP747ARZ-REEL	14-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
OP747ARZ-REEL7	14-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
