AD5392

量产

8通道、3 V/5 V串行输入、单电源、14位电压输出

产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • AD5390:16通道、14位电压输出DAC
  • AD5391:16通道、12位电压输出DAC
  • AD5392: 8通道、14位电压输出DAC
  • 保证单调性
  • INL ±1 LSB,最大值(AD5391)
    ±3 LSB,最大值(AD5390-5/AD5392-5)
    ±4 LSB,最大值(AD5390-3/AD5392-3)
  • 1.25 V/2.5 V、10 ppm/ºC片内基准电压源
  • 温度范围:−40°C至+85℃
  • 轨到轨输出放大器
  • 掉电模式
  • 封装类型
    64引脚LFCSP (9 mm × 9 mm)
    52引脚LQFP (10 mm × 10 mm)
  • 用户接口
  • 欲了解更多特性,请参考数据手册
AD5392
8通道、3 V/5 V串行输入、单电源、14位电压输出

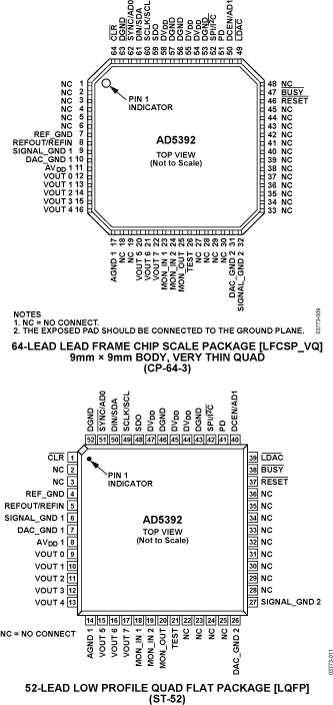

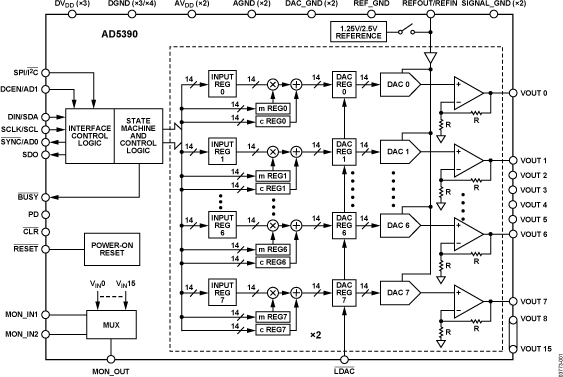

AD5392 Functional Block Diagram AD5392 Pin Configuration
