AD7280A

不推荐用于新设计

锂离子电池监控系统

数据手册 (Rev. 0)

产品模型: 4

Viewing:

产品详情

12位ADC，转换时间：1 μs/通道
6个模拟输入通道，
共模范围：0.5 V至27.5 V
6个辅助ADC输入
电池电压精度：±1.6 mV
片内稳压器
电池平衡接口

菊花链接口
内部基准电压源：±3 ppm/°C
关断电流：1.8 μA
高输入阻抗
内置提醒功能的串行接口
欲了解更多特性，请参考数据手册

参考资料

数据手册 1

AD7280A: Lithium Ion Battery Monitoring System Data Sheet (Rev.0) 04/26/2011

用户手册 1

UG-252: Evaluation Board for the AD7280A Lithium Ion Battery Monitoring System 04/27/2011

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

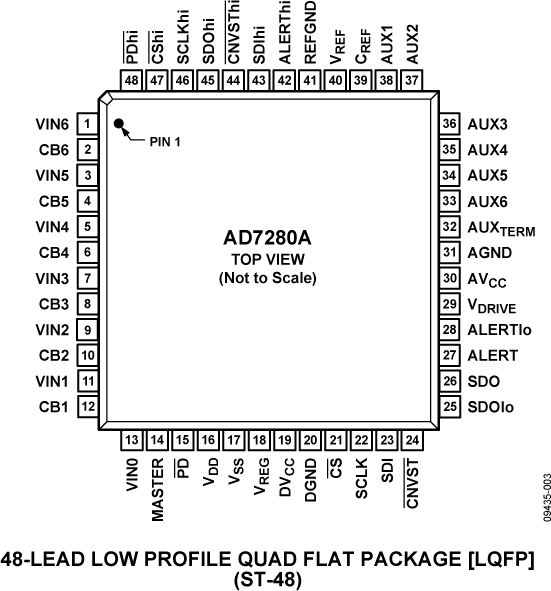

AD7280ABSTZ	48-Lead LQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7280ABSTZ-RL	48-Lead LQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7280AWBSTZ	48-Lead LQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7280AWBSTZ-RL	48-Lead LQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 30, 2013 - 13_0173 AD7280/AD7280A Minor Mask Modification
		PCN13_0173_Form Material_Report Detailed Change Description Qualification Plan Summary
AD7280ABSTZ	量产
AD7280ABSTZ-RL	量产
AD7280AWBSTZ	量产
AD7280AWBSTZ-RL	量产

这是最新版本的数据手册

软件资源

AD7280A参考代码

更多内容

器件驱动器 3

硬件生态系统

部分模型	产品周期	描述
Battery Monitors & Fuel Gauges 1
AD8280	不推荐用于新设计	锂离子电池安全监控器
Current Sense Amplifiers 3
AD8217	量产	高分辨率、零漂移分流监控器
AD8218	量产	零漂移双向电流检测器
AD8219	量产	零漂移单向分流监控器

Interface Transceivers & Isolators 2
ADUM1201	量产	双通道数字隔离器（1/1通道方向性）
ADUM5401	量产	集成DC/DC转换器的四通道2.5 kV隔离器（3/1通道方向性）

评估套件

AD7280A 评估板

立即购买更多内容

产品详情

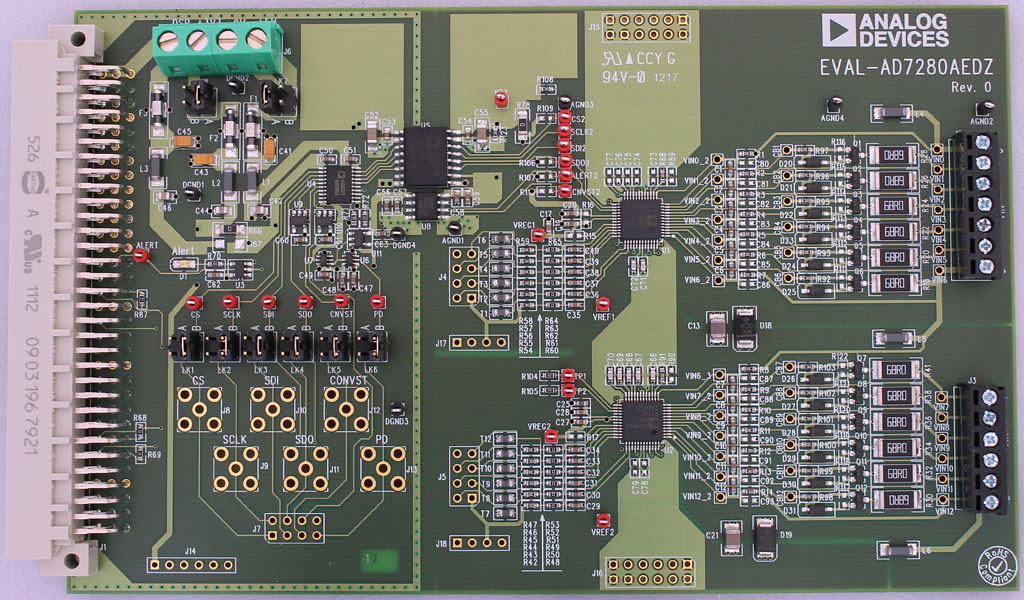

EVAL-AD7280AEDZ是针对AD7280A的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
