AD74413R

推荐新设计使用

软件可配置的四通道输入/输出

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 软件可配置的四通道输入/输出电路
  • 可承受 ±40 V 直流电压的螺纹端子
  • 阻止电力从螺纹端子流向电源的线路保护装置
  • 用户可配置的模式
    • 电压输入
    • 电流输入
    • 电压输出
    • 电流输出
    • 数字输入
    • RTD 测量
  • 具有可选 50 Hz 和 60 Hz 抑制性能的内部 16 位 Σ-∆ ADC
  • 13 位单调 DAC
  • 可实现真正零电压输出的电荷泵
  • 兼容 HART
  • 内部温度传感器，精度为 ±5°C
  • 片内诊断，包括开路和短路检测
  • 兼容 SPI
  • 温度范围：−40°C 至 +105°C
  • 64 引脚 LFCSP
AD74413R
软件可配置的四通道输入/输出

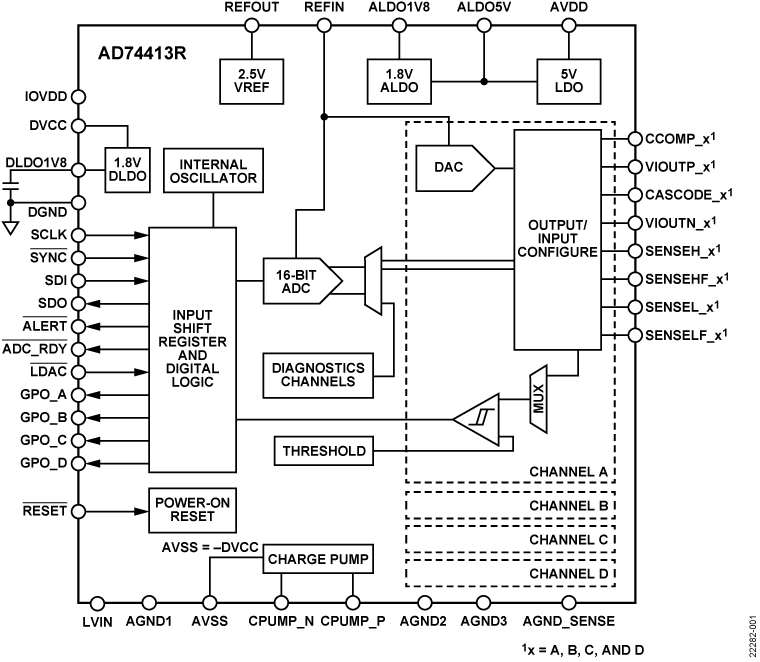

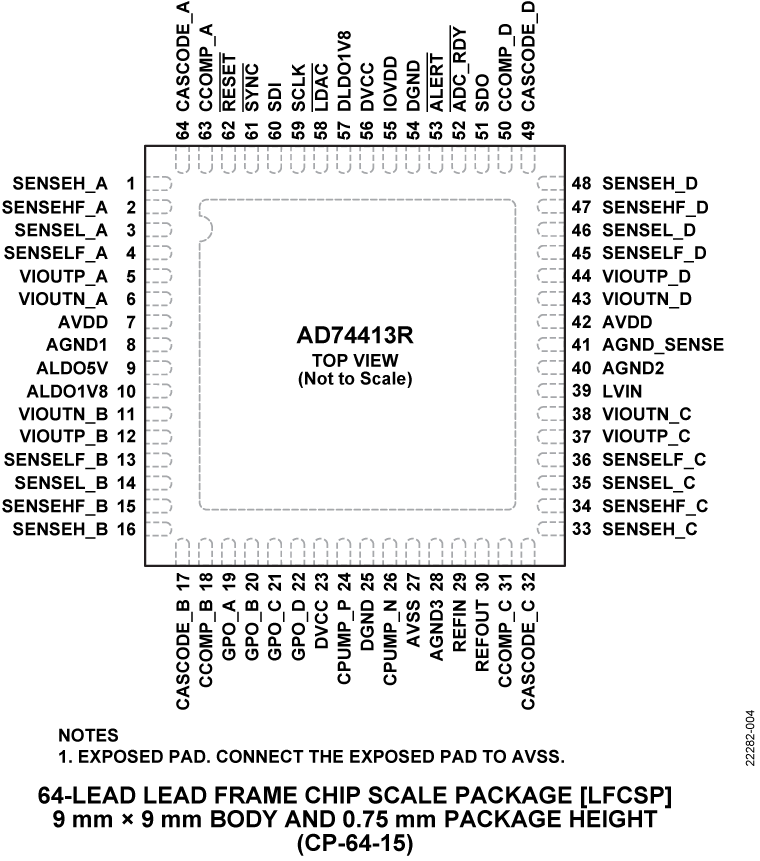

AD74413R Functional Block Diagram AD74413R Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 6

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 2

硬件生态系统

部分模型 产品周期 描述
ADC/DAC组合转换器 2
AD5700
量产 低功耗HART调制解调器
AD5700-1
量产 集成精密振荡器的低功耗HART调制解调器
Interface Transceivers & Isolators 4
ADuM250N
推荐新设计使用 集成故障安全和0个反向通道的鲁棒5.0 kVrms五通道数字隔离器
ADuM251N
推荐新设计使用 集成故障安全和1个反向的鲁棒5.0 kVrms五通道数字隔离器
ADuM252N
推荐新设计使用 集成故障安全和2个反向的鲁棒5.0 kVrms五通道数字隔离器
ADP1032
推荐新设计使用 具有七个数字隔离器的两通道隔离式微功耗管理单元
LDO Linear Regulators 2
ADP124
推荐新设计使用 5.5 V输入、500 mA、低静态电流、CMOS线性调节器，31种固定输出电压选项
ADP1720
量产 50 mA、高压、微功耗线性稳压器
基准电压源 1
ADR4525
推荐新设计使用 超低噪声、高精度2.5V基准电压源
开关稳压器 3
LT8301
推荐新设计使用 集成65V/1.2A开关的42VIN微功耗非光学隔离反激式转换器
LT3001
推荐新设计使用 36V 4W No-Opto 隔离型反激式转换器
ADP2360
推荐新设计使用 50 mA、60 V、高效率降压稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD74413R

AD74413R 评估板

立即购买 更多内容

特性和优点

  • 适用于 AD74413R 的全功能评估板
  • 板载 2.5 V ADR4525 基准电压源
  • 兼容 SPI
  • 基于 PC 的控制软件

产品详情

EV-AD74413RSDZ 是一款功能完备的评估板，可用于评估 AD74413R 的特性。AD74413R 是一款软件可配置的四通道输入/输出套件。该套件具有用于模拟输出、模拟输入、数字输入和电阻温度检测器 (RTD) 测量的功能。这些功能集成在一个带串行外设接口 (SPI) 的单芯片解决方案中。

EV-AD74413RSDZ 可通过系统演示平台 (SDP) 进行控制。SDP-S 使用 AD74413R 评估软件，通过 PC 的 USB 端口来控制 EV-AD74413RSDZ。

EV-AD74413RSDZ 需要一个 14 V 至 28.8 V 的 AVDD 工作电源。当 EV-AD74413RSDZ 连接到 PC 时，PC 为 SDP-S 提供电源。

有关 AD74413R 的更多信息，请参阅 AD74413R 数据手册。在使用 EV-AD74413RSDZ 时，必须同时参阅该数据手册和本用户指南。

eval board
schematic 4
schematic 5
schematic 6
EVAL-AD74413R-DIOZ

评估 AD74413R-DIOZ 四通道、软件可配置输入和输出

立即购买 更多内容

特性和优点

  • AD74413R 和 MAX14906 的四通道、软件可配置输入和输出功能
  • 24 V 外部单电源
  • 板载 MAX14483、6 通道、低功耗、3.75 kV RMS SPI 数字隔离器
  • 板载 MAX17552、60 V、100 mA、超小型、高效、同步降压 DC-DC 转换器
  • 用于控制的 Windows GUI

产品详情

EVAL-AD74413R-DIOZ（参见用户指南中的图 1）是一款评估板，用于演示和评估 AD74413R 和 MAX14906 协同工作时提供的完整软件可配置输入和输出 (SWIO) 功能。该板具有数字输入、数字输出、模拟输入和模拟输出功能。EVAL-AD74413R-DIOZ 由 USB2PMB2 适配器板控制。USB2PMB2 板使用 AD74413R-DIOZ 演示软件通过 PC 的 USB 端口控制 EVAL-AD74413R-DIOZ 板。

EVAL-AD74413R-DIOZ 需要 14 V 至 28.8 V 的模拟电源 (AVDD) 工作电压。USB2PMB2 板由 PC 供电。

有关 AD74413R 的更多信息，请参见 AD74413R 数据手册；有关 MAX14906 的更多信息，请参见 MAX14906 数据手册。使用 EVAL-AD74413RDIOZ 时，用户必须同时参阅数据手册和本用户指南。

eval board
schematic 7
schematic 8
schematic 9
schematic 10
AD-SWIOT1L-SL

具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O

立即购买 更多内容

特性和优点

  • 支持对智能、安全和互联的过程控制设备进行原型设计
  • 通过软件实现 I/O 接口配置的高度灵活性
  • 用于实现自我边缘设备的嵌入式处理
  • 远程单对 10BASE-T1L 以太网接口
  • 通过 10BASE-T1L 接口或现场电源供电，支持低功率和高功率应用
  • 全隔离设计，操作安全
  • 行业标准外形尺寸，与 DIN 导轨安装兼容

产品详情

AD-SWIOT1L-SL 提供完整的软件和硬件平台，适用于智能、安全、具有网络功能的现场设备的原型设计。

该设计采用 AD74413R 四通道、软件可配置输入和输出以及 MAX14906 四通道工业数字输出/数字输入 IC，支持在四个通道上复用多个模拟和数字功能。这些通道可通过软件独立配置，从而作为：

  • 电压输出/输入
  • 电流输出/输入
  • 数字输入/输出
  • RTD 测量

使用 ADIN1110 10BASE-T1L MAC/PHY 的 10 Mbps 单对以太网链路可实现远程数据采集和设备配置。通过使用 LTC9111 供电设备 (PD) 控制器的单对以太网供电 (SPoE) 技术，10BASE-T1L 接口还可用于为系统供电。这样，系统就可以通过同一根电缆供电和传输数据，从而显著简化布线基础设施和成本。

对于需要高电流能力的应用，系统可以由外部 24 V 电源供电，并且可以在配置为数字输出的任何通道上输出高达 1.2 A 的电流。该电源解决方案还包括 ADP1032 高性能、隔离式微功耗管理单元 (PMU)，从而以最紧凑的形式之一为软件可配置 I/O 设备提供电源和数字控制。LT8304 微功率无光隔离反激式转换器完善了电源树结构，为设计的数字部分提供隔离电源。

板载 MAX32650 超低功耗 ARM® Cortex®-M4 微控制器公开了所有必要的调试和编程功能，以实现系统的完整软件开发体验。它配有 1 Gb (128 MB) 外部 RAM 和 64 Mb (8 MB) 外部闪存，可满足最苛刻的应用需求，并提供了实施任何协议栈的灵活性。安全功能由 MAXQ1065 安全协处理器启用。

该系统配有开源软件堆栈和相关资料，可提供从评估和原型设计到固件生产和应用程序开发的完整体验。为了支持固件编程和调试，需要外部编程器（例如 MAX32625PICO MAXDAP 编程适配器）或任何其他支持 SWD 接口的类似编程器。系统固件基于 ADI 公司的开源无操作系统框架，其中包括嵌入式代码开发和调试所需的所有工具以及支持主机端连接的库，从而通过 UART 或 10BASE-T1L 接口进行系统配置和数据传输。系统提供了具有用户友好图形界面的 PC 应用程序，以便轻松进行系统配置并以不同方式显示采集的数据。

规格
I/O
通道 4 个软件可配置的 IO 通道
数字输入 1 型和 3 型，或者 2 型
数字输出 高端 (HS) 开关或推挽 (PP) 驱动器
模拟输入 电压（0V 至 10V）、电流（0mA 至 25mA）
模拟输出 电压（0V 至 11V）、电流（0mA 至 25mA）
RTD 测量 2 线 RTD（0Ω 至 1MΩ）
计算资源
CPU MAX32650 超低功耗 Arm Cortex-M4
具有基于 FPU 的微控制器 (MCU)，该微控制器具有 3 MB 闪存和 1MB SRAM
存储器 1 GB RAM
存储空间 64 Mb QSPI 闪存
连接
以太网 10BASE-T1L
电源
外接电源 24 直流，6A
以太网供电 SPoE 12 类
工作条件
温度范围 -25°C 至 60°C

EVAL-AD74413R
AD74413R 评估板

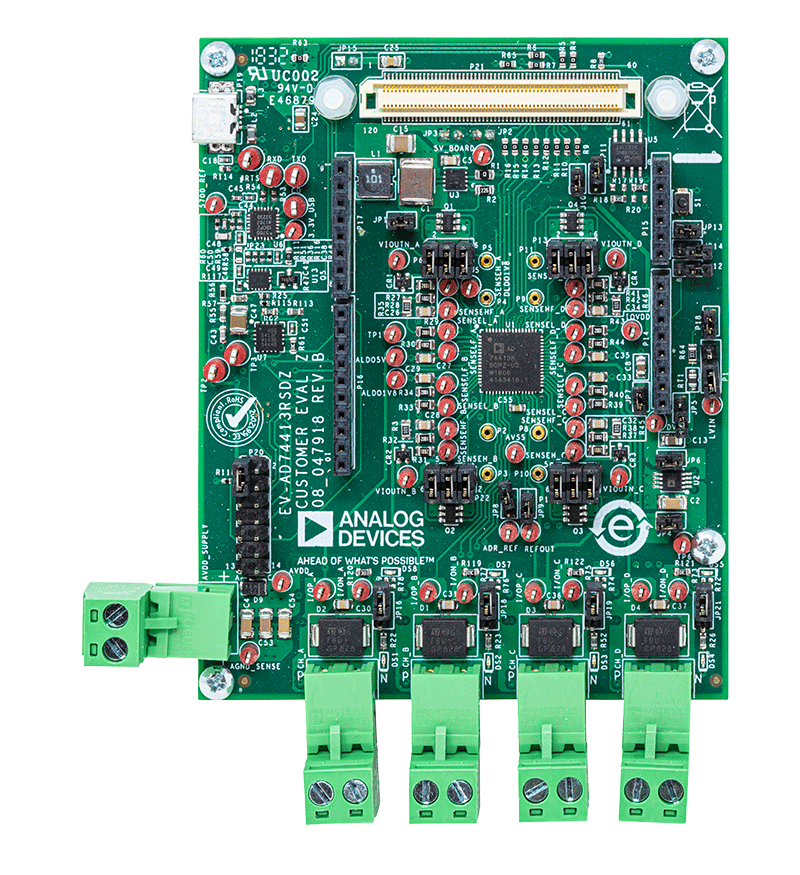

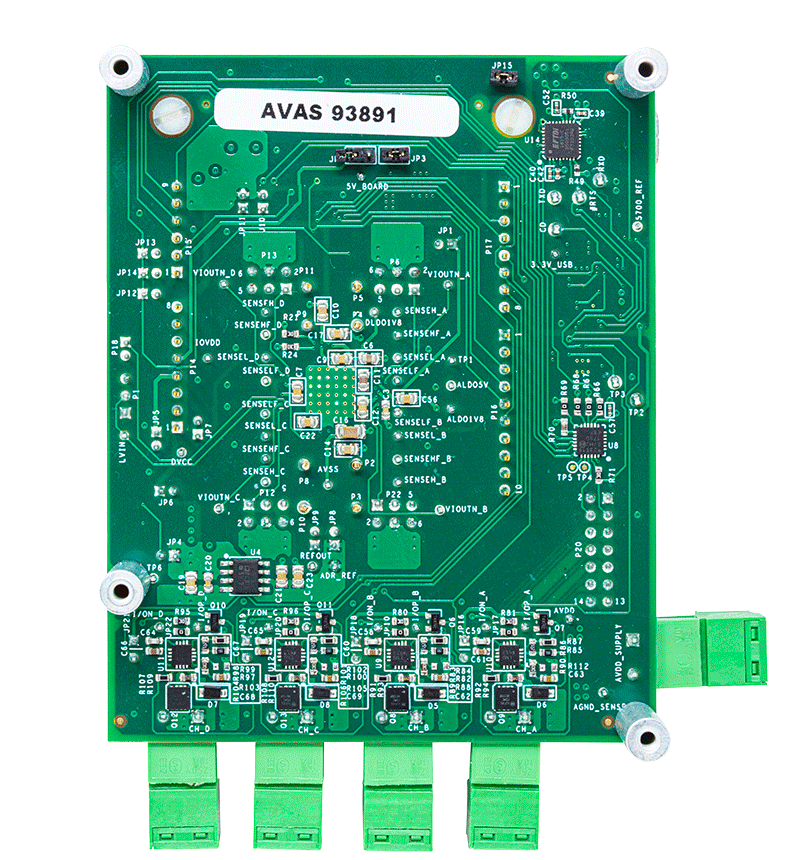

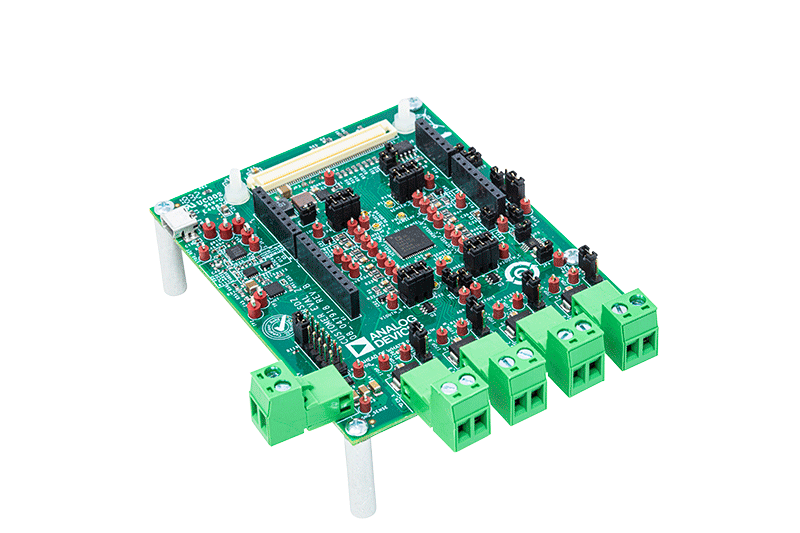

AD74413R Evaluation Board AD74413R Evaluation Board - Bottom View AD74413R Evaluation Board - Top View
EVAL-AD74413R-DIOZ
评估 AD74413R-DIOZ 四通道、软件可配置输入和输出
EVAL-AD74413R-DIOZ Evaluation Board EVAL-AD74413R-DIOZ Evaluation Board - Top View EVAL-AD74413R-DIOZ Evaluation Board - Bottom View
AD-SWIOT1L-SL
具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O
AD-SWIOT1L-SL Block Diagram AD-SWIOT1L-SL AD-SWIOT1L-SL - Top View AD-SWIOT1L-SL GUI view
