AD7606-4

量产

4 通道 DAS，支持 16 位、双极性输入、同步采样 ADC

数据手册 (Rev. G) 产品选型表

产品模型: 2

Viewing:

产品详情

8/6/4 路同步采样输入
真双极性模拟输入范围：±10 V、±5 V
与最新的 AD7606B 引脚兼容
单个 5 V 模拟电源和 2.3 V 到 5 V V_DRIVE 电源
完全集成的数据采集解决方案
- 模拟输入钳位保护
- 具有 1 MΩ 模拟输入阻抗的输入缓冲区
- 二阶抗混叠模拟滤波器
- 片内精准基准电压源和参考缓冲区
- 16 位 ADC，所有通道都具有 200 kSPS 的采样率
- 数字滤波器过采样功能

灵活的并行/串行接口
- 兼容 SPI/QSPI^™/MICROWIRE^™/DSP
性能
- 模拟输入通道上的 ESD 额定值为 7 kV
- 95.5 dB SNR、−107 dB THD
- ±0.5 LSB INL，±0.5 LSB DNL
- 低功耗：100 mW
- 待机模式：25 mW
温度范围：−40°C 至 +85°C

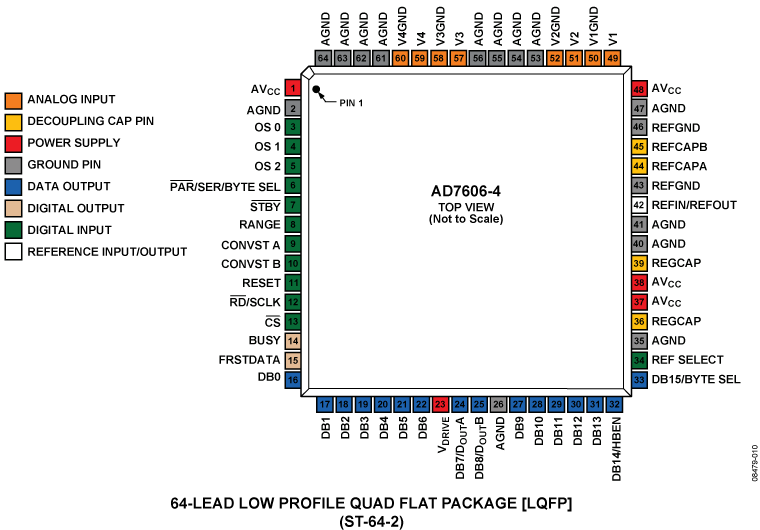

64 引脚 LQFP 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7606BSTZ-4	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7606BSTZ-4RL	64-Lead LQFP (10mm x 10mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

10月 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
		PCN16_0034_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD7606BSTZ-4	量产
AD7606BSTZ-4RL	量产
2月 1, 2011 - 11_0007 AD7606 and AD7607 minor edit to all layers
		PCN11_0007_Form Material_Report Qualification Plan Summary
AD7606BSTZ-4	量产
AD7606BSTZ-4RL	量产

这是最新版本的数据手册

软件资源

FPGA/HDL 1

CED1Z FPGA Project for AD7606 with Nios driver

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
Interface Transceivers & Isolators 3
ADUM5402	量产	集成DC/DC转换器的四通道2.5 kV隔离器（2/2通道方向性）
ADUM1402	量产	四通道数字隔离器（2/2通道方向性）
ADUM5000	量产	隔离式DC/DC转换器
基准电压源 2
ADR421	量产	超精密、低噪声、2.500 V XFET®基准电压源

ADR431

量产

超低噪声XFET基准电压源，具有吸电流和源电流能力

评估套件

AD7606-4 评估套件

立即购买更多内容

产品详情

EVAL-AD7606-4EDZ是针对AD7606-4的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
