AD8139

推荐新设计使用

低噪声、轨到轨差分ADC驱动器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 完全差分
  • 低噪声
    • 2.25 nV/√Hz
    • 2.1 pA/√Hz
  • 低谐波失真
    • SFDR：98 dBc (1 MHz)
    • SFDR：85 dBc (5 MHz)
    • SFDR：72 dBc (20 MHz)
  • 高速
    • 3 dB带宽：410 MHz (G = 1)
    • 800 V/µs压摆率
    • 0.01%建立时间：45 ns
  • 69 dB输出平衡(1 MHz)
  • 80 dB直流CMRR
  • 低失调：±0.5 mV（最大值）
  • 低输入失调电流：0.5 µA（最大值）
  • 差分输入和输出
  • 差分转差分或单端转差分操作
  • 轨到轨输出
  • 可调输出共模电压
  • 宽电源电压范围：5 V至12 V
  • 提供小型SOIC和8引脚LFCSP两种封装
AD8139
低噪声、轨到轨差分ADC驱动器

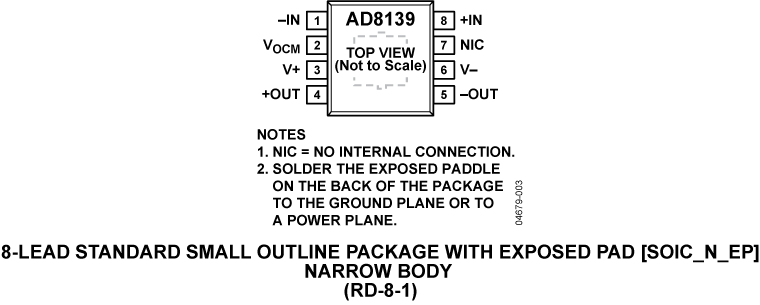

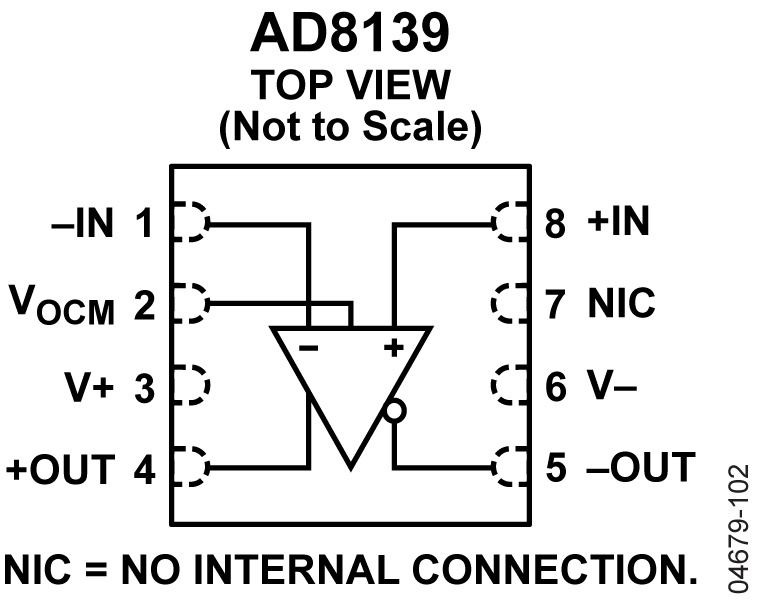

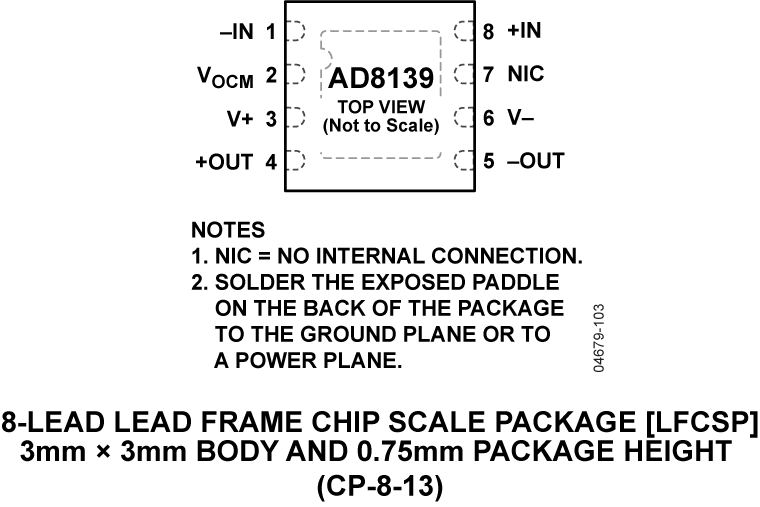

AD8139 Functional Block Diagram AD8139 Pin Configuration AD8139 Pin Configuration
