AD8410A

推荐新设计使用

−2 V至70 V宽输入电压范围，2.2 MHz高带宽，具有PWM抑制和增益20 V/V的电流检测放大器

数据手册 (Rev. B)

产品模型: 4

Viewing:

产品详情

2.2 MHz 小信号，−3 dB 带宽
封装内微调内核 (DigiTrim^™)
- 不使用斩波和/或自动调零的精度
- 失调漂移为 ±0.21 μV/°C（典型值）
- 整个温度范围下的电压偏移最大为 ±200 μV
- 直流 CMRR 典型值：142 dB
- 50 kHz 时的 AC CMRR 典型值：96 dB
宽共模输入电压范围
- −2 V 至 +70 V，连续运营
- −20 V 至 +85 V，连续生存能力

初始增益：20 V/V
宽工作温度范围：−40°C 至 +125°C
双向操作
2.9 V 至 5.5 V 电源工作范围
采用 8 引脚 SOIC_N 封装
AEC-Q100 符合汽车要求

参考资料

数据手册 1

AD8410A: −2 V to 70 V Wide Input Voltage Range, 2.2 MHz High Bandwidth, Current-Sense Amplifier with PWM Rejection Data Sheet (Rev.B) 07/26/2023

用户手册 2

AD8410ARM-10-EVALZ User Guide: Evaluating the AD8410A-10, −2 V to 70 V Wide Input Voltage Range, 2.2 MHz High Bandwidth, Current-Sense Amplifier with PWM Rejection (Rev.0) 12/03/2024

UG-2083: Evaluating the AD8410A, −2 V to 70 V Wide Input Voltage Range, 2.2 MHz High Bandwidth, Current-Sense Amplifier with PWM Rejection (Rev.A) 08/10/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8410AWBRMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8410AWBRMZ-RL	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8410AWBRZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8410AWBRZ-RL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

AD8410A - Specialty Amplifiers

SPICE 模型 1

AD8410A SPICE Macro Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

评估AD8410A，−2 V至70 V宽输入电压范围，2.2 MHz高带宽，带PWM抑制的电流检测放大器

立即购买更多内容

特性和优点

支持快速模拟板试验和原型设计
轻松配置单向或双向操作
包括电流检测分流电阻器的配置。
轻松连接到测试设备
包括输入滤波器和输出滤波器的配置。
解耦的电源线

产品详情

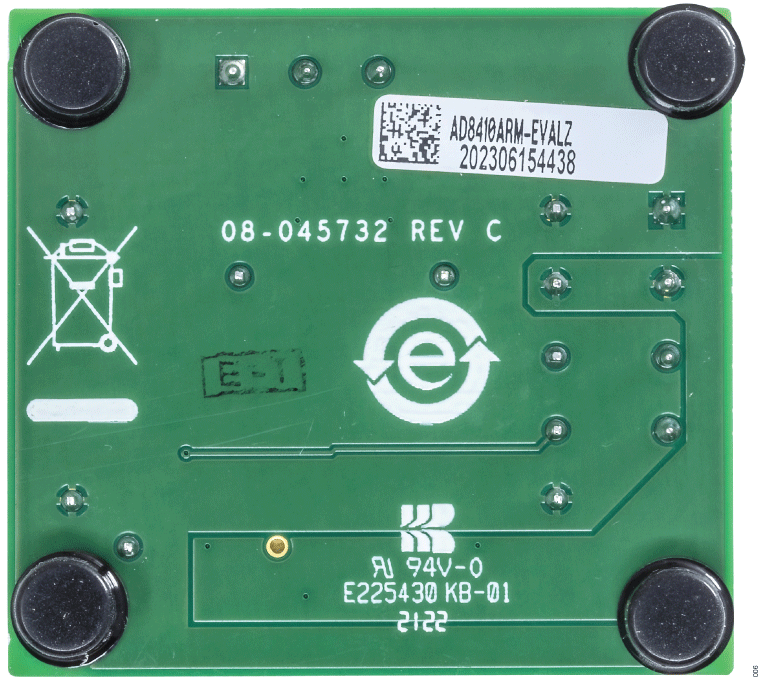

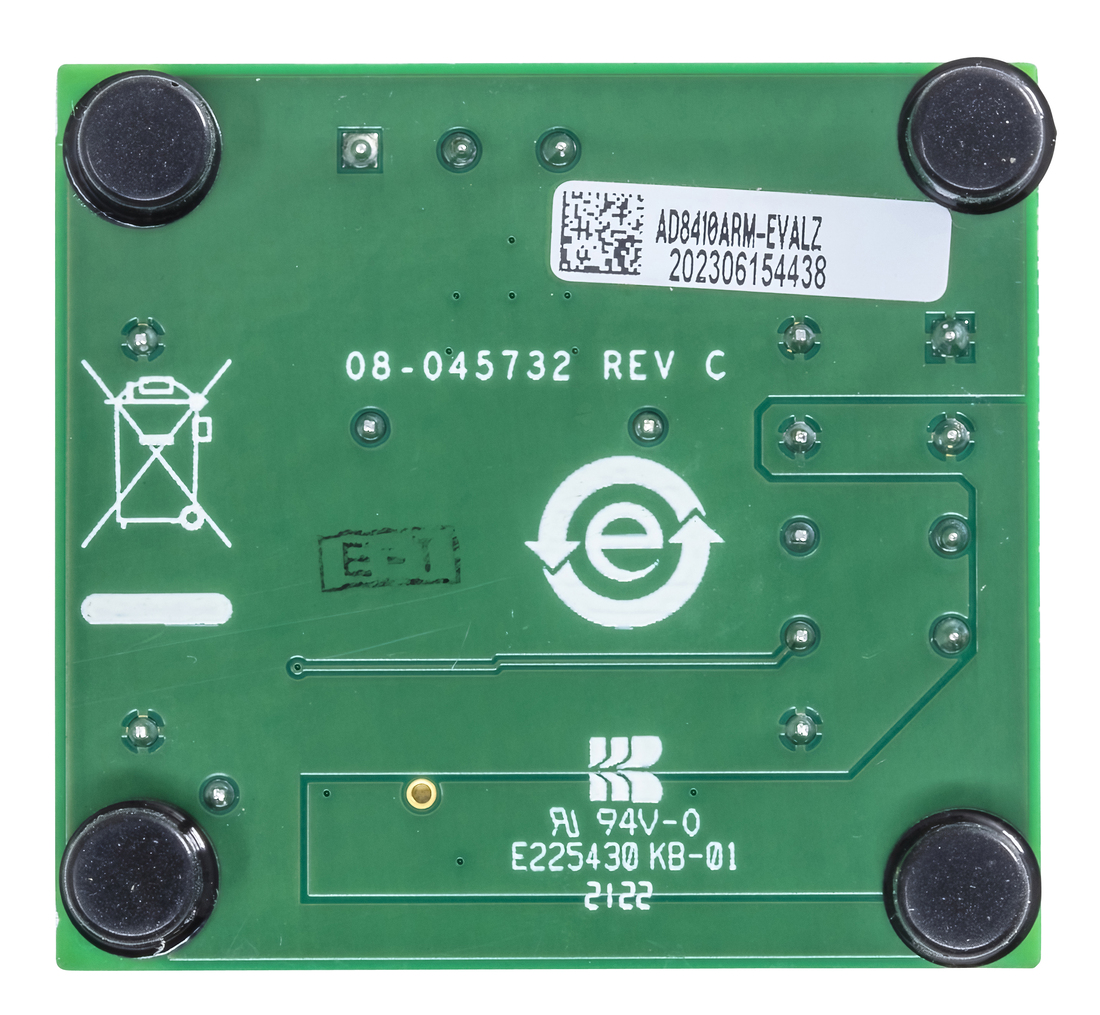

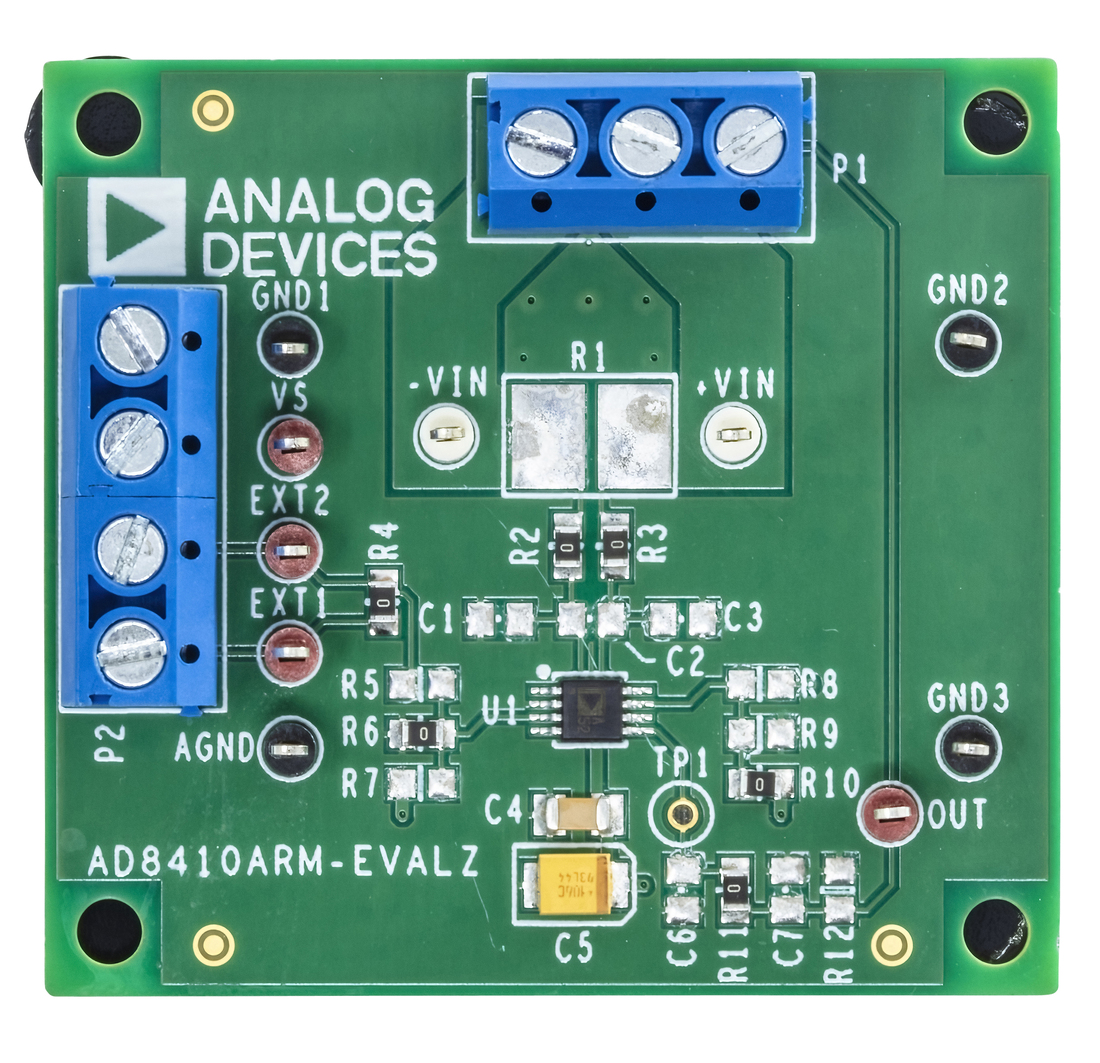

本用户指南旨在帮助评估AD8410A电流感应放大器。AD8410AR-EVALZ和AD8410ARM-EVALZ设计用于不同操作模式的简单配置，并允许负载的灵活性。最大标准尺寸为2818的分流电阻器（R1）可以焊接到两个板上。

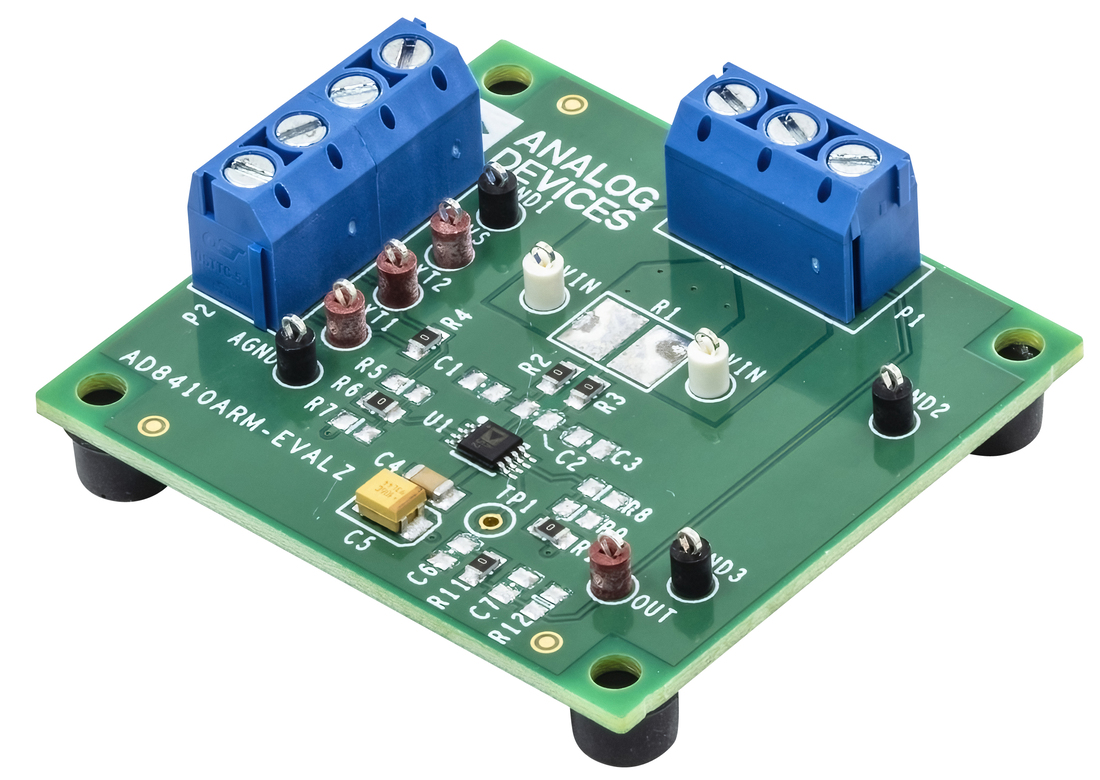

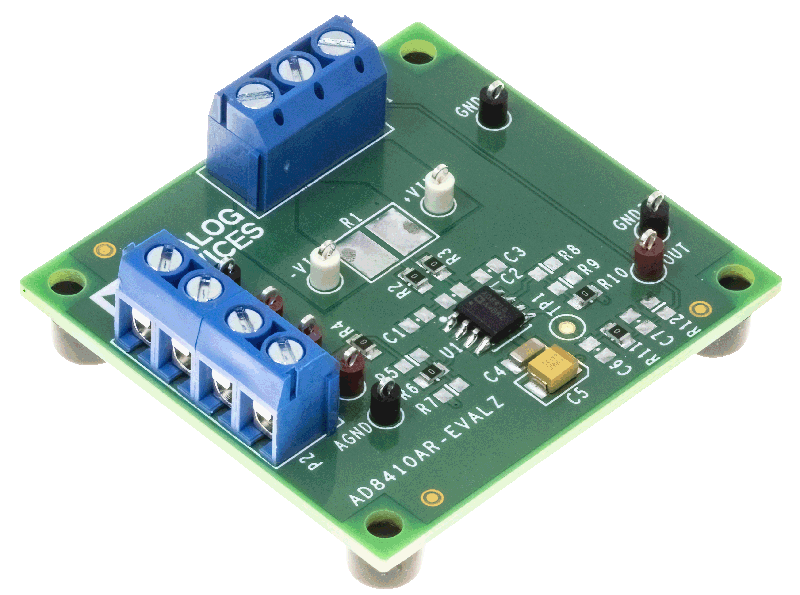

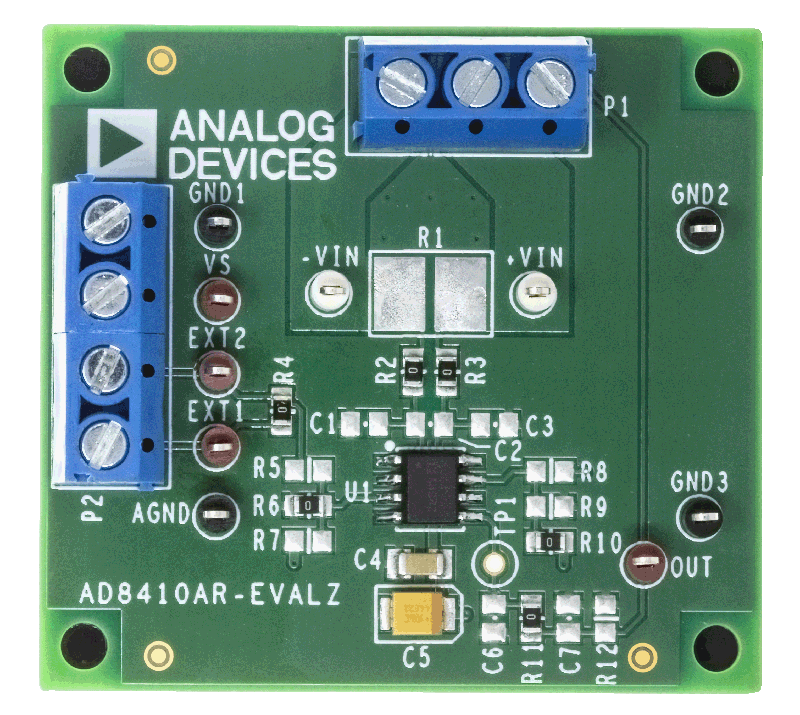

AD8410AR-EVALZ在标准小型封装（SOIC_N）中容纳AD8410A。AD8410ARM-EVALZ将AD8410A容纳在一个小型外形封装（MSOP）中。在本用户指南中，AD8410ARM-EVALZ和AD8410AR-EVALZ在下文中被称为AD8410A评估板。

AD8410A的完整规格可从Analog Devices，股份有限公司的AD8410A数据表中获得，使用AD8410A评估板时必须参考本用户指南。

资料

UG-2083: Evaluating the AD8410A, −2 V to 70 V Wide Input Voltage Range, 2.2 MHz High Bandwidth, Current-Sense Amplifier with PWM Rejection (Rev.A)
2023/8/10

schematic 5

Evaluating the AD8410A-10, −2 V to 70 V Wide Input Voltage Range, 2.2 MHz High Bandwidth, Current-Sense Amplifier with PWM Rejection

立即购买更多内容

特性和优点

实现快速试验板和原型设计
可轻松配置单向或双向操作
包括电流检测分流电阻器的配置
轻松连接测试设备
包括输入滤波器和输出滤波器的配置
解耦的电源线

产品详情

AD8410ARM-10-EVALZ 旨在帮助评估 10 引线 MSOP AD8410A 电流检测放大器。这些评估板旨在便于配置不同工作模式，并允许对负载进行灵活控制。可以将最大标准尺寸为 2818 的分流电阻器 (R1) 焊接到两个板上。

AD8410ARM-10-EVALZ 包含采用标准迷你小外形封装 (MSOP) 的 AD8410A-10。本用户指南中，AD8410ARM-10-EVALZ 被称为 AD8410A-10 评估板。

AD8410A-10 的完整规格请参阅 AD8410A 数据手册。使用 AD8410A-10 评估板时请参阅本用户指南。

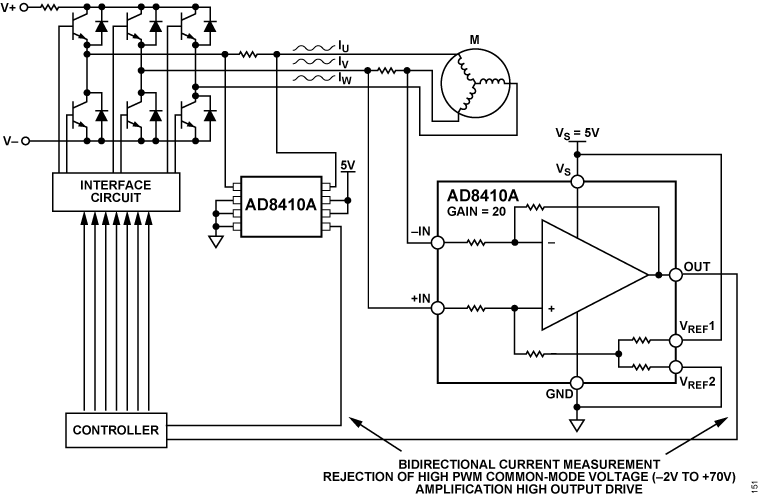

应用

同相或高端电流感应：
- BLDC 电机、低电感电机的电机控制
- 双向 48V 至 12V DC-DC 转换器
- 电磁阀控制
- 电源轨监控
低端电流检测

资料

AD8410ARM-10-EVALZ User Guide: Evaluating the AD8410A-10, −2 V to 70 V Wide Input Voltage Range, 2.2 MHz High Bandwidth, Current-Sense Amplifier with PWM Rejection (Rev.0)
2024/12/3
