AD8436

推荐新设计使用

低成本、低功耗真RMS-to-DC转换器

数据手册 (Rev. E)

产品模型: 12

Viewing:

产品详情

提供交流波形的真RMS或平均整流值
-任意输入电平时均能迅速建立
-精度：±10 μV± 0.25%的读数（B级）
宽动态输入范围
100 μV rms至3 V rms (8.5 V p-p) 满量程输入范围
采用外部调整时输入值更大
宽带宽：
−3 dB (300 mV) 带宽为1 MHz
1%附加误差带宽为65 kHz
零转换器直流输出失调
无残留开关产物
额定300 mV rms输入

精确转换，波峰因数高达10
低功耗：±2.4 V时典型值为300 µA
高阻抗FET单独供电的输入缓冲器 R_IN ≥ 10¹²Ω，CIN ≤ 2 pF
精密直流输出缓冲器
宽电源电压范围
双通道：±2.4 V至±18 V;
单通道：4.8 V至36 V

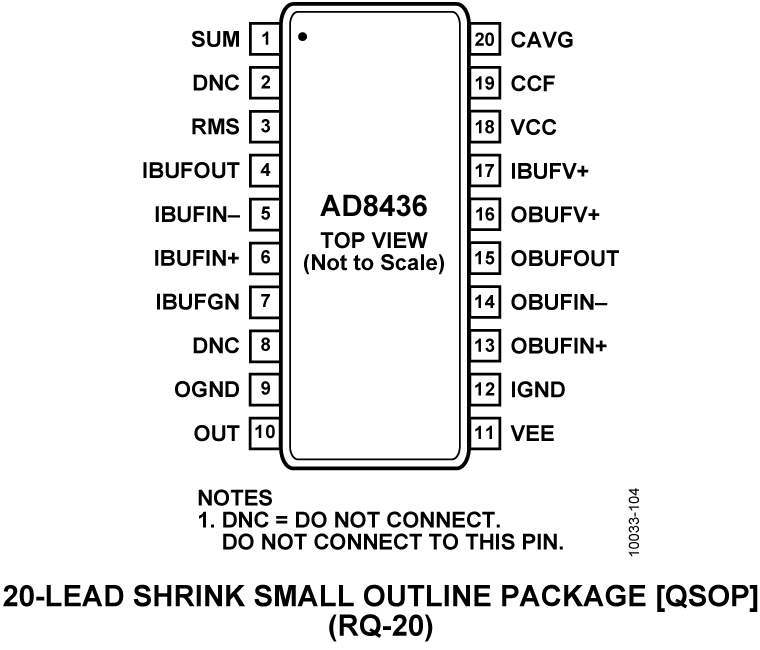

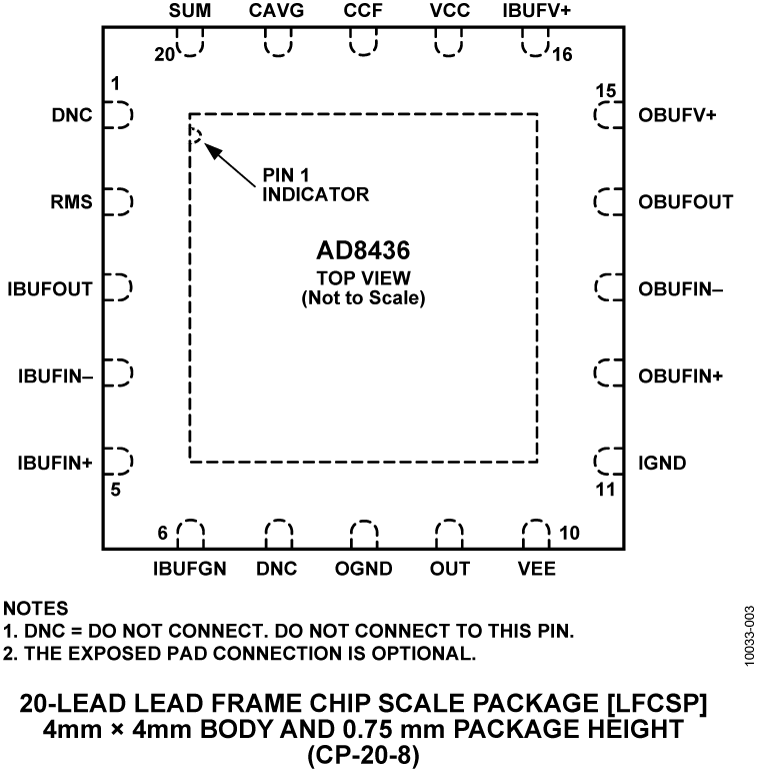

4 mm × 4 mm LFCSP和8 mm × 6 mm QSOP封装
ESD保护

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8436ACPZ-R7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436ACPZ-RL	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436ACPZ-WP	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436ARQZ	20-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436ARQZ-R7	20-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436ARQZ-RL	20-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436BRQZ	20-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436BRQZ-R7	20-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436BRQZ-RL	20-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436JCPZ-R7	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436JCPZ-RL	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8436JCPZ-WP	20-Lead LFCSP (4mm x 4mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 3, 2017 - 16_0230 Assembly Transfer of Select LFCSP Products to ASE Korea
		PCN16_0230_Form Material_Report Detailed Change Description Detailed Change Description Qualification Results Summary
AD8436ACPZ-R7	量产
AD8436ACPZ-RL	量产
AD8436ACPZ-WP
AD8436JCPZ-R7	量产
AD8436JCPZ-RL	量产
5月 11, 2014 - 13_0231 Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.
		PCN13_0231_Form Material_Report Detailed Change Description Qualification Report Summary
AD8436ACPZ-R7	量产
AD8436ACPZ-RL	量产
AD8436JCPZ-R7	量产
AD8436JCPZ-RL	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

SPICE 模型 1

AD8436 SPICE Macro Model

评估套件

AD8436 评估板

立即购买更多内容

产品详情

AD8436评估板装配齐全且经过测试，连接电源和信号源后即可使用。AD8436-EVALZ在不影响简单性的前提下提供了许多选项，该评估板经过测试并搭配10 μF平均值电容(CAVG)、3.3 μF低通滤波电容(C8)和0.1 μF (COPT)电容，以优化波峰因素性能。详情参见AD8436在线数据手册。

AD8436

产品详情

参考资料

数据手册 1

应用笔记 1

技术文章 1

申请保密协议

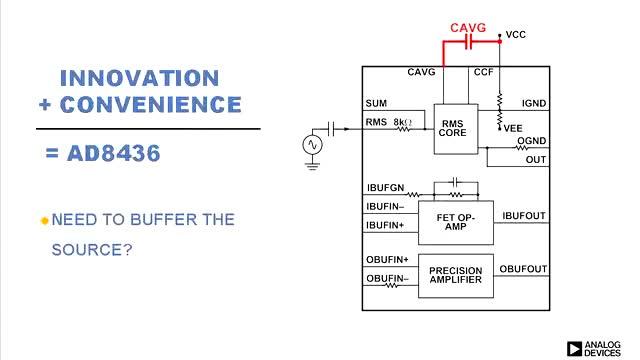

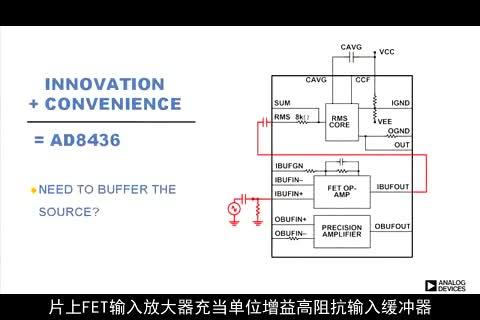

视频 2
