AD8544
量产通用型CMOS四路轨到轨放大器
- 产品模型
- 7
产品详情
- 提供中文数据手册
- 单电源供电：2.7 V至5.5 V
- 低电源电流：每个放大器45 μA
- 宽带宽：1 MHz
- 无相位反转
- 低输入电流：4 pA
- 单位增益稳定
- 轨到轨输入和输出
- 通过AEC-Q100汽车应用认证。
AD8541/AD8542/AD8544分别是单路、双路和四路轨到轨输入与输出、单电源放大器，具有极低的电源电流和1 MHz带宽。所有器件均保证可采用2.7 V单电源和5 V电源工作。这些器件可提供1 MHz带宽，而每个放大器的功耗仅45 μA。
AD8541/AD8542/AD8544具有极低的输入偏置电流，因此可用于积分器、光电二极管放大器、压电传感器以及其它具有较高源阻抗的应用。每个放大器的电源电流仅为45 μA，非常适合电池供电应用。
轨到轨输入与输出则便于设计人员在单电源系统中实现ASIC缓冲。AD8541/AD8542/AD8544经过优化设计，可以在较低电源电压时保持高增益，因而能够用于有源滤波器和增益级。

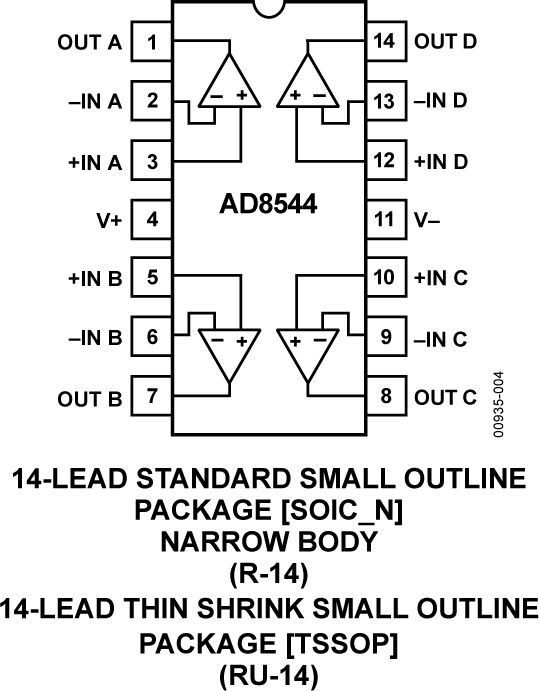

AD8541/AD8542/AD8544的额定温度范围为-40℃至+125℃扩展工业温度范围。AD8541提供8引脚SOIC、5引脚SC70和5引脚SOT-23三种封装。AD8542提供8引脚SOIC、8引脚MSOP和8引脚TSSOP表面贴装三种封装。AD8544提供14引脚窄体SOIC和14引脚TSSOP表面贴装两种封装。所有MSOP、SC70和SOT封装产品仅提供卷带和卷盘形式。
应用
- ASIC输入或输出放大器
- 传感器接口
- 压电传感器放大器
- 医疗仪器
- 移动通信
- 音频输出
- 便携式系统
参考资料
数据手册 1
应用笔记 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD8544ARUZ | 14-Lead TSSOP | ||
| AD8544ARUZ-REEL | 14-Lead TSSOP | ||
| AD8544ARZ | 14-Lead SOIC | ||
| AD8544ARZ-REEL | 14-Lead SOIC | ||
| AD8544ARZ-REEL7 | 14-Lead SOIC | ||
| AD8544WARZ-R7 | 14-Lead SOIC | ||
| AD8544WARZ-RL | 14-Lead SOIC |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 18, 2011 - 10_0133 AD8541, AD8542, and AD8544 Die Revision, limited BOM Changes to Halide Free, and limited Assembly Site changes to ASE Shanghai. |
||
| AD8544ARUZ | 量产 | |
| AD8544ARUZ-REEL | 量产 | |
| AD8544ARZ | 量产 | |
| AD8544ARZ-REEL | 量产 | |
| AD8544ARZ-REEL7 | 量产 | |
|
2月 11, 2011 - 10_0005 Halogen Free Material Change for TSSOP Products Assembled at Amkor |
||
| AD8544ARUZ | 量产 | |
| AD8544ARUZ-REEL | 量产 | |
|
11月 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
| AD8544ARZ | 量产 | |
| AD8544ARZ-REEL | 量产 | |
| AD8544ARZ-REEL7 | 量产 | |
|
5月 23, 2014 - 14_0014 ADI Corporate Obsolescence Notice-January 2014 (Standard Products) |
||
| AD8544WARZ-RL | 量产 | |
