AD9139

推荐新设计使用

16位、1600 MSPS、TxDAC+ 数模转换器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可选1倍或2倍插值滤波器
    • 支持的输入信号带宽高达575 MHz。
  • 较小的固有延迟差异： <2个DAC时钟周期
  • 专有低杂散与失真设计
    • 6载波GSM ACLR = 79 dBc（200 MHz IF时）
    • SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
  • 灵活的16位LVDS接口
    • 支持字和字节加载
  • 多芯片同步
    • 固定延迟和数据发生器延迟补偿
  • FIFO简化系统时序，提供错误检测
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 低功耗：700 mW (1230 MSPS)
  • 72引脚LFCSP封装
AD9139
16位、1600 MSPS、TxDAC+ 数模转换器

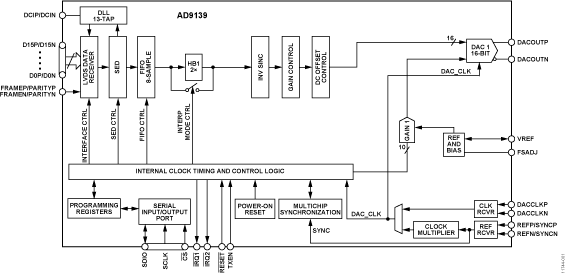

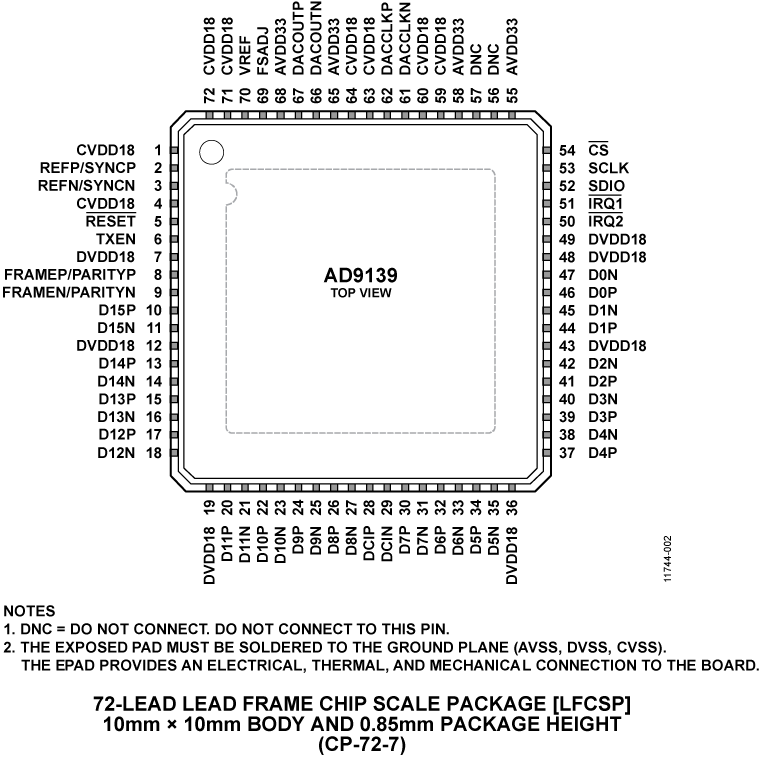

AD9139 Functional Block Diagram AD9139 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

IBIS 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
EVAL-AD9139

AD9139评估板

立即购买 更多内容

特性和优点

  • AD9139的全功能评估板
  • AD9139-EBZ包括用于评估单路输出的选项
  • AD9139-DUAL-EBZ包括以下评估选项：
    • 仅DAC（I和Q DAC输出）
    • DAC和ADL537X正交调制器
  • 用于配置的USB接口
  • 内部或外部电源调整
  • 数据模式发生器和SPI软件接口

产品详情

AD9139-EBZ连接ADS7-V2EBZ或SDP-H1后，可用于快速评估高速信号处理数模转换器AD9139。ADS7-V2EBZ或SDP-H1自动格式化数据并发送至AD9139-EBZ，可简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。

AD9139-DUAL-EBZ连接ADS7-V2EBZ或SDP-H1后，可用于快速评估高速信号处理数模转换器AD9139。ADS7-V2EBZ或SDP-H1自动格式化数据并发送至AD9139-DUAL-EBZ，可简化器件评估。评估板(EVB)采用+5V电源供电。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK、帧和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。该EVB还集成了正交调制器ADL5375，用于快速DAC+IQMOD评估。由于AD9139是一款单通道转换器，因此在板上使用两个AD9139分别作为I和Q，该方法常见于宽带应用中。

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
SDP-H1

高速控制器板

立即购买 更多内容

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。

eval board
schematic 12
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

EVAL-AD9139
AD9139评估板

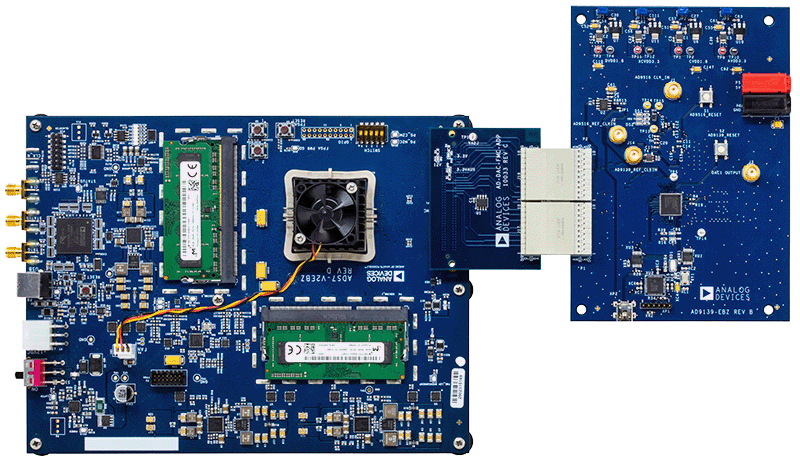

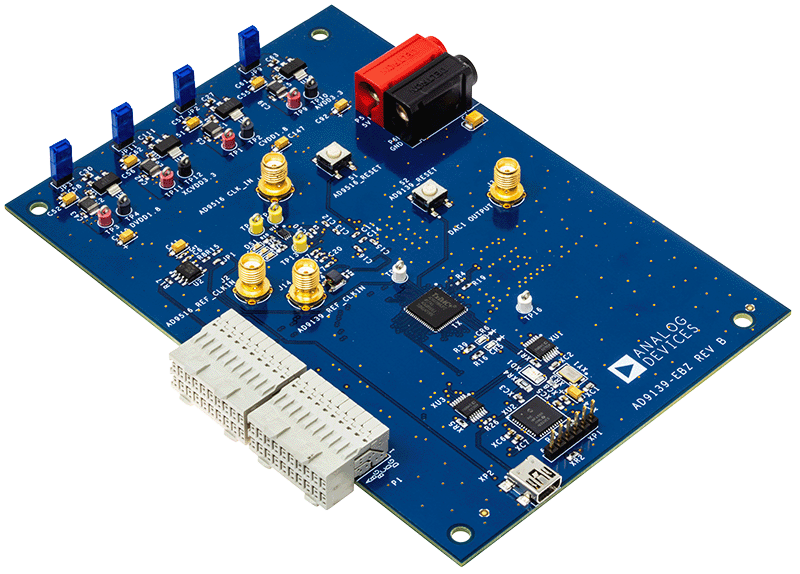

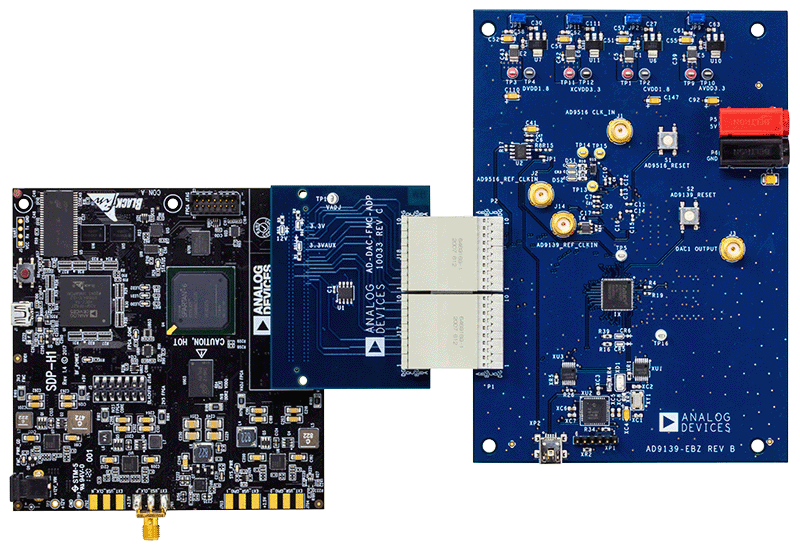

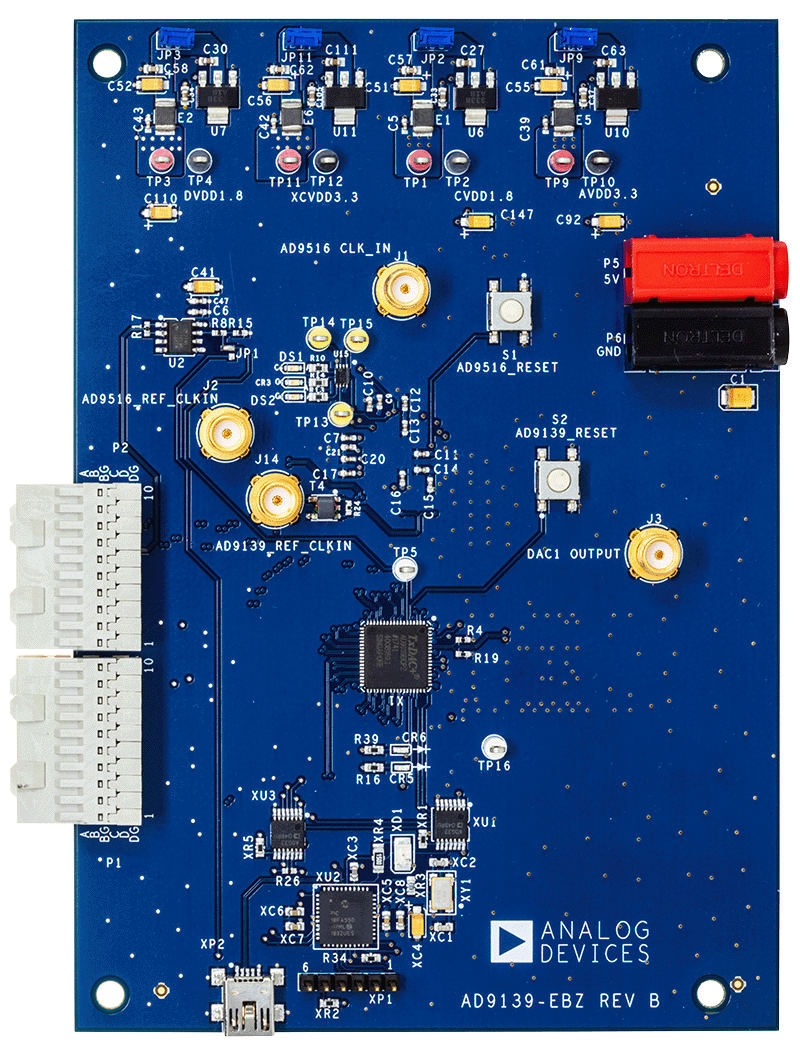

AD9139-EBZ Evaluation Board - Top View AD9139-EBZ Evaluation Board - Bottom View AD9139-EBZ Evaluation Board AD9139-EBZ Kit with SDP-H1 - Top View AD9139-EBZ Kit with ADS7-V2EBZ - Top View
SDP-H1
高速控制器板
SDP-H1 - Angle View SDP-H1 - Top View SDP-H1 - Bottom View SDP-H1 (Group) SDP-H1 (Group) SDP-H1 (Group)
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ

参考电路

Block Diagram of AD9139-DUAL-EBZ Evaluation Board
Block Diagram of AD9139-DUAL-EBZ Evaluation Board

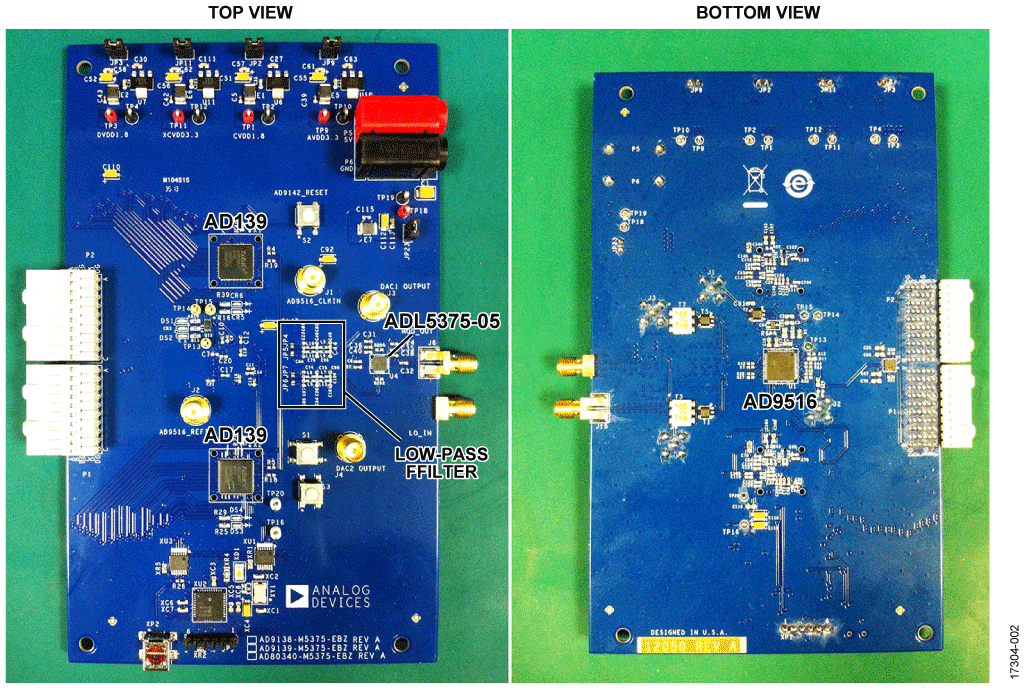

AD9139-DUAL-EBZ Evaluation Board for Circuit Implementation
CN0432 参考设计

使用两个具有多DAC同步功能的AD9139器件进行宽带基带I/Q发射器设计

查看参考设计详情

特性和优点

  • 宽IQ带宽(1150 MHz)
  • 低误差矢量幅度(EVM)
  • 同步通道
CN0432
使用两个具有多DAC同步功能的AD9139器件进行宽带基带I/Q发射器设计
Block Diagram of AD9139-DUAL-EBZ Evaluation Board
AD9139-DUAL-EBZ Evaluation Board for Circuit Implementation
