AD9142A

推荐新设计使用

双通道、16 位、1600 MSPS、TxDAC+ 数模转换器

数据手册 (Rev. A)
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 支持输入数据速率高达 575 MHz
  • 极小的固有延迟差异： < 2 个 DAC 时钟周期
  • 专有低杂散与失真设计
    • 6载波GSM ACLR = 79 dBc（200 MHz IF时）
    • SFDR > 85 dBc（带宽= 300 MHz，ZIF时）
  • 灵活的 16 位 LVDS 接口
    • 支持字和字节加载
    • 数据接口 DLL
    • 采样错误检测和奇偶校验
  • 多芯片同步
    • 固定延迟和数据发生器延迟补偿
  • 可选的 2×、4×、8× 插值滤波器
    • 低功耗架构
    • fS/4 省电粗调混频器
  • 输入信号功率检测
    • 用于保护下游模拟电路的紧急制动功能
    • FIFO误差检测
  • 片上数字控制振荡器允许载波放置在 DAC 奈奎斯特带宽内的任何位置
  • 发射使能功能，可额外省电
  • 高性能、低噪声 PLL 时钟倍频器
  • 用于边带抑制的数字增益和相位调整
  • 数字逆正弦滤波器
  • 低功耗：1.6 GSPS 时为 1.8 W，1.25 GSPS 时为 1.5 W，全工作条件
  • 72 引脚 LFCSP
AD9142A
双通道、16 位、1600 MSPS、TxDAC+ 数模转换器

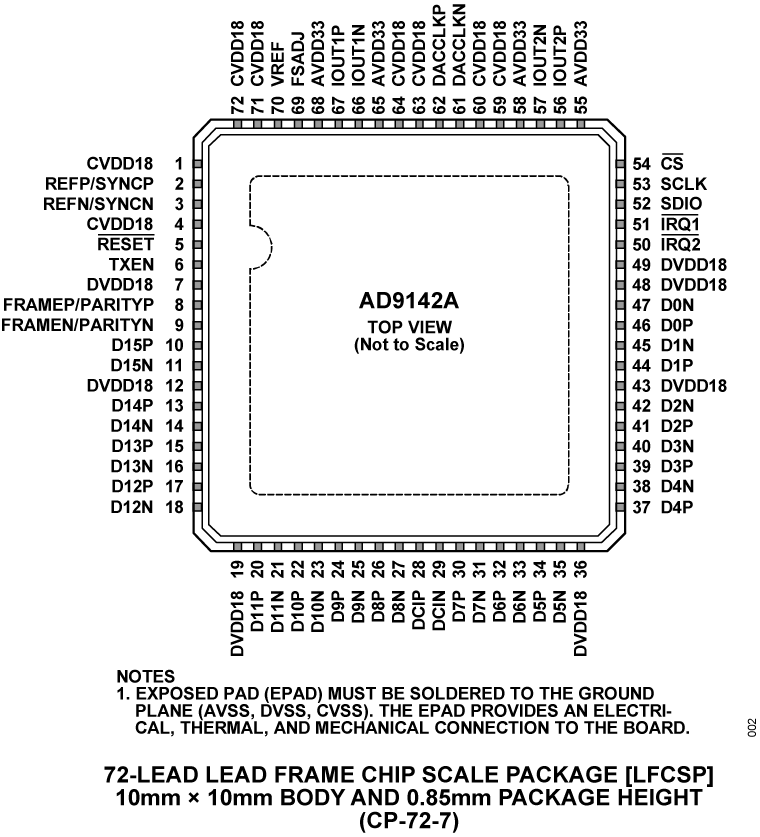

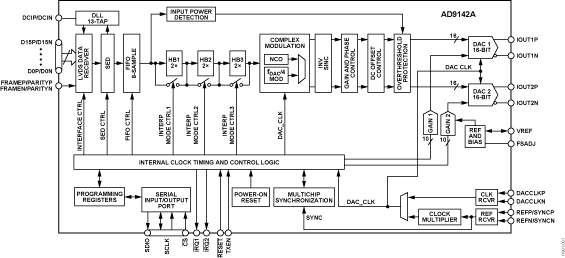

AD9142A Functional Block Diagram AD9142A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
I/Q调制器和解调器 3
ADL5375
量产 400 MHz 至6 GHz 宽带正交调制器
ADL5372
量产 1500 MHz 至2500 MHz 正交调制器
ADRF6702
过期 1200MHz至2400 MHz正交调制器，采用1550MHz至2150 MHz小数N分频PLL和集成式VCO
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD9142A

AD9142A 评估板

立即购买 更多内容

特性和优点

  • AD9142A的全功能评估板
  • 包括以下评估选项：
    • 仅DAC（I和Q DAC输出）
    • DAC和ADL537X正交调制器
  • 用于配置的USB接口
  • 数据模式发生器和SPI软件接口

产品详情

AD9142A评估板AD9142A-M5372-EBZ上集成ADL5372调制器，AD9142A-M5375-EBZ板上集成ADL5375调制器。该评估板连接到控制器板，用于快速评估AD9142A。用户必须提供电源、时钟源、数字数据源，并且要能通过频谱分析仪或示波器观察DAC输出。该EVB集成时钟分配芯片AD9516，用作DACCLK、REFCLK和ADS7-V2EBZ或SDP-H1输入时钟的时钟扇出和分频器。评估板附带ACE（分析|控制|评估）和DPG Downloader Lite软件，允许用户对SPI端口进行编程。通过SPI端口，DUT和时钟电路可被编程为其多种工作模式中的任意一种。

eval board
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
SDP-H1

高速控制器板

立即购买 更多内容

特性和优点

  • Xilinx® Spartan 6
  • 1 x FMC低引脚数(LPC)连接器
  • LVDS和单端LVCMOS信号
  • DDR2
  • JTAG接头
  • Blackfin处理器ADSP-BF527
  • 1个小尺寸120引脚连接器
  • 可配置外设接口SPI、SPORT、I2C、GPIO、异步并行、PPI、计时器
  • 用于连接PC的USB 2.0接口

产品详情

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。

SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。

系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp

查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。

eval board
schematic 10
ADS7-V2EBZ

基于FPGA的数据采集套件

立即购买 更多内容

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

EVAL-AD9142A
AD9142A 评估板

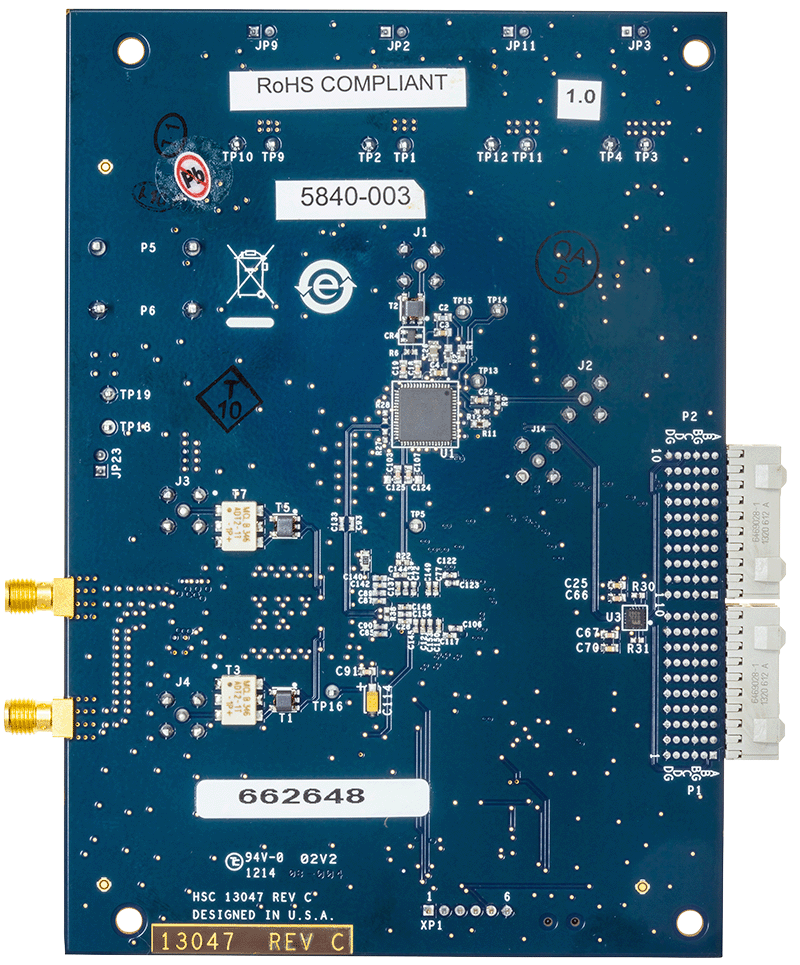

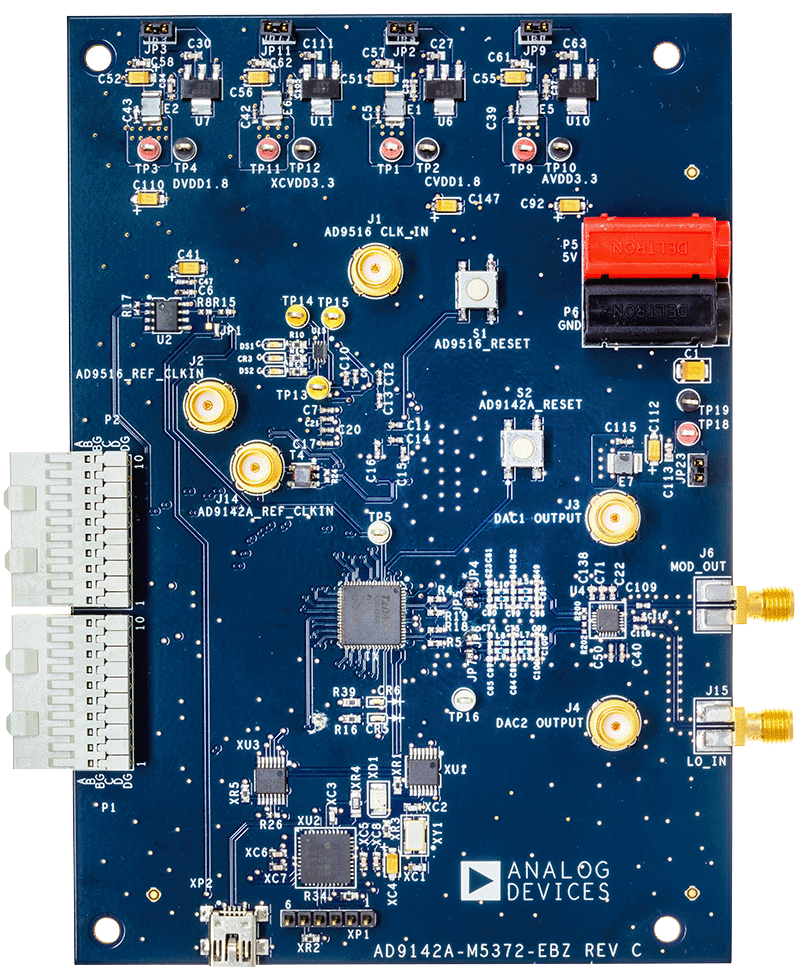

AD9142A-M5372-EBZ Evaluation Board - Top View AD9142A-M5372-EBZ Evaluation Board - Bottom View AD9142A-M5372-EBZ Evaluation Board
SDP-H1
高速控制器板
SDP-H1 - Angle View SDP-H1 - Top View SDP-H1 - Bottom View SDP-H1 (Group) SDP-H1 (Group) SDP-H1 (Group)
ADS7-V2EBZ
基于FPGA的数据采集套件
ADS7-V2EBZ

参考电路

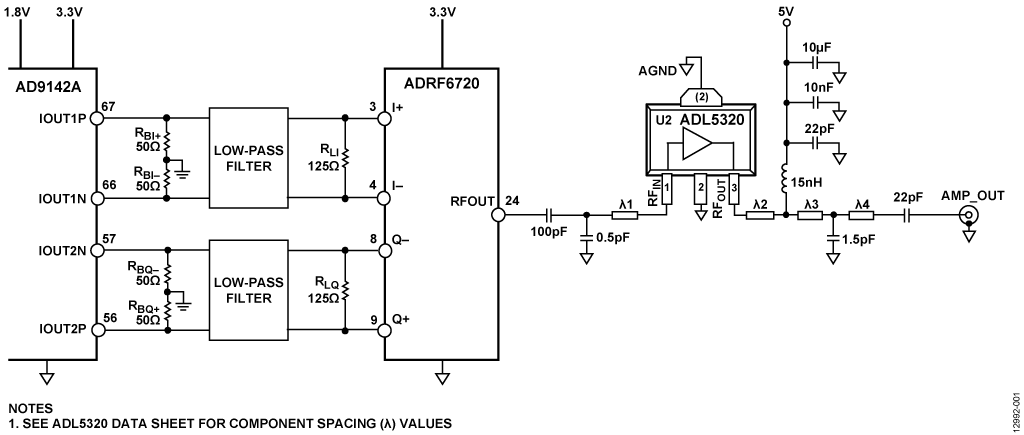

Simplified Circuit Schematic for I/Q Modulator
Simplified Circuit Schematic for I/Q Modulator

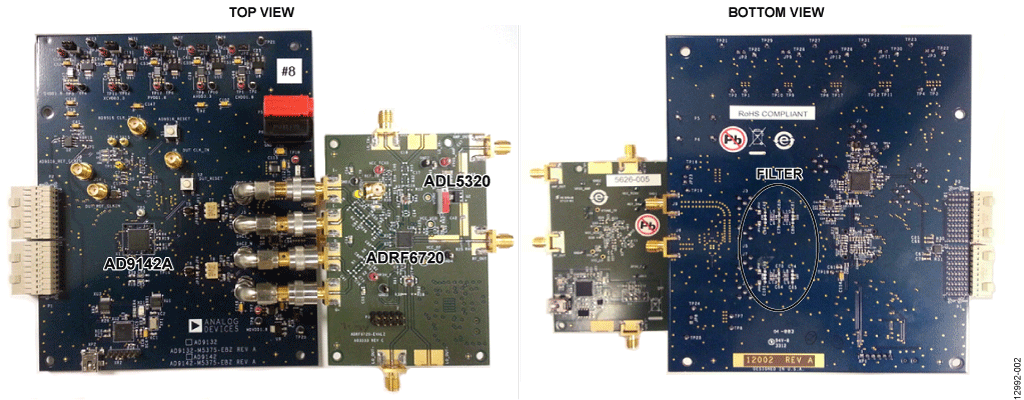

Modified AD9142A Evaluation Board and ADRF6720 Evaluation Board
CN0375 参考设计

用于3G、4G和LTE通信系统的宽带低失真发射器

查看参考设计详情

特性和优点

  • 用于3G、4G、LTE的宽带发射器
  • 可在DAC和调制器之间轻松实现接口
  • 低失真
CN0375
用于3G、4G和LTE通信系统的宽带低失真发射器
Simplified Circuit Schematic for I/Q Modulator
Modified AD9142A Evaluation Board and ADRF6720 Evaluation Board
